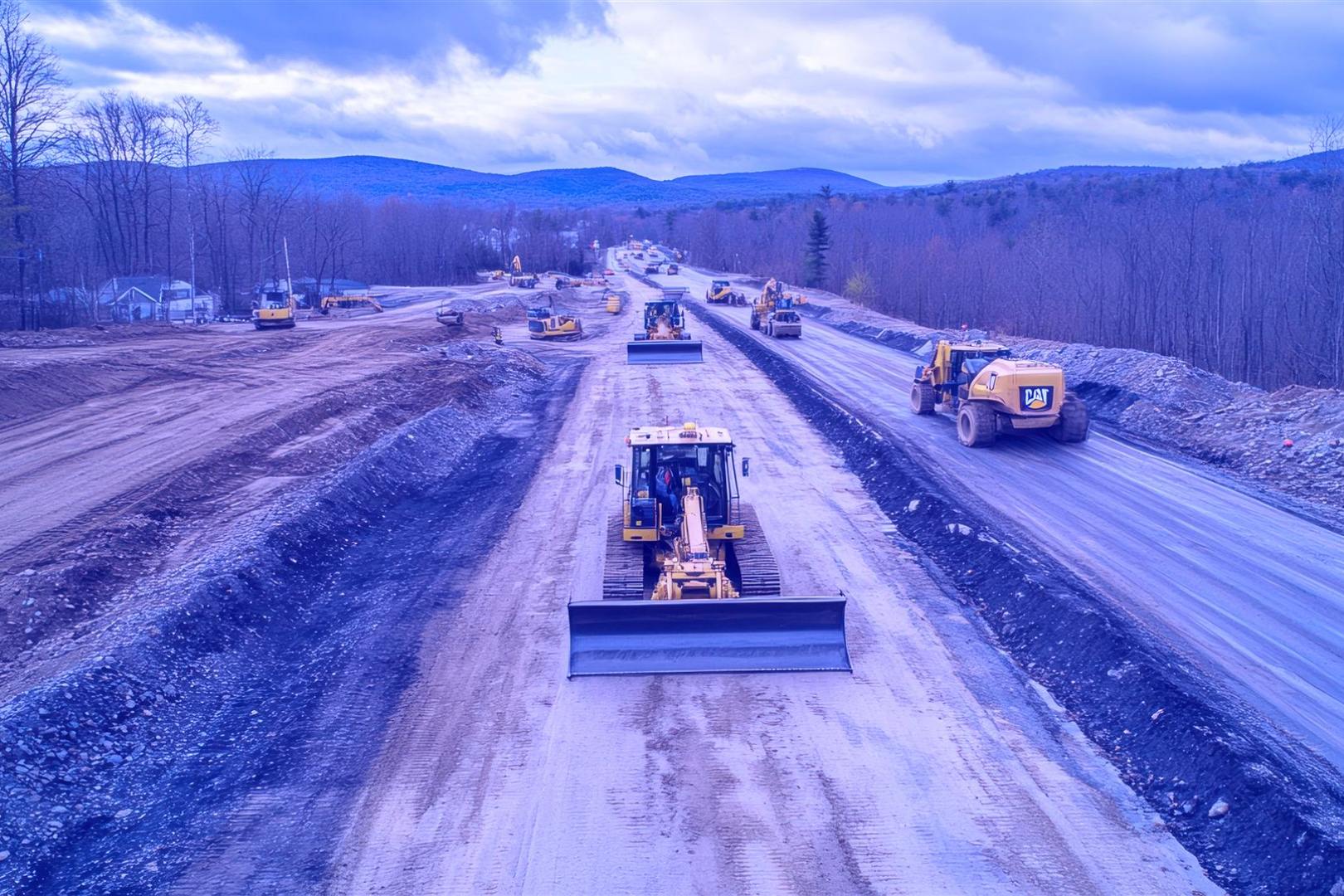

Kampfmittelprüfung im Straßen- und Tiefbau

Vor Straßen- und Tiefbauarbeiten werden Trasse, Leitungsgraben, Baugrube und tiefe Gründungen mit den vorhandenen Kampfmittelhinweisen abgeglichen. FONTANA-EOD prüft die Unterlagen und geplanten Bodeneingriffe. Senden Sie Lageplan, Eingriffstiefen und Bauphasen, damit für die einzelnen Straßenabschnitte und Bauwerke geeignete Untersuchungen und Nachweise festgelegt werden können.

Trasse gliedern

Abschnitte, Bauwerke und Querungen zuordnen.

Tiefe erfassen

Aushub, Verbau und Gründungen abbilden.

Ergebnisse dokumentieren

Bearbeitete Bereiche eindeutig dokumentieren.

Vor Straßenbau und Tiefbauarbeiten

Den Untersuchungsbedarf für Trasse und Bauwerke klären

Im Straßen- und Tiefbau wird die Kampfmittelprüfung aus dem geplanten Bodeneingriff und den vorhandenen Verdachts- und Untersuchungsunterlagen abgeleitet. Straßenkorridore, Leitungsgräben, Baugruben und tiefe Gründungen benötigen jeweils einen passenden Flächen- und Tiefenbezug. Die weitere Leistung wird so gewählt, dass ihre Aussage für den nächsten Bauabschnitt verwendbar ist und offene Bereiche erkennbar bleiben.

Referenzprojekte

Ausgewählte Projektbeispiele

Referenzen aus der Projektpraxis

Referenzprojekte: Straßen- und Tiefbau

Unsere Referenzen im Straßen- und Tiefbau reichen von Brücken und Verkehrsanlagen bis zu Kanal- und Erschließungsarbeiten. Wählen Sie einen Projektort für die zugehörigen Leistungsangaben.

64 Orte · 75 zugeordnete Referenzeinträge

Projektangaben werden aus der Referenzliste geladen.

Wählen Sie einen Projektort über die Ortsauswahl oder einen Punkt auf der Karte.

Referenzprojekte: Straßen- und TiefbauOrtsbezüge veröffentlichter Referenzprojekte. Wählen Sie einen Ort, um die Angaben aus der zentralen Referenzliste zu lesen. DeutschlandLuxemburgSchleswig-HolsteinHamburgNiedersachsenBremenNordrhein-WestfalenHessenRheinland-PfalzBaden-WürttembergBayernSaarlandBerlinBrandenburgMecklenburg-VorpommernSachsenSachsen-AnhaltThüringenLägerdorf – 1 ReferenzeinträgeWolfsburg – 1 ReferenzeinträgeSickte – 1 ReferenzeinträgeTwistringen – 2 ReferenzeinträgeLanglingen – 1 ReferenzeinträgeBramsche – 1 ReferenzeinträgeDinklage – 1 ReferenzeinträgeDüsseldorf – 2 ReferenzeinträgeDuisburg – 2 ReferenzeinträgeEssen – 2 ReferenzeinträgeWuppertal – 2 ReferenzeinträgeNeuss – 1 ReferenzeinträgeKöln – 3 ReferenzeinträgeLeverkusen – 1 ReferenzeinträgeAachen – 1 ReferenzeinträgeErftstadt – 1 ReferenzeinträgeHückelhoven – 1 ReferenzeinträgeRadevormwald – 1 ReferenzeinträgeRösrath – 2 ReferenzeinträgeWindeck – 1 ReferenzeinträgeBottrop – 1 ReferenzeinträgeGelsenkirchen – 1 ReferenzeinträgeRecklinghausen – 1 ReferenzeinträgeDortmund – 1 ReferenzeinträgeHamm – 1 ReferenzeinträgeSiegen – 1 ReferenzeinträgeWiesbaden – 4 ReferenzeinträgeRaunheim – 2 ReferenzeinträgeGelnhausen – 1 ReferenzeinträgeNeu-Isenburg – 2 ReferenzeinträgeBad Camberg – 1 ReferenzeinträgeKoblenz – 1 ReferenzeinträgeDaxweiler – 1 ReferenzeinträgeKisselbach – 2 ReferenzeinträgeWiebelsheim – 2 ReferenzeinträgeLahnstein – 2 ReferenzeinträgeMainz – 1 ReferenzeinträgeHochspeyer – 3 ReferenzeinträgeBacknang – 1 ReferenzeinträgeKupferzell – 3 ReferenzeinträgeÖhringen – 1 ReferenzeinträgeOsterburken – 1 ReferenzeinträgeSchwetzingen – 1 ReferenzeinträgeBiberach – 1 ReferenzeinträgeErlangen – 1 ReferenzeinträgeBiebelried – 1 ReferenzeinträgeFremdingen – 1 ReferenzeinträgeHomburg – 2 ReferenzeinträgeWolgast – 1 ReferenzeinträgeBernstadt a.d.Eigen – 1 ReferenzeinträgeBergheim – 1 ReferenzeinträgeHachen – 1 ReferenzeinträgeImmendorf – 1 ReferenzeinträgeMinderoffingen – 1 ReferenzeinträgeFreienbrink – 1 ReferenzeinträgeGodorf – 1 ReferenzeinträgeBeltershausen – 1 ReferenzeinträgeFlensungen – 1 ReferenzeinträgeMarkröhlitz – 1 ReferenzeinträgeWellaune – 1 ReferenzeinträgeBöhne – 1 ReferenzeinträgePostlin – 1 ReferenzeinträgeDippach – 1 ReferenzeinträgeReckange-sur-Mess – 1 Referenzeinträge
Ortsbezug einer ReferenzStraßennetz Deutschland · DLM250, 31.12.2025

Die Markierungen zeigen amtliche Ortsmittelpunkte. Die zugehörigen Referenzen nennen die Bauaufgabe, ausgeführte Leistungen und den dokumentierten Umfang.

Kartengrundlagen: © GeoBasis-DE / BKG (2026), VG250 / GN250 / DLM250, dl-de/by-2-0; Luxemburg: ACT / data.public.lu, CC0. Geometrien für die Darstellung projiziert und vereinfacht.

Fachseiten nach Bauaufgabe

Welche Projektart die Kampfmittelprüfung bestimmt

Straßen- und Tiefbau umfasst sehr unterschiedliche Arbeitsräume. Für Autobahn, Kanaltrasse, Brücke, Lärmschutzwand oder tiefe Gründung werden die benötigten Untersuchungen nach Fläche, Tiefe und Bauverfahren festgelegt.

Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Kampfmittelsondierung für Autobahnen

Neu- und Ausbau, Fahrbahnerneuerung, Entwässerung, Mittelstreifen, Anschlussstellen und Ingenieurbauwerke entlang langer Baukorridore.

Für die Ausführungsplanung werden Fahrstreifen, Mittelstreifen, Seitenräume und Bauwerksbereiche in getrennte Prüf- und Übergabeabschnitte gegliedert.

Die spätere Nutzung des Nachweises wird bereits bei der Abschnittsbildung berücksichtigt.

Autobahnabschnitt fachlich einordnen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Bundes- und Landesstraßen

Ausbau, Erhaltung und grundhafter Umbau mit wechselnden Bauzuständen, Verkehrsphasen, Leitungsbeständen und abschnittsweisen Übergaben.

Verkehrsphasen, Umleitungen und abschnittsweise Erreichbarkeit bestimmen, wann Flächen untersucht und für nachfolgende Arbeiten übergeben werden können.

Übergaben werden mit Planstand, Tiefe und noch offenen Randbereichen dokumentiert.

Straßenabschnitt und Bauphase prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Brückenbau im Straßenraum

Widerlager, Pfeiler, Pfähle, Spundwände, Baugruben und temporäre Arbeitsflächen mit unterschiedlichen Flächen- und Tiefenräumen.

Pfahl- und Widerlagerbereiche werden mit der Brückengeometrie, dem Verbau und temporären Arbeitsflächen zu einem bauteilbezogenen Prüfkonzept verbunden.

Bauwerksflächen und Verkehrsflächen erhalten getrennte, aber aufeinander abgestimmte Nachweise.

Brücken- und Gründungsbereiche prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Kanalbau und Entwässerung

Leitungsgräben, Schächte, Regenbecken, Düker und Querungen, deren Verlauf und Tiefe exakt auf die Kampfmittelprüfung übertragen werden müssen.

Schachtbaugruben, Haltungen, Querungen und Anschlusspunkte erhalten eigene Lage- und Tiefenbezüge für Sondierung und spätere Aushubdokumentation.

Die Haltungslängen und Schachtstandorte bestimmen die zeitliche Reihenfolge der Bearbeitung.

Kanal- und Entwässerungstrasse einordnen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Bauaushubüberwachung im Tiefbau

Technische Sondierung und fachliche Bewertung der jeweiligen Arbeitslage vor kontrolliertem Bodenabtrag, sofern diese Vorgehensweise für den geplanten Eingriff geeignet ist.

Die Begleitung wird nur für klar festgelegte Lagen und Bereiche eingesetzt und mit vorgelagerter Prüfung sowie einer geordneten Anschlussentscheidung verbunden.

Nicht begleitete Tiefen oder seitlich veränderte Aushubbereiche bleiben ausdrücklich außerhalb der Aussage.

Aushubüberwachung im Tiefbau planen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Radwege und Verkehrsinfrastruktur

Lineare, oft schmale Baukorridore mit Querungen, Entwässerung, Beleuchtung, Stützelementen und abschnittsweise wechselnden Eingriffen.

Neben der eigentlichen Wegeachse werden Beleuchtung, Entwässerung, Stützelemente und Querungsbauwerke berücksichtigt, sofern sie relevante Bodeneingriffe erzeugen.

Anschlussbauwerke und Querungen werden als eigene Entscheidungspunkte in die Projektakte aufgenommen.

Radweg- und Verkehrsfläche prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Knotenpunkte und Anschlussstellen

Kreuzungen, Kreisverkehre, Rampen und Einmündungen mit zahlreichen Verkehrs-, Leitungs- und Bauphasen-Schnittstellen.

Kreuzende Leitungen, Verkehrsinseln, Signalanlagen und Bauphasen werden so gegliedert, dass keine unklaren Restbereiche zwischen einzelnen Gewerken entstehen.

Für jede Verkehrsphase wird geprüft, ob neue Arbeitsräume oder zusätzliche Tiefen entstehen.

Knotenpunkt und Anschlussbereich prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Tunnelbau und Unterführungen

Tiefe Baugruben, Verbauten, Anker, Start- und Zielbereiche sowie erst nach Rückbau oder Aushub zugängliche Zonen.

Rampen, Portale, Verbauten und tiefe Baugruben werden getrennt vom oberflächennahen Straßenkorridor geprüft und dokumentiert.

Baugruben und Portalbereiche werden mit späteren Spezialtiefbauarbeiten räumlich abgeglichen.

Tunnel- und Unterführungsbereich prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Lärmschutzwände

Lineare Pfahl-, Mast- und Fundamentreihen neben Verkehrsflächen mit engem Arbeitsraum und dichter technischer Infrastruktur.

Punkt- und Liniengründungen werden mit Stationierung, Fundamentabstand, Solltiefe und späterer Einbringweise auf den tatsächlichen Arbeitsraum bezogen.

Änderungen an Achse oder Fundamentabstand lösen einen erneuten Vergleich mit der Prüfgeometrie aus.

Fundamentachse der Lärmschutzwand prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Stützwände und Ingenieurbauwerke

Pfahlachsen, Anker, Baugruben, Böschungen und Bestandsbauwerke, die eine gegliederte Flächen- und Tiefenprüfung erfordern.

Bestandsbauwerk, Neubaugeometrie, Anker- und Pfahlachsen sowie Böschungsbereiche erhalten jeweils eine eigene fachliche Aussage.

Der Bearbeitungsstand wird bauteilbezogen statt nur über eine allgemeine Flächenangabe geführt.

Stützwand und Ingenieurbauwerk einordnen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Rastanlagen und Parkplätze

Große befestigte Flächen mit Entwässerung, Leitungen, Beleuchtung, Tank- und Servicebereichen sowie mehreren Bauabschnitten.

Parkstände, Zufahrten, Tank- und Servicebereiche, Entwässerung und Beleuchtung werden nach Bauabschnitt und technischer Überprägung unterschieden.

Service- und Nebenflächen werden in die Prüfung einbezogen, wenn dort Bodeneingriffe oder Gründungen vorgesehen sind.

Rastanlage oder Parkplatz prüfen
Zwei Personen mit Messwagen auf einer Straßenbaustelle neben einer bestehenden Fahrbahn.

Bauwerksgründungen im Tiefbau

Pfähle, Bohrungen, Spundwände, Anker und sonstige tiefe punktuelle oder linienförmige Bodeneingriffe mit eigener Prüfgeometrie.

Jede Gründungsart wird mit Koordinaten, Geometrie, Solltiefe und Einbringverfahren beschrieben, damit Prüf- und Ausführungsraum übereinstimmen.

Die Abnahme erfolgt auf Grundlage der dokumentierten Punkt- und Tiefenräume.

Tiefe Gründungsbereiche vorbereiten
Fragen vor und während der Bauarbeiten

Welche fachliche Klärung zum aktuellen Planungs- oder Bauzustand passt

Der nächste Schritt richtet sich nach Projektphase, Eingriffsgeometrie, Zugänglichkeit und benötigtem Nachweis.

Frühe Trassen- und Variantenplanung

Vor Festlegung der endgültigen Linie wird geprüft, welche historischen Hinweise, Altunterlagen und bekannten Fundlagen den Projektkorridor betreffen.

Die räumliche Vorprüfung unterstützt Variantenvergleich, Kostenansatz und Priorisierung technischer Erkundungen.

Die Ergebnisse werden so aufbereitet, dass Varianten nicht nur nach Verdacht, sondern auch nach erreichbarer Messbarkeit und zusätzlichem Prüfaufwand verglichen werden können.

Historische Trassenlage prüfen

Ausschreibung und Leistungsverzeichnis

Flächen, Tiefen, Zielobjekte, Verfahren, Qualifikationsanforderungen und geschuldete Nachweise müssen für alle Bieter eindeutig beschrieben sein.

Pauschale Positionen ohne Abschnitts- und Tiefenbezug erschweren Vergleich und spätere Abnahme.

Bedarfs- und Alternativpositionen erhalten eindeutige Auslösekriterien, damit Änderungen im Bauverlauf nicht zu unklaren Leistungsgrenzen führen.

Leistungsbeschreibung vorbereiten

Flächige und oberflächennahe Bereiche

Fahrbahn, Seitenraum, Bauflächen und zugängliche Trassenabschnitte können mit geeigneten geophysikalischen Verfahren untersucht werden.

Versiegelung, Leitungen, Bewehrung, Schrottanteile und benötigte Datentiefe werden vor der Beauftragung geprüft.

Bei unterschiedlichen Oberflächen oder Störfeldern können Abschnitte getrennt parametriert und mit jeweils passenden Qualitätskriterien bewertet werden.

Flächenverfahren auswählen

Bohrungen, Pfähle und Verbau

Brücken, Stützwände, Unterführungen, Lärmschutzwände und tiefe Bauwerke erzeugen punkt- oder linienbezogene Tiefeneingriffe.

Koordinaten, Solltiefe, Fundamentgeometrie und Bauverfahren bestimmen die Prüfgeometrie.

Für Ersatzpunkte und geänderte Achsen wird geprüft, ob der vorgesehene Arbeitsraum weiterhin ausreichend erfasst ist oder eine Ergänzung benötigt.

Tiefe Eingriffe vorbereiten

Laufender Aushub und Rückbau

Bestand, Leitungen oder massive Störfelder können eine vorgelagerte Untersuchung begrenzen. Diese Zonen werden räumlich ausgewiesen.

Notwendige Untersuchungen und Schutzmaßnahmen werden bereits vor Bodeneingriffen im Rückbau festgelegt. Für anschließend zugängliche Arbeitsräume wird das geeignete weitere Untersuchungsverfahren bestimmt. Kommt eine baubegleitende Kampfmittelsondierung infrage, werden Aushublagen, Stopppunkte, Verantwortlichkeiten und Dokumentation vorab festgelegt.

Die Begleitung wird mit Aushubfolge, Gerätewahl, Verantwortlichkeiten und der Frage verknüpft, wann eine erneute technische Prüfung möglich wird.

Aushubüberwachung einplanen

Anomalien und bestätigte Befunde

Messauffälligkeit, technischer Störkörper und tatsächlicher Fund werden fachlich getrennt bewertet.

Messauffälligkeiten werden fachlich ausgewertet; daraus können ergänzende Untersuchungen oder eine fachgerechte Freilegung folgen. Bei einem verdächtigen Gegenstand werden die Arbeiten eingestellt, der unmittelbare Bereich verlassen und die Polizei unverzüglich verständigt.

Die Maßnahmenkette bleibt von der ersten Anomalie bis zur abschließenden Abschnittsentscheidung über eine eindeutige Lagekennung nachvollziehbar.

Befund- und Bergungsprozess klären
Projektlage, Prüfung und Nachweis

Welche Untersuchung vor dem nächsten Bauabschnitt benötigt wird

Für jeden Bauabschnitt wird festgelegt, welcher Bodenraum untersucht werden soll und welchen Nachweis Planung oder Bauleitung dafür benötigen. Flächige Trassenbereiche, tiefe Bauwerksgründungen, nicht zugängliche Bestandszonen und laufende Aushubabschnitte werden als unterschiedliche Aufgaben geplant. Angebote können so auf denselben Untersuchungsumfang bezogen werden. Ein Nachweis gilt jeweils für den dokumentierten Arbeitsraum.

Verdachtslage vor Planung unklar

Historische Hinweise und frühere Nutzungen sind noch nicht ausreichend auf Trasse und Baufeld bezogen.

Luftbildauswertung und Unterlagenprüfung schaffen eine räumliche Bewertungsgrundlage für Varianten und technische Erkundung.

Die Planung erhält dadurch eine belastbare Grundlage für Prioritäten, weitere Datenerhebung und die Vorbereitung des späteren Leistungsverzeichnisses.

Verdachtskorridor untersuchen

Zugängliche Fläche vor Erdarbeiten

Der spätere Arbeitsraum ist flächig erreichbar und soll vor Aushub oder Fräsarbeiten technisch bewertet werden.

Ein geeignetes Oberflächenverfahren liefert georeferenzierte Messdaten und weist Stör- oder Ausschlussbereiche aus.

Qualitätskontrolle und Berichtsstruktur werden bereits vor der Feldarbeit festgelegt, damit das Ergebnis für den nächsten Bauabschnitt verwendbar ist.

Flächenprüfung planen

Tiefe Gründung oder Verbauachse

Pfähle, Spundwände, Anker oder Bohrungen reichen unter die verlässlich erfasste Oberflächenzone.

Die Prüfung wird auf Punkt- oder Linienlage, Solltiefe und Bauverfahren bezogen.

Linien- und Punktabstände werden aus der Bauwerksgeometrie und nicht aus einer pauschalen Trassenbreite abgeleitet.

Tiefenraum prüfen

Bestandsbereich mit eingeschränkter Messbarkeit

Leitungen, Bauwerke, Verkehr oder technische Störfelder verhindern eine belastbare vollständige Voruntersuchung.

Die nicht bewertbaren Zonen werden kartiert. Für sie wird geprüft, wann sie zugänglich sind und welches ergänzende Untersuchungsverfahren sich für den geplanten Eingriff eignet.

Die ergänzende Untersuchung wird auf den konkreten Bauzustand bezogen. Ein späterer Zugang kann eine andere Methodik ermöglichen als die aktuelle Situation.

Ergänzende Untersuchungsverfahren einordnen

Anomalienliste mit offenen Punkten

Messauffälligkeiten müssen vor dem betreffenden Bodeneingriff fachlich weiterbearbeitet werden.

Freilegung, zusätzliche Messung oder Räumung werden nach Lage, Tiefe und Räumziel geplant.

Offene Punkte werden mit Frist, Bearbeitungsart und Zuständigkeit in die Projektsteuerung übernommen, bevor der betreffende Bodeneingriff beginnt.

Anomalienbearbeitung einordnen

Abschnittsübergabe an Bauleitung

Bearbeitete, eingeschränkte und offene Bereiche müssen mit Planstand, Tiefe und Schlussfolgerung erkennbar sein.

Bericht, Lagepläne und Protokolle bilden die Grundlage für den nächsten Bauabschnitt und spätere Fortschreibungen.

Die Übergabe zeigt auch, welche Planänderungen oder zusätzlichen Tiefen eine erneute fachliche Bewertung auslösen würden.

Übergabe und Projektakte strukturieren
Pläne, Messdaten und Berichte

Welche Unterlagen Auftraggeber und Bauleitung benötigen

Eine Kampfmittelprüfung wird für das Straßen- oder Tiefbauprojekt erst nutzbar, wenn Ausgangslage, Bearbeitungsumfang, Verfahren, Ergebnisse und Aussagegrenzen nachvollziehbar zusammengeführt sind. Der Nachweis muss auch für Projektbeteiligte verständlich sein, die nicht an der Feldarbeit beteiligt waren. Pläne, Messdaten und Berichte müssen deshalb denselben Bauabschnitt und Planstand benennen. Die Ergebnisse werden den untersuchten Flächen und Tiefen zugeordnet.

Trassen- und Baufeldbezug

Stationierung, Achse, Arbeitsbreite, Bauabschnitt, Querung, Bauwerk, Bohrpunkt und Flurstück schaffen den räumlichen Bezug.

Änderungen während Planung und Ausführung werden nachvollziehbar fortgeschrieben.

Der räumliche Bezug muss auch bei geänderten Verkehrsphasen und abschnittsweisen Losgrenzen erhalten bleiben.

Verdachts- und Quellenlage

Historische Auswertungen, Behördeninformationen, bekannte Funde, frühere Berichte und Projektvorgaben werden mit Geltungsbereich dokumentiert.

Datenlücken und Widersprüche bleiben als offene Punkte sichtbar.

Abweichende Quellen werden nicht zusammengefasst, ohne Herkunft und fachliche Bedeutung für den aktuellen Projektstand zu erläutern.

Verfahren und Arbeitsbedingungen

Messprinzip, Raster, Linienführung, Prüftiefe, Bohrlochgeometrie, Oberfläche, Untergrund, Leitungen und Störquellen werden beschrieben.

Damit lässt sich die Reichweite der Aussage fachlich bewerten.

Unterschiedliche Messbedingungen zwischen Asphalt, Bankett, Böschung und Baugrube werden abschnittsbezogen ausgewiesen.

Messdaten, Anomalien und Befunde

Roh- und Auswertedaten, Anomalienlisten, Lagepläne, Feldprotokolle und Befundunterlagen müssen inhaltlich zusammenpassen.

Messbeobachtung, technische Ursache und tatsächlicher Fund bleiben getrennt.

Die Fachprüfung verbindet automatische Datendarstellung mit einer plausiblen Bewertung von Lage, Tiefe und technischer Ursache.

Abweichungen und offene Bereiche

Nicht zugängliche, technisch gestörte oder planabweichende Bereiche werden räumlich ausgewiesen.

Für jede Zone wird eine konkrete Anschlussmaßnahme oder spätere Projektstufe benannt.

Offene Zonen bleiben in Karten und Maßnahmenlisten sichtbar, bis eine geeignete Anschlussleistung dokumentiert abgeschlossen ist.

Abschluss- und Abschnittsnachweis

Der Bericht beschreibt den tatsächlich bearbeiteten Flächen- und Tiefenbereich, Ergebnis, Grenzen und nächste Entscheidung.

Teilübergaben werden später zu einer konsistenten Projektakte zusammengeführt.

Die Gesamtakte trennt abgeschlossene Teilabschnitte, eingeschränkt bewertete Bereiche und zukünftige Bauphasen eindeutig voneinander.

Vom Verdacht zur Bauentscheidung

Wie Kampfmittelprüfung und Tiefbauablauf miteinander verbunden werden

Die Reihenfolge wird an Projektphase, Bauverfahren und Zugänglichkeit angepasst. Vor dem nächsten Bodeneingriff wird geklärt, welche Untersuchungen abgeschlossen sind und welche Aufgaben noch offen bleiben. Bei abschnittsweiser Verkehrsführung werden Untersuchung, Bewertung und Übergabe auf die tatsächliche Verfügbarkeit der Arbeitsräume abgestimmt. Fachliche Mindestanforderungen, Qualitätskontrollen und Aussagegrenzen bleiben dabei unverändert bestehen.

01

Projektaufgabe und Bauabschnitt erfassen

Trasse, Bauwerk, Baufeld, Stationierung, Eingriff, Tiefe, Termin und benötigte Aussage werden eindeutig beschrieben.

Die Aufgabenstellung trennt oberflächennahe Erdarbeiten, tiefe Gründungen und nur vorübergehend genutzte Bauflächen.

02

Unterlagen und Verdachtsgrundlage prüfen

Lagepläne, Flurstücke, Leitungen, Bohrpunkte, Altunterlagen, behördliche Schreiben und frühere Berichte werden zusammengeführt.

Unvollständige oder widersprüchliche Unterlagen werden als konkrete Beschaffungs- oder Klärungsaufgabe dokumentiert.

03

Prüfbereiche und Datenlücken ableiten

Historische Hinweise und aktuelle Baugeometrie werden verschnitten. Daraus entstehen flächige, tiefe und zunächst nicht zugängliche Arbeitsräume.

Die historischen Hinweise werden dabei auf die tatsächlich geplanten Flächen und Tiefen bezogen.

04

Leistung und Verfahren festlegen

Zielobjekt, Oberfläche, Untergrund, Leitungen, Störumfeld, Tiefe und Nachweisziel bestimmen die geeignete Leistung oder Kombination.

Für jede Leistung werden Qualitätskriterien, Datenformate und der Umgang mit nicht erreichbaren Bereichen festgelegt.

05

Einsatz und Bauablauf vorbereiten

Zugänge, Verkehrsführung, Sperrbereiche, Vermessung, Geräte, Stopppunkte und Kommunikation werden vor Beginn abgestimmt.

Arbeits- und Verkehrsorganisation werden so abgestimmt, dass die vorgesehenen Flächen tatsächlich zugänglich und prüfbar sind.

06

Sondierung oder Begleitung ausführen

Messung, Tiefenprüfung, Freilegung oder baubegleitende Leistung erfolgen lagebezogen nach der vereinbarten Methodik.

Abweichungen vom geplanten Umfang werden unmittelbar räumlich erfasst und vor Fortsetzung fachlich eingeordnet.

07

Daten und Befunde bewerten

Messwerte, Anomalien, Freilegungen und Einschränkungen werden im Verhältnis zum Untersuchungs- oder Räumziel plausibilisiert.

Die Bewertung berücksichtigt, ob das Ergebnis für Planung, Ausführung, Räumung oder eine behördliche Schnittstelle benötigt wird.

08

Ergebnis übergeben und fortschreiben

Bericht, Pläne, Protokolle, offene Bereiche und Anschlussentscheidung werden für Planung, Vergabe und Bauleitung aufbereitet.

Fortschreibungen bleiben über eindeutige Plan- und Abschnittskennungen mit dem ursprünglichen Auftrag verbunden.

Projektaufgabe auswählen

Welcher Einstieg zum aktuellen Planungs- oder Bauzustand passt

Bei kombinierten Vorhaben werden Untersuchungsbedarf und Verfahren für den Gesamtabschnitt, die Bauwerke und zunächst nicht zugängliche Bestandszonen getrennt geprüft. Die Leistungen werden über denselben Trassen- und Planbezug zusammengeführt.

Verdachtslage vorprüfen

Für frühe Trassenvarianten, Grundstücke und Baufelder mit unklarer historischer Belastungsgrundlage.

Die Auswertung bestimmt, welche Abschnitte technisch weiter untersucht werden sollten.

Bei geänderten Trassen oder zusätzlichen Bauwerken wird geprüft, ob die historische Bewertung auch diese Bereiche abdeckt.

Historische Prüfung beauftragen

Straßen- oder Baufläche sondieren

Für zugängliche flächige Bereiche vor Erdarbeiten, Fräsen oder Ausbau.

Die Methode wird nach Oberfläche, Zielobjekt, Untergrund und Störumfeld gewählt.

Für das Messkonzept werden auch nicht erreichbare Randzonen und die spätere Bau- oder Verkehrsorganisation berücksichtigt.

Oberflächensondierung vorbereiten

Bohr-, Pfahl- und Verbaupunkte prüfen

Für Baugrundbohrungen, Pfähle, Spundwände, Anker, Maste und tiefe Gründungen.

Koordinaten, Solltiefe und Bauverfahren bestimmen den Prüfbereich.

Punktlisten und Verbauachsen werden vor der Sondierung auf Planstand, Koordinatensystem und tatsächliche Ausführungsgeometrie geprüft.

Tiefensondierung planen

Aushub fachlich begleiten

Für Baugruben und Leitungsgräben, bei denen eine baubegleitende Kampfmittelsondierung fachlich geeignet ist. Die jeweilige Arbeitslage wird technisch sondiert und bewertet. Es folgen kontrollierter lagenweiser Abtrag und ergänzende Sichtkontrolle; die Schritte werden bis zur vereinbarten Sohle wiederholt. Reines Beobachten des Baggeraushubs reicht dafür nicht aus.

Aushublagen, Stopppunkte und Dokumentation werden mit der Bauleitung abgestimmt.

Die Leistungsbeschreibung benennt außerdem, wie mit Abweichungen, neuen Aushublagen und Fundmeldungen im laufenden Bauprozess umzugehen ist.

Aushubüberwachung abstimmen

Ausschreibung und Nachweise strukturieren

Für eindeutige Leistungsbilder, Räumziele, Qualitätsanforderungen und spätere Abnahme.

Der Bearbeitungsumfang wird mit Planstand und Datenformat verbunden.

Einheitliche Datenformate und Abnahmekriterien erleichtern die Fortschreibung über Lose, Planrevisionen und mehrere ausführende Unternehmen.

Vergabeunterlagen vorbereiten

Unklare Projektanforderung prüfen

Für Auflagen, Gutachten oder Planungsunterlagen, aus denen die konkrete Kampfmittel-Leistung noch nicht hervorgeht.

Eine erste fachliche Einordnung benennt den sinnvollen nächsten Schritt.

Die Rückmeldung benennt, welche Angaben fehlen und was als Nächstes zu klären ist.

Projektunterlagen prüfen lassen
Untersuchung auswählen

Die Untersuchung aus dem Arbeitsraum ableiten

Illustration einer Person neben einem Georadar mit schematischen Wellen im Bodenschnitt

Zugängliche Flächen untersuchen

Für Fahrbahn, Seitenraum oder Baufeld wird zunächst geprüft, ob Oberfläche, Untergrund und Störquellen eine aussagefähige Messung zulassen. Erst danach lässt sich ein geeignetes Oberflächenverfahren für den abgegrenzten Eingriff auswählen.

Geeignete Oberflächenverfahren für das Baufeld wählen
Person neben einem Messgerät auf einem Baufeld; dahinter steht ein Radbagger mit Bohrgerät.

Tiefe und verdeckte Bereiche gesondert planen

Pfähle, Anker, Verbauachsen und erst nach Rückbau zugängliche Bodenbereiche werden mit ihrer Lage, Tiefe und Bauphase beschrieben. Ergänzende Untersuchungen müssen zu diesen Arbeitsräumen passen; eine vorhandene Flächenaussage reicht dafür nicht automatisch aus.

Tiefenbezogene Untersuchung einordnen
Trasse und Planstand

Trasse, Tiefenräume und Planstände zusammenführen

Bodeneingriff und Untersuchungsziel festlegen

Für jeden Trassenabschnitt werden die geplanten Bodenarbeiten in einer Eingriffsliste festgehalten. Fahrbahn, Kanalhaltung, Schacht, Baugrube und Gründungspunkt erhalten den passenden Lage- und Tiefenbezug. Die Liste wird gegen vorhandene Nachweise geprüft; Bereiche außerhalb des dokumentierten Umfangs bleiben offen.

Flächen und Tiefen getrennt betrachten

Straßen- und Tiefbauprojekte verbinden lange lineare Korridore mit punktuellen Bauwerken und wechselnden Bauphasen. Eine flächige Untersuchung entlang der Trasse beantwortet tiefe Pfähle, Verbauachsen oder Bohrpunkte nicht automatisch. Fahrbahn, Seitenraum, Entwässerung, Knotenpunkt und Bauwerksbereich werden deshalb getrennt betrachtet.

Messbedingungen berücksichtigen

Versiegelung, Leitungen, Bewehrung, Auffüllungen, Verkehrsanlagen und wechselnde Untergründe können die Messbarkeit beeinflussen. Die geeignete Methode wird aus Zielobjekt, Oberfläche, Störumfeld und erforderlicher Tiefe abgeleitet; für eingeschränkte Bereiche wird eine nachvollziehbare Anschlussmaßnahme festgelegt.

Bearbeitungsstand fortschreiben

Der Nachweis verbindet Trasse oder Baufeld, Stationierung, Bauabschnitt, Eingriffstiefe, Verfahren, technische Grenzen und fachliche Schlussfolgerung. Dadurch kann die Aussage in Leistungsverzeichnis, Bauleitung und Projektakte genutzt und bei Planänderungen gezielt fortgeschrieben werden. Bei mehrjährigen Vorhaben zeigen gemeinsame Abschnittspläne, welche Untersuchungen für Teilabschnitte, Verkehrsphasen und Bauwerksbereiche abgeschlossen oder noch offen sind. So ist erkennbar, welche Flächen und Tiefen bearbeitet wurden, welche Einschränkungen fortbestehen und welcher zusätzliche Prüfschritt vor einer geänderten Bauausführung erforderlich wird.

Fachliche Verantwortung

Untersuchungen und Nachweise bei Planänderungen abgleichen

Vor Beginn werden Untersuchungsbereiche, geeignete Verfahren und die benötigten Nachweise festgelegt. Die Bauleitung muss aus den Unterlagen erkennen können, welche Flächen und Tiefen tatsächlich bearbeitet wurden.

Prüfbereiche im Straßenbau gezielt abgrenzen

FONTANA-EOD beginnt mit dem konkreten Bodeneingriff und der Entscheidung, die für den nächsten Projektstand benötigt wird. Ein Straßenkorridor wird nicht pauschal bewertet, wenn Baugruben, Pfähle, Kanäle und freie Flächen unterschiedliche Aufgaben stellen.

Vor Arbeitsbeginn werden Verdachtslage, Zielobjekt, Oberfläche, Untergrund, Leitungen, Eingriffstiefe, Zugänglichkeit, Bauphase und regionale Schnittstellen geprüft. Daraus entsteht eine gegliederte Leistungsplanung.

Während der Ausführung werden Abweichungen, eingeschränkte Bereiche und Planänderungen fortlaufend erfasst. Die Schlussfolgerung bleibt an den tatsächlich bearbeiteten Bereich gebunden.

Die Projektakte trennt Messbeobachtung, fachliche Bewertung, tatsächlichen Befund und Anschlussmaßnahme. Dadurch bleibt die Kommunikation zwischen Auftraggeber, Planung und Bauleitung belastbar.

Klare Aufgabenstellung

Trasse, Fläche, Tiefe, Bauwerk, Zielobjekt und benötigte Aussage werden vor Beginn festgelegt.

Begründete Methodenauswahl

Verfahren werden nach technischer Eignung und nicht schematisch eingesetzt.

Lagegenaue Ausführung

Messflächen, Bohrpunkte, Aushubbereiche und Befunde bleiben räumlich zugeordnet.

Transparente Grenzen

Leitungen, Störfelder und nicht zugängliche Zonen werden sichtbar ausgewiesen.

Fortschreibbare Nachweise

Planänderungen, Teilübergaben und offene Maßnahmen werden konsistent nachgeführt.

Ergebnisse für Planung und Bauausführung

Der Bericht beantwortet die konkrete Projektfrage und benennt weitere erforderliche Maßnahmen.

Projektorganisation

Wer plant, untersucht und die Bauarbeiten leitet

Bauverantwortung, private Fachleistung und staatliche Gefahrenabwehr greifen ineinander, erfüllen jedoch unterschiedliche Aufgaben. Vor Beginn wird festgelegt, wer Untersuchungen beauftragt, Planänderungen meldet und die Ergebnisse an die Bauleitung weitergibt.

Auftraggeber

Bauherr, Kommune oder Straßenbaulastträger

Definieren Bauaufgabe, Untersuchungsbereich, benötigte Aussage und zeitliche Einbindung. Sie stellen vorhandene Unterlagen bereit und beauftragen die erforderlichen Fachleistungen.

Planung

Planungs-, Ingenieur- und Baugrundbüros

Übersetzen das Vorhaben in Trassen, Bauwerke, Bohrpunkte, Tiefen und Bauphasen. Sie binden die Kampfmittelprüfung in Entwurf und Leistungsverzeichnis ein.

Ausführung

Bauunternehmen und Bauleitung

Setzen Arbeitsbereiche, Verkehrsführung, Aushublagen, Schutzmaßnahmen und Stopppunkte um. Änderungen des Bauablaufs werden vor dem betreffenden Eingriff weitergegeben.

Fachfirma

FONTANA-EOD

Ordnet Unterlagen und Verdachtslage ein, entwickelt die vereinbarte Vorgehensweise, führt Fachleistungen im beauftragten Rahmen aus und dokumentiert Ergebnisse sowie Grenzen.

Verantwortliche Person

Befähigte Fachkraft

Steuert einschlägige Arbeiten im Rahmen ihrer Bestellung und Befähigung und trifft die für den Arbeitsablauf erforderlichen sicherheitsrelevanten Entscheidungen.

Gefahrenabwehr

KBD, KMBD, KRD und örtliche Behörden

In Deutschland übernehmen die Kampfmittelbeseitigungsdienste der Länder und örtlich zuständige Behörden Aufgaben der Gefahrenabwehr und Fundbearbeitung. Ihre Einbindung wird für den Projektort geklärt; außerhalb Deutschlands gelten die dortigen Zuständigkeiten.

Ordnungsbehörde und Bauaufsicht können je nach örtlichem Verfahren und Bauaufgabe beteiligt sein. Auflagen und Ansprechpartner werden dem tatsächlichen Straßenabschnitt und Planstand zugeordnet. Fachtechnische Untersuchung, verkehrliche Anordnung und behördliche Fundentscheidung werden mit den jeweiligen Zuständigkeiten dokumentiert.

Arbeits- und Nachweisergebnisse

Welche Unterlagen im Straßen- und Tiefbau praktisch genutzt werden

Berichte und Abschnittspläne werden mit dem jeweils gültigen Planstand übergeben. Sie weisen bearbeitete Flächen und Tiefen, Einschränkungen und offene Restbereiche aus. Bei einer späteren Planrevision wird geprüft, ob die dokumentierte Aussage den neuen Eingriff noch abdeckt. Vor der Übergabe an das nächste Gewerk werden die Unterlagen auf Vollständigkeit und Aktualität geprüft.

Zwei Personen besprechen Pläne an einem Tisch neben einem Fahrzeug auf einem Baufeld.

Trassen- und Bauabschnittsplan

Zeigt Achse, Stationierung, Arbeitsbreite, Querungen, Bauwerke und zeitliche Abschnitte.

Er bildet die gemeinsame räumliche Grundlage für Planung, Feldarbeit und Übergabe.

Der Plan unterstützt die Koordination zwischen Straßenplanung, Leitungsbau, Baugrund und Kampfmittelfachplanung.

Trasse und Bauabschnitte dokumentieren
Zwei Monitore mit Luftbildern und Karten; auf dem Schreibtisch liegen weitere Luftbildausdrucke.

Verdachts- und Prioritätenkarte

Verbindet historische Hinweise, bekannte Funde, Datenlücken und priorisierte Prüfbereiche.

Technische Erkundung kann dadurch gezielt auf den geplanten Eingriff ausgerichtet werden.

Die Prioritätenkarte ermöglicht eine abgestufte Bearbeitung, ohne spätere Bauabschnitte vorzeitig zu bewerten.

Verdachtsgrundlage und Datenlücken einordnen
Illustration einer Person neben einem Georadar mit schematischen Wellen im Bodenschnitt

Mess- und Anomalienplan

Führt Messflächen, Linien, Störzonen, Anomalien und nicht auswertbare Bereiche zusammen.

Jede Auffälligkeit erhält einen eindeutigen Lage- und Bearbeitungsstatus.

Der Anomalienplan bleibt auch bei Freilegung und Räumung die gemeinsame Lagegrundlage.

Messverfahren und Anomalien bewerten
Person neben einem Messgerät auf einem Baufeld; dahinter steht ein Radbagger mit Bohrgerät.

Bohrpunkt- und Tiefenregister

Dokumentiert Koordinaten, Soll- und Prüftiefe, Geometrie, Messbedingungen und Schlussfolgerung.

Planänderungen können punktgenau nachgeführt werden.

Die Punktdaten können mit Tragwerks- und Spezialtiefbauplanung abgeglichen werden.

Tiefe Punkte und Gründungen untersuchen
Person mit Tablet am Rand einer abgesperrten Baugrube, dahinter ein Bagger.

Aushub- und Räumprotokoll

Aushubprotokolle halten Abschnitt, untersuchte Lage, Abtrag, Kontrollen, Unterbrechungen, Befunde und Anschlussmaßnahmen fest. Nach tatsächlich ausgeführten Freilegungs- oder Räumarbeiten ergänzen die zugehörigen Befund- und Räumprotokolle die Projektakte.

Die Aussage bleibt auf den tatsächlich begleiteten Arbeitsraum bezogen.

Das Protokoll zeigt, welche Aushublagen tatsächlich begleitet und welche Bereiche nicht bearbeitet wurden.

Aushublagen fachlich begleiten
Zwei Personen besprechen Pläne an einem Tisch neben einem Fahrzeug auf einem Baufeld.

Abschnittsbericht und Gesamtakte

Verknüpft Ausgangslage, Leistung, Bearbeitungsbereich, Daten, Befunde und fachliche Schlussfolgerung.

Teilberichte werden zu einem konsistenten Projektstand zusammengeführt.

Die Gesamtakte bildet den Bearbeitungsstand über Bauphasen, Lose und Planänderungen hinweg ab.

Abschnittsberichte zur Gesamtakte verbinden
Person mit gelbem Messwagen auf einem Gehweg vor einer Hecke.
Vier Personen in orangefarbenen Westen vor zwei Baggern auf einer Baustelle.
Projektstandort zuordnen

Straßenabschnitt und Bauwerke verorten

Grafisch dargestellte Deutschlandkarte mit Ortsmarkierungen auf einer Baustellenfläche.

Lageplan und vorhandene Anforderungen

Nennen Sie den Projektort und die Stationierung der Maßnahme. Fügen Sie einen Plan mit Fahrbahn, Seitenräumen, Leitungen, Bauwerken und temporären Flächen bei. Die regionale Zuordnung unterstützt die Abstimmung vorhandener Anforderungen; den Untersuchungsumfang bestimmen die tatsächlichen Eingriffe und die bereits vorliegenden Ergebnisse.

Ergebnisse richtig verwenden

Unterlagen für Vergabe und Bauleitung verständlich halten

Bericht und Ausführungsplan vergleichen

Ein Bericht ist nur für den beschriebenen Bearbeitungsraum aussagefähig. Stimmen Sie Planstand, Höhenbezug und Eingriffstiefen ab, bevor Sie ihn für ein geändertes Bauverfahren oder zusätzliche Flächen verwenden.

Untersuchungsumfang nachvollziehen

Aufgaben im Tiefbau trennen

Kampfmittelprüfung, Baugrunderkundung und Leitungsplanung beantworten unterschiedliche Fragen. Ergebnisse aus einem Fachgebiet sollten deshalb nicht als Ersatz für fehlende Unterlagen aus einem anderen verwendet werden.

Leistungen und Zuständigkeiten einordnen

Fachinformationen

Straßen- und Tiefbau: Broschüre

Wie lassen sich Fahrbahnen, Brücken und tiefe Baugruben auf Kampfmittel untersuchen? Die Broschüre erläutert die Vorbereitung, geeignete Sondierverfahren und die Begleitung der Erdarbeiten.

1 / 8
Straßen- und Tiefbau: Broschüre – Seite 1

Deutsch · 8 Seiten

Fragen aus Planung und Vergabe

Häufige Fragen zur Kampfmittelprüfung im Straßen- und Tiefbau

Wann sollte die Kampfmittelprüfung im Straßen- und Tiefbau beginnen?

Die Einordnung sollte beginnen, sobald Trasse, Bauabschnitte und vorgesehene Bodeneingriffe erkennbar sind. Bei Straßenneubau, Ausbau, Kanalbau, Brücken, Stützwänden, Unterführungen, Rastanlagen oder tiefen Gründungen müssen historische Verdachtslage, Leitungsbestand, Eingriffstiefen und Bauphasen vor Ausschreibung und Ausführung zusammengeführt werden.

Welche Teilbereiche eines Straßenprojekts benötigen eine eigene Betrachtung?

Fahrbahn, Seitenraum, Mittelstreifen, Böschung, Entwässerung, Kanaltrasse, Knotenpunkt, Brückenbauwerk, Stützwand, Lärmschutzwand und Bauwerksgründung besitzen unterschiedliche Flächen- und Tiefenräume. Eine oberflächennahe Trassenmessung beantwortet deshalb nicht automatisch tiefe Pfahl-, Verbau- oder Bohrpunkte. Jeder Arbeitsraum erhält eine eigene Prüfgeometrie.

Welche Verfahren kommen im Straßen- und Tiefbau in Betracht?

Die Auswahl richtet sich nach Verdachtslage, Zielobjekt, Oberfläche, Untergrund, Leitungen, Störumfeld und Tiefe. Historische Luftbildauswertung ordnet Hinweise auf eine Kampfmittelbelastung ein; Georadar, Geomagnetik oder TDEM können geeignete Flächen untersuchen. Für Pfähle, Spundwände, Anker und Bohrungen wird eine punkt- oder linienbezogene Tiefensondierung auf ihre Eignung geprüft. Für nicht ausreichend messbare Bereiche werden ergänzende Verfahren und der mögliche Einsatzzeitpunkt geklärt. Bei einer geeigneten baubegleitenden Kampfmittelsondierung wird die jeweilige Lage technisch sondiert und fachlich bewertet. Es folgen kontrollierter lagenweiser Abtrag und ergänzende Sichtkontrolle; die Schritte werden bis zur vereinbarten Sohle wiederholt. Reines Beobachten des Baggeraushubs reicht dafür nicht aus.

Wie werden Leitungen, Verbau und Baugrunduntersuchungen berücksichtigt?

Bestandsleitungen und geplante Medien werden mit Lage, Tiefe und Schutzabständen erfasst. Verbauachsen, Pfahlreihen, Bohrpunkte und Baugrundaufschlüsse erhalten eigene Koordinaten und Solltiefen. Dadurch lässt sich prüfen, ob eine Flächenmessung ausreicht oder ob tiefe Punkt- und Linienräume gesondert sondiert werden müssen.

Was ist bei abschnittsweiser Verkehrsführung wichtig?

Bauphasen, Verkehrsfreigaben, Sperrzeiten, Arbeitsbreiten und temporäre Fahrspuren müssen mit den kampfmitteltechnisch bearbeiteten Bereichen übereinstimmen. Eine Verkehrsfreigabe ersetzt keinen fachlichen Nachweis; umgekehrt gilt ein Nachweis nur für die dokumentierte Fläche und Tiefe. Teilübergaben werden deshalb mit Planstand und Abschnittsgrenzen geführt.

Welche Unterlagen benötigt FONTANA-EOD für eine erste Einordnung?

Hilfreich sind Lage- und Trassenpläne, Stationierungen, Bauabschnitte, Querprofile, Leitungs- und Bestandspläne, Bohr- und Pfahlpunktlisten, Verbauachsen, Eingriffstiefen, historische Auswertungen, behördliche Schreiben, frühere Sondierberichte und der gewünschte Nachweis. Auch Vorplanungen können geprüft werden, wenn Annahmen und Planstand eindeutig gekennzeichnet sind.

Behördliche Auskünfte und Auflagen werden mit Datum, vollständigen Anlagen und räumlichem Geltungsbereich beigefügt. In Deutschland werden zuständiger Kampfmittelbeseitigungsdienst, örtliche Ordnungsbehörde und gegebenenfalls Bauaufsicht für den Projektort geklärt. Außerhalb Deutschlands werden die dort zuständigen Stellen abgestimmt.

Wie werden nicht zugängliche oder nicht messbare Bereiche behandelt?

Diese Bereiche werden nicht als unauffällig bewertet. Der Bericht weist Lage, Tiefe und Ursache der Einschränkung aus und ordnet eine geeignete Anschlussmaßnahme zu. Notwendige Untersuchungen und Schutzmaßnahmen werden vor Bodeneingriffen im Rückbau festgelegt. Je nach Eingriff und Messbedingungen kommen ergänzende Untersuchungen auf später zugänglichen Flächen, eine Tiefensondierung oder eine fachlich geeignete baubegleitende Kampfmittelsondierung infrage.

Bei einem unerwarteten verdächtigen Gegenstand werden die Arbeiten eingestellt. Berühren, bewegen oder graben Sie ihn nicht weiter frei. Verlassen Sie den unmittelbaren Bereich und warnen Sie andere ohne Eigengefährdung. Verständigen Sie in Deutschland die Polizei unter 110; außerhalb Deutschlands gilt der örtliche Notrufweg. Das weitere Vorgehen bestimmen die zuständigen Stellen; eine Projektanfrage ersetzt die Fundmeldung nicht.

Wovon hängen Aufwand, Dauer und Kosten der Kampfmittelprüfung ab?

Maßgeblich sind Trassenlänge, Flächengröße, Zahl der Bauabschnitte, Eingriffstiefen, Leitungs- und Störumfeld, Oberflächenzustand, erforderliche Verfahren, Anzahl tiefer Punkte, Zugänglichkeit, Verkehrsführung, Vermessung, Datenumfang und Dokumentationsziel. Eine belastbare Kalkulation benötigt daher eine gegliederte Mengen- und Eingriffsbeschreibung.

Anfrage vorbereiten

Diese Unterlagen benötigen wir für Ihr Straßen- oder Tiefbauprojekt

Eine Anfrage muss noch kein fertiges Leistungsverzeichnis enthalten. Sie sollte jedoch erkennen lassen, wo gearbeitet wird, welcher Bodeneingriff vorgesehen ist, welche Unterlagen vorliegen und welche Entscheidung benötigt wird.

Standort und Bearbeitungsbereich

Projektadresse, Lageplan, Flurstücke, Trasse, Stationierung, Baufeldgrenzen, Querungen und zugängliche Arbeitsbereiche ermöglichen die räumliche Zuordnung.

Bei mehreren Abschnitten sollte die zeitliche Priorität erkennbar sein.

Eingriff, Tiefe und Bauablauf

Beschreiben Sie Aushub, Kanal, Leitung, Bohrung, Pfahl, Spundwand, Anker, Rückbau oder sonstigen Eingriff mit Solltiefe und Bauverfahren.

Verkehrsphasen, Bauzeiten und Parallelgewerke beeinflussen die Methodik.

Unterlagen und gewünschte Entscheidung

Luftbildauswertungen, Behördenkorrespondenz, Baugrundunterlagen, Leitungs- und Bestandspläne, frühere Sondierberichte und Punktlisten sollten beigefügt werden.

Geben Sie an, ob das Ergebnis für Planung, Ausschreibung, Bauleitung oder Projektakte benötigt wird.

Für die erste fachliche Einordnung

Für eine erste Prüfung reichen häufig Lageplan, kurze Eingriffsbeschreibung, maximale Tiefe, geplanter Zeitraum und vorhandene Hinweise zum Kampfmittelverdacht.

FONTANA-EOD benennt anschließend die noch benötigten Unterlagen und den passenden Leistungsbereich. Große Vorhaben können nach Bauabschnitt, Priorität und Entscheidungstermin gegliedert werden. Für die weitere Planung werden außerdem Koordinatensystem, Datenformate, Berichtsadressaten und die erforderlichen Übergabezeitpunkte abgestimmt.

Fläche oder Trasse

Abgrenzung, Länge, Breite, Stationierung, Zugänge und Bauabschnitte.

Tiefe Eingriffe

Punktliste, Koordinaten, Solltiefe, Durchmesser, Verbau und Bauverfahren.

Bauablauf

Starttermin, Verkehrsphasen, Aushublagen, Geräteeinsatz und parallele Gewerke.

Nachweisziel

Unterlage für Planung, Vergabe, Auftraggeber, Bauleitung oder regionale Abstimmung.

Georadar auf einer Baustellenfläche
Projektanfrage

Projekt prüfen lassen

Ob historische Luftbildauswertung, Kampfmittelsondierung, Oberflächensondierung mit Georadar/GPR, Geomagnetik oder TDEM, Tiefensondierung, Bohrlochsondierung, Bauaushubüberwachung, Flächenräumung oder Kampfmittelbergung erforderlich ist, ergibt sich aus Standort, Eingriff, Tiefe, Untergrund und vorhandenen Unterlagen. Eine frühe Kampfmittelprüfung schafft Klarheit für Ausschreibung, Terminplanung, Arbeitsschutz und Bauausführung.

FONTANA-EOD verbindet die Erlaubnis nach § 7 SprengG, Fachkräfte mit Befähigungsschein nach § 20 SprengG, geeignete Sondier- und Räumverfahren sowie eine nachvollziehbare Dokumentation. Übermitteln Sie Lageplan, Eingriffstiefe, Bauphase und vorhandene Unterlagen für die fachliche Erstprüfung.
