Geomagnetik zur Kampfmittelsondierung – Verfahren, Funktionsweise und fachliche Bewertung
Die Geomagnetik ist eines der zentralen Verfahren der Kampfmittelsondierung und dient der zerstörungsfreien Detektion ferromagnetischer Störkörper im Untergrund. Sie basiert auf der Messung kleinster Veränderungen des natürlichen Erdmagnetfeldes, die durch metallische Objekte wie Blindgänger, Munition oder sonstige Kampfmittel verursacht werden. Auf diese Weise können potenzielle Gefahren bereits vor Beginn von Erdarbeiten identifiziert, räumlich eingegrenzt und fachlich bewertet werden.
Im Rahmen der Oberflächensondierung kommt die Geomagnetik insbesondere dann zum Einsatz, wenn großflächige Untersuchungen mit hoher Effizienz und zuverlässiger Detektionsleistung erforderlich sind. Sie bildet häufig die erste technische Grundlage zur Bewertung einer bestehenden Verdachtslage und ermöglicht eine systematische Einschätzung, ob und in welchem Umfang weiterführende Maßnahmen – etwa ergänzende geophysikalische Verfahren wie Georadar oder TDEM sowie vertiefende Untersuchungen durch Tiefensondierung und Bohrlochsondierung – erforderlich sind.
Die Grundlage jeder fachlich belastbaren Bewertung bildet dabei die vorgelagerte Analyse der tatsächlichen Belastungssituation, insbesondere durch die historische Luftbildauswertung und Verdachtsflächenanalyse. Erst im Zusammenspiel dieser Vorerkundung mit den Messergebnissen der Geomagnetik entsteht ein vollständiges Bild der Gefährdungslage.
Entscheidend für die Aussagekraft ist nicht allein die Messung selbst, sondern die fachgerechte Planung, Durchführung und Interpretation der erhobenen Daten im Kontext der jeweiligen Verdachtslage. Nur durch diese ganzheitliche Betrachtung entsteht eine belastbare Grundlage für sichere Bauabläufe, fundierte Entscheidungen und eine rechtssichere Bewertung der Freigabefähigkeit des Baugrunds.
Was ist Geomagnetik?
Geomagnetik ist ein geophysikalisches Messverfahren zur Detektion metallischer Störkörper im Boden, das auf der Analyse von Veränderungen des natürlichen Erdmagnetfeldes basiert. Metallische Objekte wie Blindgänger, Munition oder sonstige Kampfmittel beeinflussen dieses Magnetfeld und erzeugen messbare Anomalien, die mit hochsensiblen Magnetometern erfasst werden können.
Im Gegensatz zu strukturorientierten Verfahren wie Georadar ermöglicht die Geomagnetik insbesondere die zuverlässige Erkennung ferromagnetischer Objekte – auch dann, wenn diese vollständig im Boden eingebettet und von außen nicht sichtbar sind. Sie stellt damit eines der effizientesten Verfahren zur flächendeckenden Untersuchung von Verdachtsflächen dar.
Die Messung erfolgt in der Regel systematisch in eng definierten Rasterstrukturen, sodass eine vollständige und lückenlose Erfassung der Untersuchungsfläche gewährleistet ist. Die erhobenen Daten werden anschließend fachtechnisch ausgewertet und in Form von Anomalienkarten dargestellt. Diese zeigen präzise, an welchen Positionen magnetische Auffälligkeiten vorliegen und ermöglichen eine gezielte weitere Bewertung.
Die Aussagekraft der Geomagnetik hängt dabei wesentlich von den physikalischen Eigenschaften der detektierten Objekte sowie von den Untergrundverhältnissen ab. Während ferromagnetische Kampfmittel zuverlässig erkannt werden können, liefern nicht-magnetische Objekte oder stark gestörte Umgebungen ergänzenden Untersuchungsbedarf durch weitere Verfahren.
Aus diesem Grund wird die Geomagnetik nicht isoliert betrachtet, sondern stets im Kontext der bestehenden Verdachtslage sowie in Kombination mit anderen Verfahren der Kampfmittelsondierung eingesetzt. Sie bildet jedoch in den meisten Projekten die zentrale Grundlage für die Identifikation relevanter Auffälligkeiten und die Ableitung weiterführender Maßnahmen.
Wie funktioniert Geomagnetik?

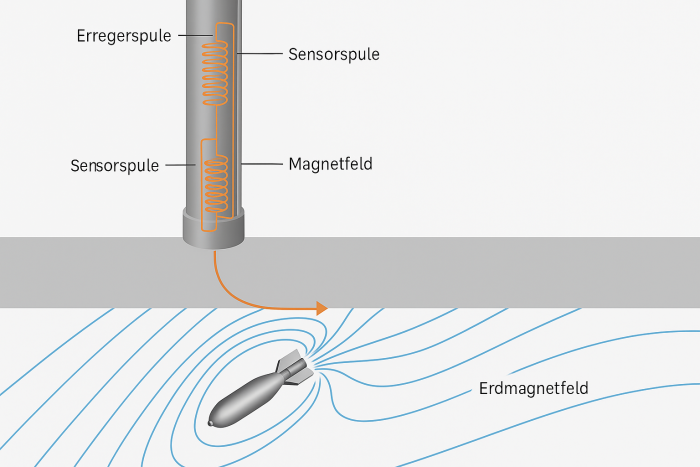

Geomagnetik | FONATANA-EOD
Die Geomagnetik basiert auf der Messung kleinster Veränderungen des natürlichen Erdmagnetfeldes, die durch metallische Objekte im Untergrund verursacht werden. Jeder ferromagnetische Körper – insbesondere eisenhaltige Kampfmittel – erzeugt ein eigenes Magnetfeld, das sich vom umgebenden natürlichen Feld unterscheidet und als sogenannte magnetische Anomalie messbar ist.
Zur Erfassung dieser Anomalien werden hochauflösende Magnetometer eingesetzt, die kontinuierlich das Magnetfeld entlang definierter Messlinien erfassen. Diese Sensoren reagieren auf minimale Feldabweichungen im Nanotesla-Bereich und ermöglichen dadurch die Detektion auch kleiner oder tief liegender Objekte.
Die Messung erfolgt systematisch in einem zuvor festgelegten Raster. Dabei wird die Untersuchungsfläche in parallelen Bahnen begangen oder befahren, sodass eine vollständige und flächendeckende Datenerfassung gewährleistet ist. Die Dichte dieses Messrasters wird projektbezogen definiert und richtet sich nach der Verdachtslage, der erwarteten Objektgröße sowie den Anforderungen an die spätere Bewertung.
Während der Messung werden die Positionsdaten der Sensoren kontinuierlich erfasst und mit den Magnetfelddaten synchronisiert. Dadurch entsteht ein hochpräzises räumliches Abbild der magnetischen Feldverteilung im Untersuchungsbereich.
Im nächsten Schritt erfolgt die fachtechnische Auswertung der Rohdaten. Hierbei werden natürliche Schwankungen des Erdmagnetfeldes sowie externe Störeinflüsse herausgerechnet, um ausschließlich die relevanten Anomalien sichtbar zu machen. Das Ergebnis sind sogenannte Anomalienkarten, in denen sämtliche magnetischen Auffälligkeiten eindeutig lokalisiert und hinsichtlich ihrer Intensität bewertet werden können.
Diese Anomalien lassen Rückschlüsse auf Lage, Tiefe und Größe potenzieller Störkörper zu. Die Interpretation erfolgt jedoch nicht rein technisch, sondern immer im Kontext der bestehenden Verdachtslage sowie unter Berücksichtigung der geologischen und projektspezifischen Rahmenbedingungen.
Gerade diese Kombination aus präziser Messtechnik und fachlicher Bewertung unterscheidet eine belastbare Geomagnetik von rein datengetriebenen Messungen ohne tiefgehende Einordnung. Erst durch diese strukturierte Auswertung entsteht eine verlässliche Entscheidungsgrundlage für die weitere Kampfmittelbearbeitung und die Bewertung der Freigabefähigkeit des Baugrunds.
Welche Störkörper erkennt Geomagnetik?
Blindgänger
Die Geomagnetik ist insbesondere auf die Detektion ferromagnetischer Objekte ausgelegt. Dazu zählen alle metallischen Körper, die das natürliche Erdmagnetfeld beeinflussen und dadurch messbare Anomalien erzeugen.
Im Kontext der Kampfmittelsondierung betrifft dies vor allem historische Kampfmittel wie Blindgänger, Bomben, Granaten, Munition sowie sonstige explosionsgefährliche Hinterlassenschaften. Diese Objekte bestehen in der Regel aus eisenhaltigen Materialien und erzeugen daher charakteristische magnetische Signaturen, die sich eindeutig vom umgebenden Untergrund unterscheiden lassen.
Neben klassischen Kampfmitteln erfasst die Geomagnetik auch eine Vielzahl weiterer metallischer Störkörper. Hierzu gehören beispielsweise Leitungen, Rohre, Schrottablagerungen, Fundamentreste, Bewehrungen oder sonstige anthropogene Einbauten im Boden. Auch diese Objekte erzeugen magnetische Auffälligkeiten, die im Rahmen der Auswertung sichtbar werden.
Entscheidend ist dabei, dass die Geomagnetik nicht zwischen „gefährlich“ und „ungefährlich“ unterscheidet. Sie detektiert zunächst jede relevante magnetische Anomalie. Die fachtechnische Bewertung erfolgt erst im Anschluss im Rahmen der Datenanalyse, bei der die gemessenen Signaturen im Kontext der bestehenden Verdachtslage interpretiert werden.
Dabei spielen mehrere Faktoren eine Rolle. Die Intensität der Anomalie gibt Hinweise auf Größe und Material des Objekts. Die Form der Signatur lässt Rückschlüsse auf Geometrie und Lage zu. Zusätzlich werden historische Erkenntnisse aus der Vorerkundung herangezogen, um zu bewerten, ob es sich um ein kampfmittelrelevantes Objekt handeln kann.
Gerade diese Kombination aus Messtechnik und fachlicher Einordnung ist entscheidend für die Aussagekraft der Geomagnetik. Während die Messung sämtliche metallischen Auffälligkeiten erfasst, ermöglicht erst die strukturierte Auswertung eine klare Differenzierung zwischen relevanten Verdachtspunkten und technisch unkritischen Störkörpern.
In der Praxis bedeutet dies: Die Geomagnetik liefert eine vollständige und systematische Erfassung aller potenziell relevanten Objekte im Untergrund. Auf dieser Grundlage können gezielt weitere Maßnahmen geplant werden – sei es eine vertiefende Untersuchung, eine Freilegung oder die abschließende Bewertung der Freigabefähigkeit.
Messgenauigkeit und Einflussfaktoren der Geomagnetik
Messgenauigkeit
Die Aussagekraft der Geomagnetik hängt maßgeblich von den physikalischen Rahmenbedingungen des Untergrunds sowie von der Qualität der Datenerfassung und -auswertung ab. Eine pauschale Bewertung der Genauigkeit ist daher nicht möglich – entscheidend ist stets die projektspezifische Einordnung.
Grundsätzlich ermöglicht die Geomagnetik eine sehr hohe Detektionssicherheit für ferromagnetische Objekte. Bereits kleinste Veränderungen im Erdmagnetfeld können durch moderne Messsysteme erfasst werden. In der Praxis lassen sich dadurch auch kleinere metallische Störkörper zuverlässig identifizieren, sofern keine erheblichen Störeinflüsse vorliegen.
Ein zentraler Einflussfaktor ist die Beschaffenheit des Untergrunds. Homogene Böden mit geringer magnetischer Eigenstörung bieten ideale Voraussetzungen für eine klare Signaltrennung. In solchen Fällen lassen sich Anomalien präzise lokalisieren und hinsichtlich ihrer Ausprägung gut bewerten.
Demgegenüber führen inhomogene oder stark überprägte Untergründe zu einer erhöhten Komplexität der Messdaten. Auffüllungen, Bauschutt, industrielle Vorbelastungen oder vorhandene Infrastruktur können das Magnetfeld lokal verändern und zusätzliche Signale erzeugen. Diese sogenannten Störkulissen erschweren die eindeutige Zuordnung einzelner Anomalien.
Auch oberirdische Einflüsse spielen eine Rolle. Metallische Einbauten wie Zäune, Fahrzeuge, Maschinen oder Versorgungsleitungen können das Messergebnis beeinflussen, wenn sie sich im unmittelbaren Umfeld der Messfläche befinden. Eine fachgerechte Messplanung berücksichtigt diese Faktoren und minimiert deren Einfluss soweit technisch möglich.
Ein weiterer entscheidender Punkt ist die Messtechnik selbst. Die Qualität der Sensorik, die Auflösung der Messraster sowie die exakte Positionsbestimmung haben direkten Einfluss auf die spätere Auswertbarkeit. Hochauflösende Messungen ermöglichen eine deutlich präzisere Abgrenzung einzelner Anomalien und reduzieren Interpretationsspielräume.
Die eigentliche Differenzierung erfolgt jedoch nicht während der Messung, sondern im Rahmen der fachtechnischen Auswertung. Hier werden die erfassten Daten systematisch analysiert, gefiltert und im Kontext der vorhandenen Verdachtslage interpretiert. Erst durch diese Einordnung entsteht eine belastbare Aussage darüber, ob eine Anomalie kampfmittelrelevant sein kann oder nicht.
Besondere Bedeutung kommt dabei der Erfahrung des auswertenden Fachpersonals zu. Die Interpretation magnetischer Daten erfordert ein tiefes Verständnis der physikalischen Zusammenhänge sowie der typischen Erscheinungsbilder unterschiedlicher Störkörper. Standardisierte Automatismen reichen hierfür nicht aus.
In der Gesamtschau zeigt sich: Die Geomagnetik ist ein hochpräzises Verfahren, dessen Aussagekraft jedoch unmittelbar von der Qualität der Planung, Durchführung und Auswertung abhängt. Richtig eingesetzt, liefert sie eine belastbare Grundlage für die Bewertung von Verdachtsflächen und die Ableitung weiterer Maßnahmen innerhalb der Kampfmittelsondierung.
Grenzen der Geomagnetik – wann zusätzliche Verfahren erforderlich sind
Blindgänger
Die Geomagnetik ist eines der leistungsfähigsten Verfahren innerhalb der Kampfmittelsondierung. Dennoch unterliegt sie physikalischen und methodischen Grenzen, die bei der Planung und Bewertung zwingend berücksichtigt werden müssen.
Eine zentrale Einschränkung besteht darin, dass ausschließlich ferromagnetische Objekte zuverlässig detektiert werden können. Nicht-magnetische Materialien oder nur schwach magnetisierbare Objekte erzeugen keine oder nur sehr geringe messbare Veränderungen im Erdmagnetfeld. In solchen Fällen kann eine alleinige geomagnetische Untersuchung keine vollständige Aussage über den Untergrund liefern.
Auch die Tiefenreichweite ist begrenzt. Mit zunehmender Tiefe nimmt die Signalstärke potenzieller Störkörper ab, während gleichzeitig äußere Einflüsse und Hintergrundrauschen an Bedeutung gewinnen. Bei größeren Eingriffstiefen – etwa bei Baugruben, Pfahlgründungen oder komplexen Infrastrukturmaßnahmen – kann daher eine ergänzende Tiefensondierung erforderlich werden, um tiefer liegende Bereiche zuverlässig zu bewerten.
Ein weiterer limitierender Faktor ist die sogenannte Störkulisse. In urbanen oder industriell geprägten Bereichen überlagern sich häufig zahlreiche magnetische Einflüsse, etwa durch Leitungen, Bewehrungen, Schrottanteile im Boden oder technische Infrastruktur. Diese Überlagerungen können die eindeutige Identifikation einzelner Anomalien erheblich erschweren oder in Einzelfällen sogar unmöglich machen.
Hinzu kommt, dass die Geomagnetik primär auf die Detektion von Objekten ausgerichtet ist, nicht jedoch auf die strukturelle Analyse des Untergrunds. Informationen über Schichtverläufe, Hohlräume, Auffüllungen oder bauliche Einbauten lassen sich nur eingeschränkt ableiten. Gerade in komplexen Baugrundsituationen kann dies eine relevante Einschränkung darstellen.
In solchen Fällen ist die Kombination mit ergänzenden Verfahren erforderlich. Insbesondere der Einsatz von Georadar ermöglicht eine detaillierte strukturelle Untersuchung des Untergrunds und liefert zusätzliche Informationen über Schichtaufbau, Leitungen und nicht-magnetische Auffälligkeiten. Auch elektromagnetische Verfahren wie TDEM können zur weiteren Differenzierung beitragen, wenn die Verdachtslage dies erfordert.
Die Entscheidung über den Einsatz zusätzlicher Methoden erfolgt stets auf Grundlage der vorhandenen Verdachtslage, der geplanten Eingriffstiefe sowie der spezifischen Projektanforderungen. Ziel ist es, nicht möglichst viele Verfahren einzusetzen, sondern die fachlich richtige Kombination zu wählen, um eine belastbare Gesamtbewertung zu erreichen.
In der Praxis zeigt sich, dass gerade komplexe Projekte eine abgestimmte Methodik erfordern. Die Geomagnetik bildet dabei häufig die Grundlage der Untersuchung, wird jedoch gezielt durch weitere Verfahren ergänzt, sobald ihre physikalischen Grenzen erreicht sind.
Für Auftraggeber bedeutet dies einen entscheidenden Vorteil: Statt einer isolierten Betrachtung einzelner Messmethoden entsteht eine strukturierte und belastbare Entscheidungsgrundlage. Risiken können frühzeitig erkannt, Unsicherheiten reduziert und Bauprozesse deutlich besser planbar gestaltet werden.
Typische Einsatzbereiche der Geomagnetik in der Kampfmittelsondierung
Die Geomagnetik wird in einer Vielzahl von Projekten eingesetzt, in denen eine belastbare Bewertung der Untergrundsituation vor bodeneingreifenden Maßnahmen erforderlich ist. Ihre Stärke liegt insbesondere in der schnellen, flächendeckenden Erfassung potenzieller Anomalien und der effizienten Eingrenzung von Verdachtsbereichen.
Ein klassischer Einsatzbereich sind Baugruben und Tiefbauprojekte. Bereits vor Beginn der Erdarbeiten ermöglicht die geomagnetische Untersuchung eine systematische Bewertung der Fläche. Dadurch können potenzielle Störkörper frühzeitig identifiziert und gezielt weiter untersucht werden, bevor sicherheitskritische Eingriffe erfolgen.
Auch im Bereich Straßen- und Tiefbau spielt die Geomagnetik eine zentrale Rolle. Insbesondere bei linearen Bauvorhaben wie Trassen oder Erschließungsmaßnahmen ist eine durchgehende Untersuchung der geplanten Eingriffsbereiche erforderlich. Hier ermöglicht die Methode eine wirtschaftliche und gleichzeitig hochauflösende Erfassung großer Flächen.
Ein weiterer wesentlicher Anwendungsbereich sind Leitungsbauprojekte sowie Energie- und Infrastrukturmaßnahmen. Bei der Verlegung von Versorgungsleitungen oder beim Ausbau technischer Infrastruktur ist die Kenntnis möglicher Störkörper im Baugrund entscheidend, um Kollisionen, Bauverzögerungen und sicherheitsrelevante Zwischenfälle zu vermeiden.
Im Kontext von Bahn- und Trassenprojekten gewinnt die Geomagnetik besondere Bedeutung. Die Kombination aus langen Strecken, variierenden Bodenverhältnissen und häufig erhöhter historischer Belastung erfordert eine methodisch saubere und flächendeckende Untersuchung. Hier bildet die Geomagnetik regelmäßig die Grundlage für die weitere Projektplanung.
Auch im Bereich Industrie- und Gewerbeflächen kommt die Methode häufig zum Einsatz. Gerade auf ehemals genutzten oder überprägten Flächen ist die Störkulisse oft hoch, sodass eine strukturierte Erfassung und Bewertung aller magnetischen Auffälligkeiten erforderlich ist, um eine belastbare Aussage zur Nutzbarkeit zu treffen.
Im Wohnungsbau und bei Erschließungsmaßnahmen dient die Geomagnetik als zentrales Instrument der Risikominimierung. Vor Beginn der Bauarbeiten wird die Fläche systematisch untersucht, um eine sichere Grundlage für Planung, Genehmigung und Ausführung zu schaffen.
Schließlich ist die Geomagnetik auch im kommunalen Bereich von hoher Relevanz. Bei kommunalen Vorhaben – etwa bei der Entwicklung neuer Baugebiete, bei Infrastrukturmaßnahmen oder bei öffentlichen Bauprojekten – stellt sie sicher, dass mögliche Risiken frühzeitig erkannt und fachlich bewertet werden können.
In der Praxis zeigt sich, dass die Geomagnetik selten isoliert eingesetzt wird. Vielmehr ist sie integraler Bestandteil einer abgestimmten Gesamtstrategie, die je nach Projektanforderung durch weitere Verfahren ergänzt wird. Insbesondere bei komplexen oder tiefreichenden Eingriffen erfolgt eine gezielte Kombination mit Tiefensondierung oder strukturellen Untersuchungsmethoden wie Georadar, um eine vollständige Bewertung der Untergrundsituation zu gewährleisten.
Unsere Verfahren der Geomagnetik in der Kampfmittelsondierung
Die Qualität einer geomagnetischen Untersuchung wird nicht allein durch den Einsatz von Messtechnik bestimmt, sondern durch die fachgerechte Kombination aus Untersuchungskonzept, Messsystem, Datenerfassung und Auswertung. Entscheidend ist, dass die gewählte Methodik exakt auf die jeweilige Verdachtslage, die Flächenbeschaffenheit und die projektbezogenen Anforderungen abgestimmt wird.
Im Zentrum steht dabei die differenzierte Erfassung magnetischer Feldveränderungen, die durch metallische Störkörper im Untergrund verursacht werden. Diese Veränderungen werden hochauflösend gemessen, positionsgenau erfasst und anschließend fachtechnisch interpretiert.
Je nach Projektanforderung kommen unterschiedliche Messstrategien zum Einsatz.
-
Flächendeckende Rastermessung
Die flächendeckende Rastermessung bildet die Grundlage der meisten geomagnetischen Untersuchungen. Hierbei wird die zu untersuchende Fläche systematisch in definierten Messlinien oder Messrastern begangen.
Ziel ist es, eine vollständige und lückenlose Erfassung aller magnetischen Auffälligkeiten im Untersuchungsbereich zu gewährleisten. Die Messdaten werden dabei kontinuierlich aufgezeichnet und mit hochpräzisen Positionsdaten verknüpft.
Dieses Verfahren eignet sich insbesondere für große Flächen, bei denen eine erste belastbare Bewertung der Verdachtsfläche erforderlich ist und dient häufig als Grundlage für nachgelagerte Maßnahmen innerhalb der Kampfmittelsondierung.
-
Differenzmagnetische Messverfahren
Ein zentraler Bestandteil moderner geomagnetischer Untersuchungen ist die differenzmagnetische Messung. Dabei werden mehrere Sensoren gleichzeitig eingesetzt, um lokale Veränderungen des Erdmagnetfeldes präzise zu erfassen und großräumige Störeinflüsse zu reduzieren.
Durch diese Methodik können selbst kleine oder tief liegende Störkörper zuverlässig erkannt werden. Gleichzeitig wird die Messqualität deutlich erhöht, insbesondere in Bereichen mit komplexer Störkulisse oder heterogenen Bodenverhältnissen.
Die differenzmagnetische Messung ist damit die entscheidende Grundlage für eine präzise Bewertung der erfassten Anomalien und deren Einordnung im Kontext der bestehenden Verdachtslage.
-
Messung in störintensiven Bereichen
In der Praxis sind viele Flächen durch vorhandene Infrastruktur, Leitungen, Einbauten oder metallische Fremdkörper beeinflusst. Diese sogenannte Störkulisse kann die Aussagekraft geomagnetischer Messungen erheblich beeinflussen.
Für solche Bereiche sind angepasste Messstrategien erforderlich. Dazu gehören unter anderem eine veränderte Sensoranordnung, reduzierte Messabstände sowie eine differenzierte Auswertung der Messdaten.
Gerade in urbanen oder industriell geprägten Bereichen ist die Fähigkeit, relevante Anomalien von irrelevanten Störsignalen zu unterscheiden, entscheidend für die Qualität der gesamten Sondierung.
-
Positionsgenaue Datenerfassung und Georeferenzierung
Ein wesentlicher Bestandteil der geomagnetischen Untersuchung ist die exakte Verortung aller Messdaten. Nur wenn jede gemessene Anomalie eindeutig einer Position im Gelände zugeordnet werden kann, ist eine belastbare Weiterverarbeitung möglich.
Hierzu werden moderne Positionierungssysteme eingesetzt, die eine hochgenaue Georeferenzierung der Messdaten ermöglichen. Dadurch können Auffälligkeiten nicht nur erkannt, sondern auch eindeutig lokalisiert und für weitere Maßnahmen nutzbar gemacht werden.
Diese positionsgenaue Erfassung bildet die Grundlage für alle weiteren Schritte, insbesondere für die Planung von Freilegungen, Räummaßnahmen oder ergänzenden Untersuchungen.
-
Fachtechnische Auswertung und Interpretation
Die eigentliche Qualität einer geomagnetischen Untersuchung zeigt sich in der Auswertung der erhobenen Daten. Rohdaten allein liefern noch keine belastbare Aussage über die tatsächliche Gefährdung.
Erst durch die fachtechnische Interpretation können Anomalien klassifiziert, bewertet und in den Kontext der bestehenden Kampfmittelsondierung eingeordnet werden. Dabei werden unter anderem Signalstärke, Signalform, Lagebeziehung und die geologische Situation berücksichtigt.
Das Ergebnis ist keine bloße Datensammlung, sondern eine strukturierte und nachvollziehbare Bewertung, die als Grundlage für weitere Entscheidungen dient – insbesondere im Hinblick auf die Freigabefähigkeit der untersuchten Fläche.
-
Kombination mit ergänzenden Verfahren
In vielen Projekten reicht die alleinige geomagnetische Untersuchung nicht aus, um eine vollständige Bewertung der Untergrundsituation vorzunehmen. Dies gilt insbesondere bei komplexen Verdachtslagen, hoher Störkulisse oder größeren Eingriffstiefen.
In solchen Fällen wird die Geomagnetik gezielt mit weiteren Verfahren kombiniert. Dazu gehören insbesondere die Oberflächensondierung als übergeordneter Untersuchungsansatz, die Tiefensondierung zur gezielten Analyse tiefer liegender Bereiche sowie strukturorientierte Verfahren wie Georadar und TDEM.
Diese kombinierte Herangehensweise stellt sicher, dass alle relevanten Einflussfaktoren berücksichtigt werden und eine belastbare Gesamtbewertung des Baugrunds erfolgen kann.
Ablauf einer geomagnetischen Untersuchung
-
1. Vorerkundung und Analyse der Verdachtslage
Jede geomagnetische Untersuchung beginnt mit der systematischen Auswertung der historischen Luftbildauswertung sowie vorhandener Unterlagen zur Verdachtslage. Hierbei werden frühere Kriegseinwirkungen, bekannte Belastungsbereiche und projektspezifische Risiken identifiziert.
Auf dieser Grundlage wird bewertet, ob eine reine Oberflächensondierung ausreichend ist oder ob ergänzende Maßnahmen wie die Tiefensondierung erforderlich werden.
-
2. Entwicklung des Untersuchungskonzepts
Auf Basis der Vorerkundung wird ein projektspezifisches Konzept für die Geomagnetik erstellt. Dieses definiert die Messstrategie, die Rasterdichte sowie die technischen Parameter der Untersuchung.
Dabei werden insbesondere die geplante Nutzung der Fläche, die zu erwartende Störkulisse sowie die Anforderungen an die spätere Freigabefähigkeit berücksichtigt.
-
3. Einrichtung der Messfläche
Vor Beginn der Messung wird die Untersuchungsfläche vorbereitet. Dazu gehört die Definition von Messlinien, die Einrichtung eines Messrasters sowie die Sicherstellung optimaler Messbedingungen.
In Bereichen mit erhöhter Störkulisse oder eingeschränkter Zugänglichkeit erfolgt eine angepasste Planung, um dennoch eine belastbare Sondierung zu gewährleisten.
-
4. Durchführung der geomagnetischen Messung
Die eigentliche Messung erfolgt durch systematisches Begehen der Fläche unter Einsatz hochsensibler Magnetometersysteme. Dabei werden kontinuierlich magnetische Feldveränderungen erfasst und positionsgenau dokumentiert.
Ziel ist die vollständige Erfassung aller relevanten Anomalien im Untersuchungsbereich als Grundlage der weiteren Kampfmittelsondierung.
-
5. Datenauswertung und Anomalienklassifikation
Nach Abschluss der Messung erfolgt die fachtechnische Auswertung der erhobenen Daten. Hierbei werden die erfassten Signale analysiert, klassifiziert und im Kontext der bestehenden Verdachtslage bewertet.
Es erfolgt eine Differenzierung zwischen relevanten Störkörpern und irrelevanten Störsignalen, um eine belastbare Entscheidungsgrundlage zu schaffen.
-
6. Ableitung von Maßnahmen
Auf Grundlage der Auswertung wird entschieden, welche weiteren Schritte erforderlich sind. Je nach Ergebnis können dies gezielte Freilegungen, Räummaßnahmen oder ergänzende Untersuchungen wie eine Tiefensondierung sein.
Die Maßnahmen werden projektbezogen abgestimmt und dienen der sicheren Klärung identifizierter Auffälligkeiten.
-
7. Dokumentation und Freigabegrundlage
Abschließend erfolgt die Erstellung einer vollständigen und prüffähigen Dokumentation. Diese enthält alle relevanten Messdaten, die Bewertung der Anomalien sowie konkrete Handlungsempfehlungen.
Die Dokumentation bildet die Grundlage für die abschließende Bewertung der Freigabefähigkeit und dient als Nachweis gegenüber Auftraggebern, Planern und Behörden.
Wann ist eine geomagnetische Untersuchung sinnvoll – und wann nicht?
Eine geomagnetische Untersuchung ist immer dann sinnvoll, wenn eine belastbare Bewertung der Verdachtslage im oberflächennahen Bereich erforderlich ist und davon auszugehen ist, dass ferromagnetische Störkörper im Untergrund vorhanden sein könnten.
Typische Einsatzfälle ergeben sich insbesondere dann, wenn Bauvorhaben auf Flächen mit historischer Belastung geplant sind oder eine sichere Grundlage für die spätere Freigabefähigkeit geschaffen werden muss.
Sinnvoll ist Geomagnetik insbesondere bei:
Flächen mit ungeklärter oder erhöhter Verdachtslage
großflächigen Bauvorhaben mit Bedarf an schneller Oberflächensondierung
Projekten im Straßen- und Tiefbau sowie bei Baugruben
Leitungs- und Infrastrukturmaßnahmen im Bereich Leitungs- und Trassenbau
Vorerkundungen zur Planung weiterführender Maßnahmen der Kampfmittelsondierung
Gerade bei großflächigen Untersuchungen ermöglicht die Geomagnetik eine wirtschaftliche und gleichzeitig belastbare Erstbewertung, auf deren Grundlage weitere Schritte gezielt geplant werden können.
Nicht ausreichend oder nur eingeschränkt sinnvoll ist Geomagnetik bei:
nicht-ferromagnetischen Objekten oder Materialien ohne magnetische Signatur
stark überbauten oder technisch überprägten Flächen mit hoher Störkulisse
Bereichen mit massiven Einbauten, Leitungen oder Infrastruktur im Untergrund
komplexen Untergrundverhältnissen, bei denen strukturelle Informationen erforderlich sind
In diesen Fällen stößt die Geomagnetik an ihre methodischen Grenzen. Eine alleinige Bewertung auf dieser Grundlage ist dann nicht ausreichend.
Ergänzende oder alternative Verfahren sind erforderlich bei:
Bedarf an struktureller Untergrundanalyse → Einsatz von Georadar
komplexen Verdachtslagen mit unterschiedlichen Signaltypen → Kombination mehrerer Verfahren innerhalb der Oberflächensondierung
Eingriffen in größere Tiefenbereiche → ergänzende Tiefensondierung
Entscheidend ist dabei nicht die isolierte Anwendung eines einzelnen Verfahrens, sondern die fachlich richtige Kombination innerhalb eines abgestimmten Untersuchungskonzepts.
Fachliche Einordnung: Geomagnetik als Teil des Gesamtprozesses
Die Geomagnetik ist kein isoliertes Verfahren, sondern Bestandteil eines strukturierten Gesamtprozesses aus historischer Luftbildauswertung, geophysikalischer Untersuchung und fachlicher Bewertung.
Sie dient in der Regel als erster operativer Schritt zur Eingrenzung von Auffälligkeiten und bildet damit die Grundlage für weiterführende Maßnahmen wie Räummaßnahmen, gezielte Untersuchungen oder ergänzende Sondierungen.
Entscheidend ist die richtige Einordnung – nicht das Verfahren allein
Ob eine geomagnetische Untersuchung sinnvoll ist, lässt sich nicht pauschal beantworten. Maßgeblich sind:
die konkrete Verdachtslage
die geplante Eingriffstiefe
die geologischen und technischen Rahmenbedingungen
die Anforderungen an die spätere Freigabefähigkeit
Was kostet eine geomagnetische Untersuchung?
Die Kosten einer Geomagnetik im Rahmen der Kampfmittelsondierung lassen sich nicht pauschal über einen festen Quadratmeterpreis bestimmen. Maßgeblich ist nicht die reine Fläche, sondern der tatsächliche Untersuchungsaufwand, der sich aus der jeweiligen Verdachtslage und den projektspezifischen Rahmenbedingungen ergibt.
In der Praxis zeigt sich, dass vermeintlich vergleichbare Flächen erheblich unterschiedliche Anforderungen an die Oberflächensondierung stellen können – mit entsprechendem Einfluss auf Aufwand, Dauer und Kosten.
Welche Faktoren bestimmen die Kosten konkret?
Die wirtschaftliche Bewertung einer geomagnetischen Untersuchung basiert im Wesentlichen auf folgenden Einflussgrößen:
Größe und Zuschnitt der zu untersuchenden Fläche
Zugänglichkeit und Befahrbarkeit des Geländes
Art und Ausprägung der Verdachtslage
Störkulisse durch Bebauung, Infrastruktur oder Altlasten
erforderliche Messdichte und Untersuchungsauflösung
Dokumentations- und Auswertungsaufwand zur späteren Freigabefähigkeit
Gerade die Verdachtslage ist dabei der zentrale Kostenfaktor. Eine homogene Fläche mit geringer Belastung lässt sich deutlich effizienter untersuchen als ein technisch überprägtes oder historisch stark belastetes Areal.
Warum es keinen festen Quadratmeterpreis gibt
Ein pauschaler Quadratmeterpreis würde der fachlichen Realität nicht gerecht werden. Die Geomagnetik ist kein standardisiertes Produkt, sondern eine projektbezogene Untersuchungsleistung.
Zwei Flächen mit identischer Größe können sich hinsichtlich Aufwand und Aussagekraft erheblich unterscheiden, etwa durch:
Eine belastbare Kosteneinschätzung ist daher nur im Kontext einer fachlichen Vorprüfung möglich, in der die tatsächlichen Anforderungen der Kampfmittelsondierung bewertet werden.
Typische wirtschaftliche Einordnung in der Praxis
In der Praxis bewegt sich die Geomagnetik bei großflächigen, gut zugänglichen Arealen im unteren Kostenbereich innerhalb der Oberflächensondierung, da sie eine sehr effiziente Flächenleistung ermöglicht.
Der Aufwand steigt jedoch deutlich, wenn:
die Fläche stark überprägt oder schwer zugänglich ist
eine hohe Messdichte erforderlich wird
umfangreiche Auswertungen und Bewertungen notwendig sind
Entscheidend ist dabei nicht der kurzfristige Untersuchungspreis, sondern die Gesamtwirtschaftlichkeit des Projekts.
Kosten im Verhältnis zum Projektrisiko
Die Kosten einer geomagnetischen Untersuchung stehen regelmäßig in einem unmittelbaren Verhältnis zum vermiedenen Risiko.
Ohne eine fachgerechte Oberflächensondierung besteht die Gefahr:
ungeplanter Baustopps
kostenintensiver Nachträge
sicherheitskritischer Situationen während der Bauausführung
Vor diesem Hintergrund ist die Geomagnetik nicht als Kostenfaktor, sondern als wirtschaftliches Steuerungsinstrument innerhalb der Projektplanung zu betrachten.
Ziel: Planbare Kosten und sichere Entscheidungen
Eine fachgerecht geplante geomagnetische Untersuchung schafft:
eine belastbare Grundlage zur Bewertung der Verdachtslage
eine klare Entscheidungsbasis für weitere Maßnahmen
Planungssicherheit für Bauzeiten und Budgets
eine nachvollziehbare Dokumentation zur Freigabefähigkeit
Damit wird die Grundlage geschaffen, Risiken frühzeitig zu erkennen und kostenintensive Eingriffe während der Bauphase zu vermeiden.
Warum FONTANA-EOD?
-
Hochauflösende magnetische Messverfahren und lagegenaue Datenerfassung
Die von FONTANA-EOD durchgeführten Untersuchungen im Bereich der Geomagnetik basieren auf dem Einsatz hochsensibler Magnetometersysteme in Kombination mit einer präzisen, georeferenzierten Datenerfassung. Dadurch werden nicht nur einzelne magnetische Auffälligkeiten erkannt, sondern auch komplexe Störkörperverteilungen im Untergrund differenziert abgebildet. Dies ermöglicht eine nachvollziehbare und fachlich belastbare Grundlage für die Bewertung von Verdachtsflächen und die Ableitung weiterer Maßnahmen.
-
Geomagnetische Untergrundbewertung bei großflächigen und komplexen Arealen
Die Geomagnetik wird nicht schematisch eingesetzt, sondern gezielt dort, wo eine effiziente und flächendeckende Detektion ferromagnetischer Störkörper erforderlich ist. Insbesondere bei großflächigen Baugebieten, Infrastrukturtrassen oder historisch belasteten Arealen ermöglicht das Verfahren eine schnelle und zugleich präzise Erfassung relevanter Auffälligkeiten im Rahmen der Kampfmittelsondierung.
-
Fachliche Leitung durch sprengstoffrechtlich befähigte Einsatzverantwortliche
Die Durchführung und Bewertung der geomagnetischen Untersuchungen erfolgt unter fachlicher Leitung entsprechend qualifizierter und sprengstoffrechtlich befähigter Einsatzverantwortlicher. Dadurch ist sichergestellt, dass sicherheitsrelevante Entscheidungen nicht nur messtechnisch fundiert, sondern auch unter Berücksichtigung der einschlägigen rechtlichen Anforderungen getroffen werden.
-
Prüffähige Dokumentation bis zur belastbaren Freigabegrundlage
Die Dokumentation der geomagnetischen Untersuchung erfolgt strukturiert, nachvollziehbar und prüffähig. Sämtliche Messdaten, Anomalien, Bewertungen und Einschränkungen werden transparent dargestellt und können in eine projektbezogene Freigabedokumentation überführt werden. Dies schafft eine belastbare Grundlage für Freigabeentscheidungen sowie für die Abstimmung mit Auftraggebern, Planern und Behörden.
-
Schnelle Reaktionszeiten bundesweit
Durch eine abgestimmte Einsatzplanung und organisatorische Struktur ist FONTANA-EOD in der Lage, kurzfristig auf Projektanforderungen zu reagieren. Gerade bei zeitkritischen Bauvorhaben ermöglicht dies eine schnelle und zugleich fachlich fundierte Umsetzung geomagnetischer Untersuchungsmaßnahmen.
-
Arbeiten nach etablierten sicherheits- und fachtechnischen Standards
Die Durchführung der Geomagnetik orientiert sich an etablierten sicherheits- und fachtechnischen Standards der Kampfmittelbearbeitung. Maßgeblich ist dabei nicht die bloße Anwendung von Regelwerken, sondern deren projektspezifische, sachgerechte und nachvollziehbare Umsetzung im konkreten Einzelfall.
-
Klare, risikoorientierte Empfehlungen für Bauverantwortliche
Die Auswertung der geomagnetischen Messdaten erfolgt nicht isoliert, sondern im Kontext der gesamten Kampfmittelsondierung. Auftraggeber erhalten keine abstrakten Messergebnisse, sondern eine klare, risikoorientierte Einordnung mit konkreten Handlungsempfehlungen. Diese bilden die Grundlage für weiterführende Maßnahmen wie Tiefensondierung, Flächenräumung oder Bauaushubüberwachung und ermöglichen eine sichere und planbare Projektumsetzung.
Wann ist Geomagnetik ausreichend – und wann nicht?
Geomagnetische Untersuchungen sind ein zentrales Verfahren der Kampfmittelsondierung, jedoch nicht in jeder Projektkonstellation ausreichend. Entscheidend ist nicht das Verfahren selbst, sondern die konkrete Verdachtslage, die geplante Eingriffstiefe sowie die physikalischen Eigenschaften des Untergrunds.
In der Praxis zeigt sich, dass die Geomagnetik insbesondere dann ihre Stärken ausspielt, wenn ferromagnetische Störkörper im oberflächennahen Bereich erwartet werden und eine flächendeckende, wirtschaftliche Erstbewertung erforderlich ist. In solchen Fällen ermöglicht sie eine schnelle Eingrenzung potenzieller Auffälligkeiten und bildet eine belastbare Grundlage für die weitere Projektplanung.
Nicht ausreichend ist die Geomagnetik hingegen immer dann, wenn die zu erwartenden Störkörper außerhalb der physikalischen Reichweite des Verfahrens liegen oder wenn die projektspezifische Eingriffstiefe eine weitergehende Untersuchung erforderlich macht. Dies betrifft insbesondere tiefreichende Bauvorhaben, komplexe Gründungsmaßnahmen oder Bereiche mit erhöhter historischer Belastung.
Typische Fälle, in denen Geomagnetik ausreicht
Die Geomagnetik ist regelmäßig ausreichend, wenn eine oberflächennahe Bewertung der Verdachtslage im Vordergrund steht und keine Hinweise auf tiefer liegende Störkörper bestehen.
Dies betrifft insbesondere:
großflächige Baugrundstücke ohne tiefreichende Eingriffe
erste Risikobewertungen im Rahmen der historischen Luftbildauswertung
Projekte mit geringer Eingriffstiefe
homogene Untergrundverhältnisse ohne komplexe Störkulisse
In diesen Fällen stellt die Geomagnetik eine wirtschaftlich und technisch sinnvolle Lösung dar, um Verdachtsflächen systematisch zu untersuchen und eine erste Entscheidungsgrundlage zu schaffen.
Wann Geomagnetik nicht mehr ausreicht
Die Grenzen der Geomagnetik sind erreicht, sobald die Fragestellung über den oberflächennahen Bereich hinausgeht oder die Verdachtslage eine höhere Auflösung und Tiefenwirkung erfordert.
Eine ergänzende oder weiterführende Untersuchung ist insbesondere erforderlich bei:
Baugruben, Tiefgaragen und größeren Eingriffstiefen
Pfahlgründungen und Spundwänden
komplexen Infrastrukturmaßnahmen
heterogenen oder stark gestörten Untergrundverhältnissen
konkreten Hinweisen auf tief liegende Kampfmittel
In diesen Fällen reicht eine rein geomagnetische Betrachtung nicht aus, um eine belastbare Aussage zur tatsächlichen Gefährdung zu treffen.
Entscheidungsgrundlage: Welche Methode ist im konkreten Projekt erforderlich?
Die Auswahl des geeigneten Verfahrens erfolgt nicht schematisch, sondern ausschließlich auf Grundlage einer fachlichen Bewertung der tatsächlichen Rahmenbedingungen.
Maßgeblich sind insbesondere:
Abgrenzung zu Tiefensondierung und Bohrlochsondierung
Sobald die Eingriffstiefe eines Projekts die Reichweite oberflächennaher Verfahren überschreitet, ist eine gezielte Tiefensondierung erforderlich. Diese ermöglicht die Untersuchung definierter Tiefenbereiche und stellt sicher, dass auch mehrere Meter unter der Geländeoberkante liegende Störkörper zuverlässig erkannt oder ausgeschlossen werden.
Die Bohrlochsondierung stellt dabei das zentrale Verfahren dar, um kritische Tiefenprofile präzise zu analysieren und eine belastbare Bewertung der Freigabefähigkeit zu ermöglichen.
Geomagnetik und Tiefensondierung stehen daher nicht im Wettbewerb, sondern bilden aufeinander abgestimmte Untersuchungsschritte innerhalb eines strukturierten Gesamtprozesses.
die konkrete Verdachtslage
die geplante Eingriffstiefe
die geologischen und physikalischen Eigenschaften des Untergrunds
die Anforderungen des Bauvorhabens
Erst die Kombination dieser Faktoren ermöglicht eine belastbare Entscheidung darüber, ob eine Geomagnetik ausreichend ist oder ob weiterführende Maßnahmen wie Tiefensondierung, Flächenräumung oder Bauaushubüberwachung erforderlich werden.
Vorteile der Geomagnetik für Ihr Projekt
Die Geomagnetik ist eines der effizientesten Verfahren zur frühzeitigen Bewertung von Verdachtsflächen im Rahmen der Kampfmittelsondierung. Sie ermöglicht eine großflächige, schnelle und zugleich hochpräzise Erfassung magnetischer Auffälligkeiten im Untergrund und bildet damit die Grundlage für belastbare Entscheidungen in der weiteren Projektplanung.
-
Flächendeckende und wirtschaftliche Untersuchung großer Areale
Im Vergleich zu punktuellen Verfahren ermöglicht die Geomagnetik eine systematische Untersuchung ganzer Bauflächen in kurzer Zeit. Gerade bei großflächigen Projekten im Straßen- und Tiefbau, bei Erschließungsmaßnahmen oder im Bereich Industrie und Gewerbe ist dies entscheidend, um Risiken frühzeitig zu identifizieren und unnötige Verzögerungen im Bauablauf zu vermeiden.
-
Frühzeitige Identifikation kampfmittelrelevanter Auffälligkeiten
Durch die Messung kleinster Veränderungen im magnetischen Feld lassen sich potenzielle Störkörper bereits vor Beginn bodeneingreifender Maßnahmen erkennen. Dies betrifft insbesondere metallische Objekte wie Blindgänger, Munition oder sonstige Kampfmittelreste, die sich im Untergrund befinden können. Die Geomagnetik schafft damit die notwendige Grundlage für eine fundierte Bewertung der tatsächlichen Gefährdungslage.
-
Optimale Grundlage für weiterführende Maßnahmen
Die Ergebnisse der Geomagnetik werden nicht isoliert betrachtet, sondern gezielt in den Gesamtprozess der Kampfmittelsondierung integriert. Auffälligkeiten können präzise lokalisiert und anschließend durch geeignete Maßnahmen wie Tiefensondierung, Flächenräumung oder Bauaushubüberwachung weiter untersucht oder abgesichert werden. Dadurch entsteht ein strukturierter und planbarer Projektablauf.
-
Minimierung von Bauzeit- und Kostenrisiken
Eine frühzeitig durchgeführte Geomagnetik reduziert das Risiko ungeplanter Funde während der Bauphase erheblich. Dadurch lassen sich Baustopps, Nachträge und sicherheitskritische Situationen vermeiden. Für Bauherren, Planer und ausführende Unternehmen bedeutet dies eine deutlich höhere Planungs- und Kostensicherheit.
-
Zerstörungsfreie Untersuchung ohne Eingriff in den Baugrund
Die Geomagnetik erfolgt vollständig zerstörungsfrei. Es sind keine Eingriffe in den Boden erforderlich, wodurch bestehende Flächen, Infrastruktur oder Bauwerke nicht beeinträchtigt werden. Dies ermöglicht den Einsatz auch in sensiblen Bereichen sowie in frühen Projektphasen.
Geomagnetik-Untersuchung fachlich bewerten lassen – Projektanfrage stellen
-
Wenn Sie den Einsatz von Geomagnetik im Rahmen einer Kampfmittelsondierung planen oder eine bestehende Verdachtsfläche fachlich einordnen lassen möchten, ist eine frühzeitige und methodisch fundierte Bewertung entscheidend für den weiteren Projektverlauf. Die Frage, ob Geomagnetik geeignet ist, welche Aussage damit getroffen werden kann und ob ergänzende Verfahren erforderlich sind, lässt sich nur im konkreten Projektkontext belastbar beantworten.
FONTANA-EOD unterstützt Bauherren, Planungsbüros, Unternehmen und öffentliche Auftraggeber bei der fachgerechten Bewertung von Untersuchungsflächen. Die Einordnung erfolgt nicht schematisch, sondern unter Berücksichtigung von Verdachtslage, Untergrundverhältnissen, geplanter Eingriffstiefe und projektspezifischen Anforderungen. Ziel ist es, eine nachvollziehbare Entscheidungsgrundlage für die weitere Vorgehensweise innerhalb der Oberflächensondierung und der gesamten Kampfmitteluntersuchung zu schaffen.
Auf dieser Basis wird geprüft, ob Geomagnetik als alleiniges Verfahren ausreicht oder ob eine Kombination mit Georadar (GPR), TDEM oder weiterführenden Maßnahmen wie Tiefensondierung, Flächenräumung oder Bauaushubüberwachung erforderlich ist. Die Bewertung erfolgt stets mit dem Ziel, Risiken zu erkennen, unnötige Maßnahmen zu vermeiden und den Bauablauf sicher und planbar zu gestalten.
Sie erhalten eine fachliche Ersteinschätzung, die auf Ihr konkretes Projekt zugeschnitten ist und eine klare Orientierung für die nächsten Schritte bietet.
Kontaktieren Sie uns für eine unverbindliche Ersteinschätzung Ihres Projekts.
Telefon: +49 (0) 6843 – 999 499 7
oder über die Anfragefunktion auf dieser Seite.
FONTANA-EOD ist für Projektanfragen durchgehend erreichbar.
