Oberflächensondierung bei Kampfmittelverdacht

Eine Oberflächensondierung hilft bei der Entscheidung, wie ein Bauvorhaben bei Kampfmittelverdacht vorbereitet werden kann. FONTANA-EOD untersucht das Baufeld zerstörungsfrei von der Oberfläche aus. Je nach Verdachtslage, Untergrund und geplantem Eingriff kommen Geomagnetik, TDEM oder Georadar (GPR) infrage. Die Messdaten zeigen auffällige Bereiche und Grenzen der Untersuchung. Daraus ergeben sich Grundlagen für Planung, Ausschreibung und mögliche Folgemaßnahmen.

Fläche prüfen

Oberfläche und Zugänglichkeit klären.

Verfahren wählen

Geomagnetik, TDEM und GPR abgleichen.

Ergebnis nutzen

Anomalien und Grenzen dokumentieren.

Eignung der Oberflächensondierung

Wann eine Oberflächensondierung fachlich sinnvoll ist

Die Oberflächensondierung ist eine zerstörungsfreie geophysikalische Untersuchung von der Gelände- oder Bauteiloberfläche aus. Die Verfahren erfassen magnetische, elektrisch leitfähige oder strukturelle Auffälligkeiten. Verdachtslage, Zielobjekt, Untergrund, Störeinflüsse und der geplante Bodeneingriff bestimmen, ob die Untersuchung sinnvoll ist und welche Aussage sie erlaubt. Messgrenzen und weiterer Untersuchungsbedarf werden für das konkrete Baufeld festgehalten.

  • Historische Unterlagen oder eine Luftbildauswertung geben Hinweise auf eine mögliche Kampfmittelbelastung.
  • Auf einer Verdachtsfläche sind Erdarbeiten, Leitungsgräben, Straßenbau oder Gründungen geplant.
  • Behördliche Vorgaben oder die Gefährdungsbeurteilung müssen bei der Wahl der Untersuchung berücksichtigt werden.
  • Bei größeren Flächen oder Trassen sollen Messbereiche und weiterer Untersuchungsbedarf räumlich abgegrenzt werden.
Verfahren auswählen

Geomagnetik, TDEM und Georadar im Vergleich

Die drei Verfahren erfassen unterschiedliche Merkmale. Der Vergleich zeigt, welche Aussage sie liefern und wodurch die Messung begrenzt werden kann.

VerfahrenFachlicher BeitragWichtige Grenze
GeomagnetikErfasst magnetische Auffälligkeiten.Metallische Umgebung und andere magnetische Störungen können Signale überlagern.
TDEMErfasst die elektrische Antwort leitfähiger Objekte.Benachbarte Leitungen oder metallische Installationen können die Zuordnung erschweren.
Georadar (Bodenradar)Stellt Grenzflächen und strukturelle Auffälligkeiten dar.Leitfähige Schichten, Feuchte und Abschirmung können die Auswertung begrenzen.
Verfahren und Kombinationen im Detail

Die Verfahrenswahl beginnt mit dem Untersuchungsziel. Gesucht wird nicht abstrakt „nach Kampfmitteln“, sondern nach bestimmten Objektarten in einem definierten Flächen- und Tiefenbereich unter konkreten Messbedingungen. Daraus ergibt sich, welches physikalische Messprinzip geeignet ist, welche Datenqualität erwartet werden kann und welche ergänzende Maßnahme für nicht auswertbare Bereiche vorzusehen ist.

Eine historische Luftbildauswertung grenzt den Verdacht vor der technischen Messplanung ein. Bildqualität, zeitliche Abdeckung und verfügbare Quellen begrenzen ihre Aussage; Verdachtsbereiche und Datenlücken werden im Bericht räumlich beschrieben. Ergibt die technische Untersuchung weiteren Bearbeitungsbedarf, werden Zielpunktprüfung und gegebenenfalls Flächenräumung nach dem Befund geplant. Deren Räumziel, Zugänglichkeit und Arbeitsbedingungen bestimmen den Umfang; Befund- und Räumprotokolle dokumentieren die tatsächlich bearbeiteten Bereiche und Übergaben.

Darstellung einer Person mit einem Mehrkanal-Messwagen auf einer markierten Erdfläche

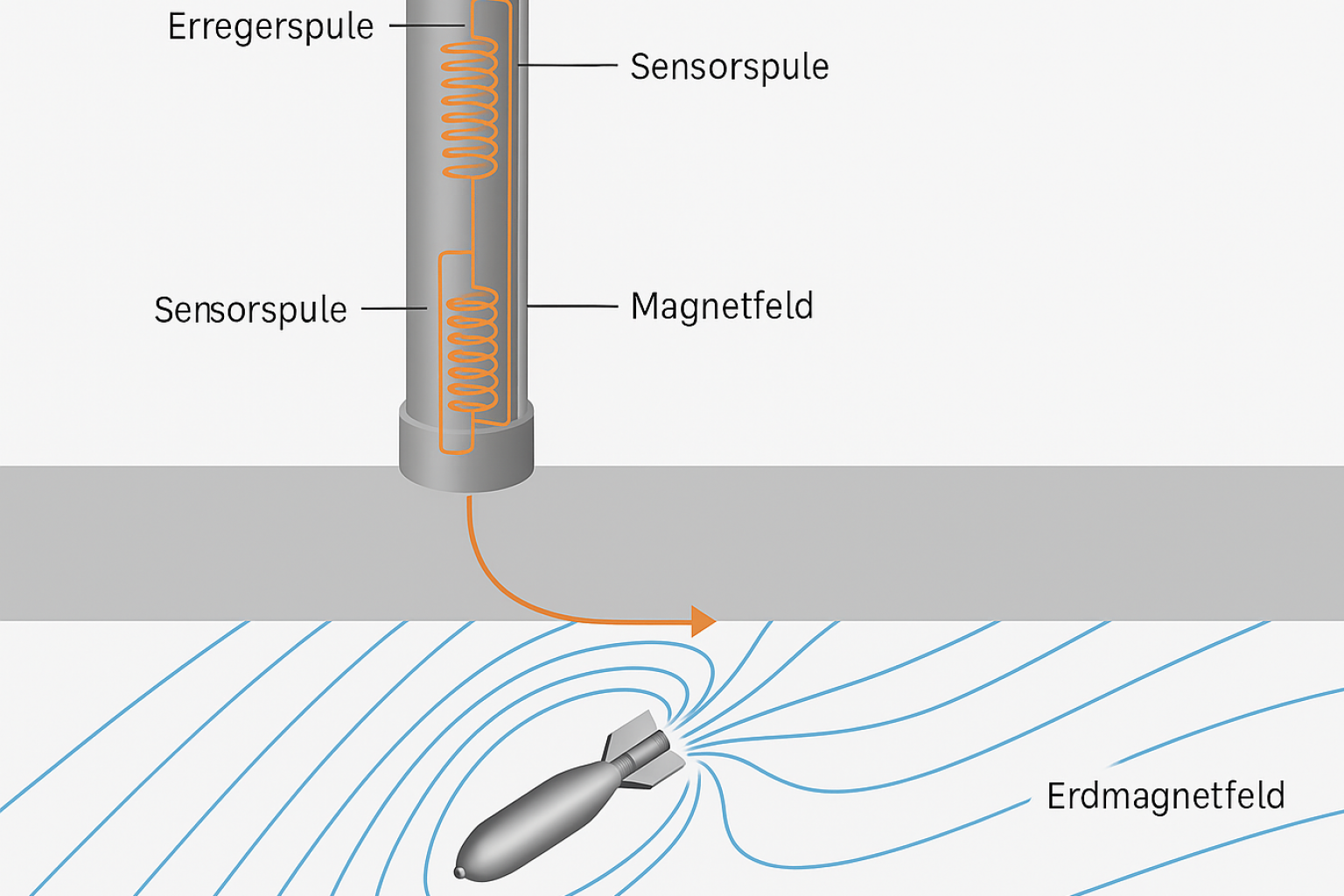

Geomagnetik für ferromagnetische Auffälligkeiten

Die Geomagnetik erfasst Veränderungen des natürlichen Erdmagnetfelds, die insbesondere durch eisenhaltige beziehungsweise ferromagnetische Objekte verursacht werden. Sie eignet sich häufig für freie, ausreichend zugängliche Flächen, auf denen Messspuren mit gleichmäßiger Sensorführung und nachvollziehbarer Georeferenzierung aufgenommen werden können. Je nach Flächengröße und Gelände kommen handgeführte Sonden, Mehrkanalwagen oder fahrzeuggestützte Aufnahmen in Betracht.

Stahlbauteile, Fahrzeuge, Zäune, Schienen, Bewehrung, Leitungen, Schrott und magnetisch auffällige Auffüllungen können das Messbild überlagern. Die Eignung wird deshalb nicht allein aus der Flächengröße, sondern aus Zielobjekt, erforderlicher Nachweistiefe, Sensorabstand, Störkulisse und erreichbarer Messqualität abgeleitet.

Messspuren, Sensorführung und Positionierung werden mit der Anomalienkarte verbunden. Der Nachweis trennt auswertbare Messflächen, magnetische Störzonen und nicht erfasste Randbereiche. So lassen sich bewertete Auffälligkeiten für weitere Untersuchungen im Gelände wieder zuordnen.

Geomagnetik für die Fläche prüfen
Darstellung eines Quads mit gezogenem Messrahmen auf einer markierten Erdfläche

TDEM für leitfähige Metallobjekte

TDEM ist ein aktives elektromagnetisches Verfahren. Ein zeitlich veränderliches Primärfeld regt leitfähige Körper im Untergrund an; die daraus entstehenden Sekundärsignale werden in definierten Zeitfenstern gemessen. Das Verfahren kann sowohl Eisen- als auch Nichteisenmetalle ansprechen und ergänzt die Magnetik bei geeigneter Aufgabenstellung.

Spulengröße, Messhöhe, Objektgröße, Objektlage, Boden, Leitungen und andere leitfähige Strukturen beeinflussen die Erfassung. TDEM ist deshalb weder pauschal störungsfrei noch automatisch tiefer reichend. Die Messkonfiguration wird auf das erwartete Objektinventar und den erforderlichen Aussagebereich abgestimmt.

Das TDEM-Protokoll hält Spulenkonfiguration, Messhöhe, Zeitfenster und Lagebezug fest. Die Auswertung ordnet auffällige Sekundärsignale den untersuchten Flächen zu und kennzeichnet Bereiche, in denen leitfähige Einbauten die Objektbewertung begrenzen.

TDEM für die Fläche prüfen
Illustration einer Georadarmessung mit schematischem Radarprofil im Untergrund

Georadar/GPR für strukturelle Untergrundinformationen

Georadar sendet elektromagnetische Impulse in den Untergrund und registriert Reflexionen an Materialwechseln, Schichtgrenzen und Objekten. Es kann bei geeigneten Bedingungen Anhaltspunkte für Leitungen, Auffüllungen, Fundamente, Hohlräume, Einbauten und weitere strukturelle Auffälligkeiten liefern.

Die Aussagefähigkeit hängt wesentlich von Feuchtigkeit, elektrischer Leitfähigkeit, Tonanteil, Heterogenität, Oberflächenaufbau und Antennenkonfiguration ab. Georadar identifiziert einen Verdachtsgegenstand nicht allein anhand eines einzelnen Radarbildes. Sein Nutzen liegt in der fachlich interpretierten Strukturinformation und der Ergänzung anderer Verfahren.

Radarprofile werden mit Profilrichtung, Positionierung und verwendeter Antennenkonfiguration dem Lageplan zugeordnet. Der Bericht benennt bewertete Reflexionen, den verwertbaren Tiefenbezug und Bereiche mit unzureichender Eindringung oder mehrdeutiger Strukturinformation.

Georadar (Bodenradar)
Schema zum Vergleich von Georadar, Geomagnetik und TDEM mit gemeinsamer fachlicher Bewertung

Methodenkombination bei komplexen Flächen

Eine Kombination ist sinnvoll, wenn mehrere Objektarten erwartet werden, ein Verfahren durch die Messumgebung begrenzt ist oder die Untergrundstruktur für die Bewertung zusätzlich bekannt sein muss. Die Verfahren werden dabei nicht lediglich parallel eingesetzt, sondern auf eine gemeinsame Projektfrage und ein einheitliches Koordinatensystem ausgerichtet.

Die Zusammenführung muss erkennen lassen, welche Methode welchen Bereich und welche physikalische Eigenschaft abdeckt. Widersprüchliche oder nicht deckungsgleiche Befunde werden nicht rechnerisch „glattgezogen“, sondern fachlich bewertet und gegebenenfalls durch Testmessung, Zielpunktprüfung oder ergänzende Sondierung geklärt.

Ein gemeinsamer Lageplan zeigt für jede Teilfläche, welche Messverfahren und Daten die Bewertung tragen. Abweichende Befunde, unterschiedliche Untersuchungsgrenzen und noch offene Zuordnungen bleiben sichtbar, damit eine ergänzende Untersuchung gezielt geplant werden kann.

Untersuchungskonzept vorbereiten
Darstellung einer Person am Messgerät neben einem Radbagger mit Bohrschnecke

Tiefensondierung bei nicht abgedecktem Arbeitsraum

Reicht der geplante Eingriff tiefer als der fachlich auswertbare Bereich der flächigen Messung, muss der tatsächliche Arbeitsraum gesondert betrachtet werden. Das betrifft insbesondere Bohrungen, Pfähle, Spundwände, Anker, Maste und andere punktuelle oder linienförmige Tiefeneingriffe.

Die Oberflächensondierung kann dafür wichtige Vorinformationen liefern, ersetzt aber keine tiefenbezogene Prüfgeometrie. Bohrpunkte, Solltiefe, Durchmesser, Einbringverfahren, Sicherheitsabstände und Störeinflüsse bilden die Grundlage für eine eigenständige Tiefen- oder Bohrlochsondierung.

Der Punktnachweis verbindet Koordinaten, Bohr- und Messgeometrie, Solltiefe, Störeinflüsse und Ergebnis. Planung und Ausführung können damit prüfen, ob der spätere Eingriff zum untersuchten Raum passt. Verschobene Punkte oder geänderte Tiefen benötigen einen erneuten Abgleich.

Tiefenbereich gesondert prüfen
Darstellung einer Person mit Helm und Tablet an einer abgesperrten Baugrube mit Bagger

Bauaushubüberwachung bei verbleibenden Einschränkungen

Auf Bestandsflächen, in Auffüllungen, neben massiven Leitungs- oder Bewehrungsstrukturen und in nicht zugänglichen Teilbereichen kann keine flächendeckend gleichwertige Messqualität vorausgesetzt werden. Solche Zonen werden räumlich abgegrenzt und mit dem geplanten Aushub oder Arbeitsverfahren abgeglichen.

Eine baubegleitende Kampfmittelsondierung kommt nur infrage, wenn sie den tatsächlichen Arbeitsraum fachlich ausreichend erfassen kann. Technische Sondierung und fachliche Entscheidung erfolgen vor dem jeweiligen Bodenabtrag. Der schichtweise Aushub erfolgt mit zusätzlicher Sichtkontrolle; der Ablauf wird bis zur vorgesehenen Sohle wiederholt. Arbeitsorganisation und Stopppunkte werden vor Beginn festgelegt.

Lagen- und Abschnittsprotokolle verbinden technische Sondierung, fachliche Entscheidung und Bodenabtrag mit dem tatsächlichen Arbeitsraum. Unterbrechungen, veränderte Bauzustände und nicht geprüfte Zonen werden so dokumentiert, dass die Bauleitung den nächsten Schritt räumlich zuordnen kann.

Aushubüberwachung einordnen
Methoden im Vergleich

Welche Aussage die Verfahren liefern und wo ihre Grenzen liegen

Die Auswahl richtet sich nicht nach einer pauschalen Rangfolge. Jedes Verfahren hat eine eigene physikalische Zielgröße, eine typische Störanfälligkeit und eine begrenzte Aussagefunktion. Die passende Kombination entsteht aus der Projektfrage.

Für die Projektentscheidung ist außerdem zu unterscheiden, ob eine Methode eine flächenhafte Übersicht, eine objektbezogene Priorisierung, strukturelle Zusatzinformationen oder eine tiefenbezogene Prüfung liefern soll. Ein Verfahren kann unter geeigneten Bedingungen sehr leistungsfähig sein und dennoch für eine andere Objektart oder Messumgebung ungeeignet bleiben. Die Bewertung stützt sich deshalb auf die tatsächlich erzielte Signalqualität und nicht auf allgemeine Reichweiten- oder Genauigkeitsangaben.

01

Historische Luftbildauswertung

Die Auswertung begründet einen räumlichen Verdacht anhand historischer Bilder und weiterer verfügbarer Unterlagen. Sie hilft, Zielobjekt, betroffene Teilfläche und technische Anschlussfrage festzulegen.

Bildqualität, zeitliche Abdeckung und verfügbare Quellen begrenzen die Aussage. Verdachtsbereiche und Datenlücken werden dokumentiert; die heutige Lage eines Gegenstands wird durch die geeignete technische Untersuchung geklärt.

02

Geomagnetik

Fachlicher Beitrag: Flächige Erfassung ferromagnetischer Auffälligkeiten mit gutem Lagebezug auf geeigneten, ausreichend störungsarmen Flächen.

Hauptgrenze: Magnetische Störfelder durch Stahl, Bewehrung, Schienen, Fahrzeuge oder Schrott können die Trennung einzelner Objekte deutlich einschränken.

03

TDEM

Fachlicher Beitrag: Aktive Erfassung leitfähiger Metallobjekte und zusätzliche Differenzierung in Messumgebungen, in denen reine Magnetik nicht ausreicht.

Hauptgrenze: Leitungen, großflächige Metallstrukturen, Spulengeometrie, Objektgröße und Boden beeinflussen Signal und erreichbare Aussage.

04

Georadar/GPR

Fachlicher Beitrag: Bildhafte Strukturinformationen zu Schichten, Einbauten, Leitungen, Auffüllungen und Objekten bei geeigneten elektromagnetischen Untergrundbedingungen.

Hauptgrenze: Feuchte, tonige oder stark leitfähige Böden und heterogene Auffüllungen können Eindringtiefe und Interpretierbarkeit erheblich reduzieren.

05

Methodenkombination

Fachlicher Beitrag: Verknüpft unterschiedliche physikalische Informationen und kann Störzonen oder mehrdeutige Befunde differenzierter einordnen.

Hauptgrenze: Mehr Daten ersetzen keine gemeinsame Projektfrage. Messflächen, Koordinaten, Tiefenbezug und Auswertung müssen methodisch zusammenpassen.

06

Tiefen- und Bohrlochsondierung

Fachlicher Beitrag: Prüft definierte punktuelle oder linienförmige Bodeneingriffe in der Tiefe, die durch eine oberflächennahe Flächenmessung nicht ausreichend abgedeckt werden.

Hauptgrenze: Die Aussage gilt für die festgelegte Bohr- und Messgeometrie und nicht automatisch für die gesamte Fläche zwischen den Prüfpositionen.

07

Bauaushubüberwachung

Fachlicher Beitrag: Bei fachlicher Eignung werden verbleibende Arbeitsräume vor dem jeweiligen Bodenabtrag technisch sondiert und bewertet. Nach der fachlichen Entscheidung folgt schichtweiser Aushub mit zusätzlicher Sichtkontrolle. Der Ablauf wird lagenweise bis zur vorgesehenen Sohle wiederholt.

Hauptgrenze: Sie ersetzt keine vorgelagerte Planung und liefert nur für die tatsächlich begleiteten Arbeitsbereiche und Aushublagen einen Nachweis.

Ablauf der Oberflächensondierung

Ablauf der Oberflächensondierung: Von der Flächenprüfung zum dokumentierten Ergebnis

Verdachtsgrundlage, Bauphase und Flächenbedingungen bestimmen Arbeitsfolge und Messkonzept. Aufnahme, Auswertung und Übergabe werden auf den geplanten Bodeneingriff abgestimmt.

01

Projektfrage festlegen

Geplanter Eingriff, Bearbeitungsfläche, Zielobjekt, benötigter Tiefenbereich und gewünschte Entscheidung werden beschrieben. Damit ist geklärt, was die Messung leisten soll.

02

Unterlagen und Verdacht prüfen

Lagepläne, Luftbildauswertung, Behördenunterlagen, Bestandspläne, Leitungsdaten und frühere Untersuchungen werden auf Flächenbezug, Aktualität und offene Fragen geprüft.

03

Fläche technisch aufnehmen

Oberfläche, Bewuchs, Zugänge, Hindernisse, Leitungen, Bewehrung, Fahrzeuge, Maschinen und weitere Störquellen werden mit dem geplanten Messkonzept abgeglichen.

04

Verfahren und Messraster bestimmen

Geomagnetik, TDEM, Georadar/GPR oder eine Kombination werden nach Zielobjekt und Messumgebung ausgewählt. Sensoranordnung, Spurabstand, Positionierung und Kontrollmessungen werden festgelegt.

05

Messung lagebezogen ausführen

Die Fläche wird entlang des vorgesehenen Rasters aufgenommen. Abweichungen, Störungen, nicht erreichbare Zonen und besondere Feldbedingungen werden unmittelbar protokolliert.

06

Daten bearbeiten und plausibilisieren

Rohdaten werden kontrolliert, georeferenziert und fachlich ausgewertet. Auffälligkeiten werden mit Störquellen, Untergrundinformationen und der historischen Verdachtslage abgeglichen.

07

Anomalien und Grenzen bewerten

Relevante Einzelanomalien, flächenhafte Störzonen und nicht auswertbare Bereiche werden getrennt dargestellt. Für jede Kategorie wird der weitere Prüfbedarf abgeleitet.

08

Ergebnis für das Projekt übergeben

Bericht, Lage- und Anomalienpläne, Befundliste, Angaben zu den Messdaten und Anschlussentscheidung werden für Planung, Ausschreibung, Bauleitung oder Projektakte bereitgestellt.

Referenzprojekte

Ausgewählte Projektbeispiele

Anwendungsfälle

Wie Bauaufgabe und Projektumfeld die Oberflächensondierung verändern

Nutzung, Bauverfahren und Betriebsumfeld verändern Messzugang, Datenqualität und mögliche Anschlussmaßnahmen. Eine freie Erschließungsfläche stellt andere Anforderungen als ein Gleisbereich, eine Industrieanlage oder ein innerstädtischer Leitungsgraben; diese Randbedingungen gehören deshalb bereits in die Methodenauswahl und Arbeitsvorbereitung.

Illustration einer Straßenbaustelle mit offenem Rohrgraben, Bagger und Brücke im Hintergrund.

Straßen- und Tiefbau

Fahrbahnen, Seitenräume, Kanaltrassen und Baugruben verbinden wechselnde Beläge, Leitungen und unterschiedliche Aushubtiefen. Messabschnitte werden so geplant, dass spätere Arbeitsbereiche und Bauphasen eindeutig zugeordnet bleiben.

Sondierung im Straßen- und Tiefbau
Illustration einer Gleisbaustelle mit Oberleitung, Schienenfahrzeug und seitlich abgegrenztem Arbeitsbereich.

Bahn und Trasse

Schienen, Oberleitungen, Kabel, Signalanlagen und eingeschränkte Sperrzeiten prägen die Messumgebung. Magnetische Störungen, Zugänglichkeit und lineare Stationierung müssen im Mess- und Nachweiskonzept zusammengeführt werden.

Sondierung an Bahntrassen
Illustration eines Leitungsgrabens mit Bagger; im Hintergrund stehen Windräder und ein Umspannwerk.

Leitungsbau und Energie

Kabel- und Rohrleitungstrassen, Maststandorte, Umspannwerke sowie Wind- und Solarparks benötigen eine abschnittsbezogene Prüfung. Querungen, Spülbohrungen, Montageflächen und Bestandsleitungen beeinflussen Verfahren und Bearbeitungsbreite.

Leitungs- und Energieprojekt einordnen
Illustration einer offenen Baufläche neben einer Gewerbehalle mit Bagger und Erdhaufen.

Industrie und Gewerbe

Bestandsfundamente, Leitungsnetze, Produktionsanlagen, Schrott und heterogene Auffüllungen erzeugen komplexe Störbilder. Häufig müssen Teilflächen getrennt bewertet und verschiedene Verfahren oder baubegleitende Maßnahmen kombiniert werden.

Industrieflächen untersuchen
Illustration von Tiefbauarbeiten mit Bagger und Graben vor einem mehrgeschossigen Gebäude.

Kommunale Vorhaben

Öffentliche Auftraggeber benötigen eindeutige Leistungsbeschreibungen, vergleichbare Angebote und prüfbare Ergebnisse. Flächenbezug, Datenformate, Qualitätsanforderungen und Anschlussmaßnahmen sollten bereits in der Vergabe festgelegt werden.

Kommunales Vorhaben vorbereiten
Illustration einer unbefestigten Straße mit Leitungsgraben und Bagger vor Wohnhäusern.

Wohnen und Erschließung

Neubaugebiete und Quartiere verbinden große Flächen mit späteren Einzelbaustellen, Straßen, Medien und Gründungen. Die Sondierung wird nach Bauabschnitten geplant. Die Dokumentation hält fest, welcher Eingriffsbereich jeweils untersucht wurde.

Wohnbau und Erschließung
Collage mit Hochbau, Bahnstrecke, Rohrleitung, Energieanlagen, Industrie und Straßenbau

Kritische Infrastruktur

Betriebsanlagen, Schutzbereiche, eingeschränkte Zugänge und dichte technische Infrastruktur erfordern eine abgestimmte Mess- und Sicherheitsplanung. Störquellen und Betriebsauflagen werden vorab in Flächenabdeckung und Terminierung einbezogen.

Branchen und Anforderungen einordnen
Illustration einer offenen Bodenfläche mit Wasserstellen, Markierungen und Industriebauten am Horizont.

Umwelt, Altlasten und Geotechnik

Probenahmen, Rammkernsondierungen, Brunnen, Baugrundaufschlüsse und Sanierungsarbeiten greifen punktuell oder flächig in den Boden ein. Kampfmittel-, Altlasten- und geotechnische Fragestellungen werden getrennt bewertet und im Feldablauf koordiniert.

Kampfmittelprüfung für Umwelt und Geotechnik
Collage mit Hochbau, Bahnstrecke, Rohrleitung, Energieanlagen, Industrie und Straßenbau

Versicherer und Risikomanagement

Für Risikobewertung und Projektkommunikation sind eine nachvollziehbare Verdachtsgrundlage, definierte Bearbeitungsbereiche, dokumentierte Messgrenzen und klare Anschlussentscheidungen wichtiger als pauschale Sicherheitsformulierungen.

Branchen und Anforderungen einordnen

Voraussetzungen, Prüfpunkte und Nachweise

Vor der Messung

Projektlage und Messkonzept

Was vor der Messung geklärt werden muss

Vor dem ersten Messgang legen wir fest, welche Objekte in welchem Flächen- und Tiefenbereich erfasst werden sollen. Dazu gleichen wir die Verdachtsgrundlage und den geplanten Bodeneingriff mit Oberfläche, Untergrund und bekannten Störquellen ab.

Historische und behördliche Verdachtsgrundlage

Historische Luftbilder, Archivangaben, frühere militärische oder industrielle Nutzung, bekannte Funde und vorhandene Stellungnahmen bestimmen, welche Objektarten und Belastungsmuster plausibel sind. Ein allgemeiner Verdacht für ein Grundstück genügt nicht, wenn nur ein Teilbereich oder ein bestimmter Eingriff untersucht werden soll.

Die Verdachtsgrundlage wird auf Lageplan, Baufeld, Trasse oder Bauabschnitt übertragen. Dadurch lässt sich festlegen, welche Flächen vollständig, abschnittsweise oder nur punktuell zu bearbeiten sind und ob eine technische Oberflächensondierung den nächsten sinnvollen Schritt darstellt.

Zielobjekt und geplante Eingriffstiefe

Die Messaufgabe hängt davon ab, ob größere ferromagnetische Objekte, kleinere Munition, leitfähige Nichteisenmetalle, bauliche Einbauten oder strukturelle Untergrundveränderungen relevant sind. Objektgröße, Form, Lage und Materialeigenschaften beeinflussen, welches Messprinzip ein verwertbares Signal liefern kann.

Ebenso wichtig ist der geplante Eingriff. Ein Leitungsgraben, flächiger Oberbodenabtrag, Rückbau, Straßenaufbruch oder eine Gründung greift in unterschiedliche Tiefen und Arbeitsräume ein. Der Untersuchungsbereich muss diese Geometrie abdecken und darf nicht nur an Grundstücksgrenzen orientiert werden.

Oberfläche und Befahrbarkeit

Freie Bodenflächen, Vegetation, Schotter, Pflaster, Asphalt, Beton, Gleisbereiche und Innenräume stellen unterschiedliche Anforderungen an Sensorführung, Messhöhe und Spurhaltung. Unebene Flächen, Aufwuchs, Hindernisse oder wechselnde Beläge können die Messabdeckung und Vergleichbarkeit einzelner Spuren beeinflussen.

Vor der Ausführung wird deshalb geklärt, ob die Fläche begehbar oder befahrbar ist, welche Bereiche geräumt oder freigeschnitten werden können und wo Abweichungen vom geplanten Raster unvermeidbar sind. Nicht erreichbare Zonen werden im Messplan und späteren Bericht eindeutig ausgewiesen.

Leitungen, Bewehrung und metallische Störkulisse

Versorgungsleitungen, Schienen, Zäune, Spundwände, Stahlbeton, Fahrzeuge, Container, Schrott und frühere Bauwerke können magnetische oder elektromagnetische Signale erzeugen. Ihre Lage und Ausdehnung bestimmen, ob ein Verfahren lokal eingeschränkt, anders konfiguriert oder durch ein anderes Messprinzip ergänzt werden muss.

Bestandspläne allein reichen nicht immer aus, weil Lagegenauigkeit und Aktualität variieren können. Bekannte Störkörper werden deshalb mit der Feldsituation abgeglichen. Die spätere Auswertung trennt messbare Auffälligkeiten von Bereichen, in denen die Störwirkung eine belastbare Einzelobjektbewertung verhindert.

Messraster, Positionierung und Qualitätskontrolle

Spurabstand, Sensoranordnung, Messhöhe, Aufnahmegeschwindigkeit, Koordinatensystem und Positionierungsverfahren werden aus dem Zielobjekt und der geforderten Aussage abgeleitet. Eine hohe Punktzahl allein garantiert keine Qualität, wenn Messspuren nicht gleichmäßig geführt, Bereiche ausgelassen oder Koordinaten nicht sicher zugeordnet werden können.

Geeignete Kontrollmechanismen sind vorab festzulegen. Dazu können Testmessungen, Kontrollspuren, Plausibilitätsprüfungen, Abdeckungskontrollen und der Abgleich mit bekannten Referenzobjekten oder Störquellen gehören. Die Qualitätskontrolle muss im Bericht nachvollziehbar sein.

Nachweisziel und weiteres Vorgehen

Vor Beginn muss feststehen, wofür das Ergebnis benötigt wird: für Planung, Ausschreibung, Auswahl weiterer Sondierung, Zielpunktbearbeitung, Bauaushubüberwachung oder Dokumentation eines abgegrenzten Arbeitsbereichs. Der Bericht wird auf diese Entscheidung ausgerichtet und darf den Bearbeitungsumfang nicht überschreiten.

Das Ergebnis kann zeigen, dass eine Fläche technisch auswertbar ist, dass einzelne Anomalien weiter zu untersuchen sind oder dass bestimmte Zonen wegen Störungen, Tiefe oder Zugänglichkeit offenbleiben. Für jede Kategorie wird ein fachlich geeigneter nächster Schritt benannt.

Technische Prüfpunkte 01–08

Technische Prüfpunkte

Welche Randbedingungen vor Kalkulation und Messbeginn feststehen müssen

Für eine technisch belastbare und wirtschaftlich vergleichbare Planung müssen Messfläche, Zielobjekt, Eingriff, Untergrund, Störkulisse und Nachweisziel bereits in Anfrage und Leistungsverzeichnis eindeutig beschrieben oder vor Arbeitsbeginn gemeinsam geklärt werden.

Für Ausschreibungen empfiehlt sich eine funktionale Beschreibung der geforderten Aussage, ergänzt um Mindestanforderungen an Messabdeckung, Georeferenzierung, Qualitätskontrolle und Datenübergabe. Wird lediglich ein Gerätename vorgegeben, ohne Zielobjekt und Randbedingungen zu definieren, können technisch unterschiedliche Leistungen angeboten werden, die später nicht vergleichbar sind. Ebenso sollte feststehen, wie mit Bereichen umzugehen ist, die wegen Bewuchs, Bebauung, Leitungen oder Störfeldern nicht in gleicher Qualität messbar sind. Diese Zonen benötigen entweder eine gesonderte Methode, eine spätere Freilegung oder eine dokumentierte baubegleitende Bearbeitung.

Zur Arbeitsvorbereitung gehören auch sichere Zugänge, Verkehrs- und Betriebsbedingungen, verantwortliche Personen und die Fundkommunikation. Messlücken und eingeschränkte Datenqualität werden räumlich dokumentiert. Aus der tatsächlich auswertbaren Untersuchungstiefe und dem geplanten Eingriff ergibt sich, welche Aussage der Bericht tragen kann.

01

Bearbeitungsfläche

Flächengröße, Grenzverlauf, Bauabschnitte, Trassenbreite, Aussparungen und Überlappungsbereiche werden in einem eindeutigen Lageplan dargestellt. Maßgeblich ist die tatsächlich zu untersuchende Fläche, nicht lediglich die Grundstücksgröße.

02

Untersuchungsziel

Die erwarteten Objektarten, der relevante Tiefenbereich und die spätere Projektentscheidung müssen benannt sein. Nur so lassen sich Sensor, Messraster, Auswertung und Qualitätskontrolle fachlich begründen.

03

Oberflächenzustand

Vegetation, Schotter, Pflaster, Asphalt, Beton, Gleise, Böschungen, Nässe und Unebenheiten beeinflussen Sensorführung und Zugänglichkeit. Wechselnde Oberflächen werden abschnittsweise beschrieben.

04

Untergrund

Geologie, Auffüllungen, Feuchtigkeit, Tonanteil, Bauschutt, Schichtenwechsel und Grundwasser können die Signalausbreitung oder das Grundrauschen verändern. Vorhandene Baugrund- und Altlastenunterlagen sind deshalb relevant.

05

Störquellen

Leitungen, Bewehrung, Zäune, Spundwände, Schienen, Fahrzeuge, Maschinen, Container und metallhaltige Auffüllungen werden soweit möglich kartiert. Mobile Störquellen sind während der Messung aus dem Arbeitsbereich zu entfernen.

06

Zugänglichkeit

Zufahrten, Tragfähigkeit, Böschungen, Bewuchs, Betrieb, Verkehr, Sperrzeiten und parallele Gewerke bestimmen, welche Messsysteme eingesetzt und welche Bereiche nur eingeschränkt bearbeitet werden können.

07

Positionierung

Koordinatensystem, Lagegenauigkeit, GNSS-Empfang, Abschattungen und vorhandene Festpunkte müssen zur geforderten Rückverortung passen. In abgeschatteten Bereichen sind alternative Vermessungswege vorzusehen.

08

Datenübergabe

Berichtsformat, Lagepläne, Anomalienlisten, digitale Geodaten, Koordinaten, Rohdaten, bearbeitete Daten und gewünschte Dateiformate werden vorab festgelegt, damit die Ergebnisse in Planung und Projektakte übernommen werden können.

Unterlagen und Nachweise

Nachweise und Auswertung

Welche Unterlagen eine Oberflächensondierung prüfbar machen

Der Bericht muss zeigen, was untersucht wurde und wie die Auswertung zustande kam. Dazu gehören der Messauftrag, die erfassten Flächen, Geräte- und Verfahrensparameter, Datenqualität, Befunde und verbleibende Einschränkungen.

Für die Abnahme ist nicht allein entscheidend, ob eine Karte oder ein Bericht vorliegt. Prüffähig wird die Leistung erst, wenn der vereinbarte Untersuchungsbereich vollständig zugeordnet, die Datenqualität für das Messziel bewertet und jede Einschränkung mit einer konkreten Anschlussmaßnahme verbunden ist. Auftraggeber sollten vor Beginn festlegen, welche digitalen und analogen Unterlagen geschuldet sind. Sie sollten vereinbaren, ob Rohdaten übergeben werden und welche Koordinaten- und Dateiformate benötigt werden. Außerdem sollte klar sein, wie sich Anomalien im Gelände rückverorten lassen. Bei abschnittsweiser Bauausführung ist zusätzlich zu regeln, wie Zwischenstände, nachträglich zugängliche Flächen und Änderungen der Projektgeometrie fortgeschrieben werden.

Folgen auf die Messung eine Freilegung, Flächenräumung oder Bergung, werden deren Befund- und Räumprotokolle mit den vorausgehenden Messunterlagen verbunden. Der Nachweis bezeichnet dann die tatsächlich ausgeführte Bearbeitungsstufe und ihre Grenzen. Eine reine Messdokumentation behauptet diese Anschlussarbeiten nicht als bereits erledigt.

Aufgabenstellung und Flächenbezug

Der Bericht benennt Projekt, Auftraggeber, Untersuchungsziel, erwartete Objektarten, relevanten Tiefenbereich und bearbeitete Fläche. Lageplan, Koordinatensystem und Flächengrenzen müssen mit Anfrage und Ausführung übereinstimmen.

Messkonzept und Geräteparameter

Messprinzip, Sensorsystem, Kanalzahl, Messhöhe, Spurabstand, Aufnahmegeschwindigkeit, Positionierung und besondere Konfigurationen werden dokumentiert. Abweichungen vom geplanten Konzept sind mit Ursache und Auswirkung auf die Aussage zu erläutern.

Flächenabdeckung und Feldprotokoll

Messspuren, ausgelassene Zonen, Hindernisse, Störquellen, Oberflächenwechsel, Wetter- oder Betriebsbedingungen und Kontrollmessungen werden nachvollziehbar festgehalten. So bleibt erkennbar, welche Bereiche tatsächlich unter vergleichbaren Bedingungen untersucht wurden.

Rohdaten und Datenbearbeitung

Rohdaten, Filterung, Korrekturen, Interpolation und weitere Bearbeitungsschritte werden so beschrieben, dass die Auswertung fachlich nachvollzogen werden kann. Eine grafisch ansprechende Karte ersetzt nicht die Dokumentation der zugrunde liegenden Datenqualität.

Anomalienplan und Befundliste

Relevante Auffälligkeiten werden mit Koordinaten, Signalmerkmalen, Priorisierung und fachlicher Einordnung dargestellt. Die Liste unterscheidet zwischen prüfbaren Einzelanomalien, flächenhaften Störzonen und Bereichen, in denen keine belastbare Objekttrennung möglich ist.

Grenzen und weiteres Vorgehen

Der Abschluss benennt, welche Projektfrage beantwortet wurde, welche Flächen und Tiefen abgedeckt sind und welche Einschränkungen verbleiben. Für offene Anomalien oder nicht auswertbare Zonen werden geeignete Folgemaßnahmen wie Zielpunktbearbeitung, Tiefensondierung oder Aushubüberwachung vorgeschlagen.

Messfläche und Planstand

Wie Messdaten dem geplanten Bodeneingriff zugeordnet werden

Die farbige Darstellung einer Messfläche beantwortet noch nicht, ob jeder Teil des geplanten Arbeitsraums untersucht wurde. Entscheidend sind der Lagebezug, die tatsächlich erfassten Bereiche und die Grenzen der Auswertung.

Profile und Lücken unterscheiden

Messlinien, Fahrspuren oder Einzelpunkte werden mit dem Untersuchungsplan abgeglichen. Hindernisse, nicht befahrbare Randstreifen und Bereiche mit unzureichender Signalqualität bleiben gesondert erkennbar. Eine grafisch geschlossene Fläche darf diese Unterschiede nicht verdecken.

Tiefenbezug nachvollziehbar halten

Im Bericht muss erkennbar sein, auf welche Gelände- oder Bauteiloberfläche sich eine Tiefenangabe bezieht und worauf ihre Ermittlung beruht. Besonders bei Georadar hängt die Umrechnung von Laufzeit in Tiefe von der angesetzten Ausbreitungsgeschwindigkeit ab. Eine später veränderte Geländehöhe muss deshalb beim Vergleich mit dem Bauplan berücksichtigt werden.

Abschnitte gemeinsam auswerten

Bei größeren oder unterschiedlichen Teilflächen können Testmessungen und erste Ergebnisse die weitere Messplanung unterstützen. Abschnittskennungen, verwendete Parameter und Lagebezüge müssen dann zusammenpassen. So lässt sich unterscheiden, ob ein neuer Befund aus einer weiteren Teilfläche, einem anderen Verfahren oder einer veränderten Messbedingung stammt.

Rechtsrahmen, Zuständigkeiten und nächste Schritte

Welche Regeln gelten?

Für die Planung und Ausführung zählen die Erlaubnis nach § 7 SprengG, der personenbezogene Befähigungsschein nach § 20 SprengG, die Gefährdungsbeurteilung nach DGUV-Information 201-027 und prüffähige Nachweise.

Wer übernimmt welche Aufgaben?

Bauherrschaft und Auftraggeber stellen Projektunterlagen bereit. Fachplanung und Baugrundbüros klären die baulichen Anforderungen. FONTANA-EOD untersucht die vereinbarten Bereiche, bewertet Befunde und dokumentiert die Aussagegrenzen.

Regeln, Verantwortlichkeiten und Anschlüsse im Detail

Rollen und Zuständigkeiten

Wer Planung, Messung und weiteres Vorgehen verantwortet

Vor Beginn muss feststehen, wer die Fläche bereitstellt, die Messung plant und ausführt, die Daten bewertet und die Ergebnisse erhält. Ebenso werden die Verantwortlichen für Arbeitsschutz und das Vorgehen bei einem möglichen Fund benannt.

AuftraggeberBauherr, Kommune oder Projektträger

Definiert Projektziel, Bearbeitungsbereich, Termin, benötigte Aussage und Schnittstellen. Stellt vorhandene Unterlagen bereit und sorgt dafür, dass offene Teilflächen und Anschlussmaßnahmen in Planung und Bauablauf berücksichtigt werden.

PlanungIngenieur-, Baugrund- und Fachplanungsbüros

Übersetzen das Vorhaben in Baufeld, Trasse, Eingriffstiefe und Leistungsbeschreibung. Sie stimmen das Nachweisziel mit den weiteren Planungsleistungen ab und prüfen, ob die Messergebnisse für die vorgesehene Entscheidung ausreichen.

AusführungBauunternehmen und Flächenverantwortliche

Stellen Zugänglichkeit, Baufeldfreimachung, verkehrliche Sicherung und abgestimmte Arbeitsbedingungen her. Mobile Störquellen, parallele Gewerke und Änderungen des Bauablaufs werden rechtzeitig kommuniziert.

FachfirmaFONTANA-EOD

Prüft Verdachts- und Projektdaten, entwickelt das Messkonzept, führt die vereinbarte Oberflächensondierung durch und bewertet Daten, Anomalien, Störzonen und methodische Grenzen im Verhältnis zum Untersuchungsziel.

FachauswertungGeophysik, Vermessung und verantwortliche Fachkraft

Messdaten werden fachkundig georeferenziert, aufbereitet und interpretiert. Kampfmitteltechnisch relevante Entscheidungen erfolgen im passenden Qualifikations- und Verantwortungsrahmen und werden mit der Projektfrage verknüpft.

Staatliche StellenKBD, KMBD, KRD und örtliche Behörden

Je nach Bundesland und Sachlage übernehmen zuständige Stellen Aufgaben der Gefahrenabwehr, Fundbearbeitung oder Entscheidung über weitere Maßnahmen. Die private Fachleistung liefert dafür lagebezogene Projekt- und Untersuchungsergebnisse.

KBD, KMBD oder KRD und örtliche Ordnungsbehörden haben je nach Projektort unterschiedliche Aufgaben. Auch die Bauaufsicht kann im Rahmen des Bauvorhabens beteiligt sein. Vorliegende Schreiben werden mit Datum und räumlichem Bezug weitergegeben; die konkreten Entscheidungs- und Meldewege werden am Standort geklärt.

Nächsten Auftrag bestimmen

Welche Frage vor der Beauftragung noch offen ist

Die passende Anschlussleistung richtet sich nach der fehlenden Aussage für Ihren Bodeneingriff. Sie folgt nicht allein aus einer auffälligen Farbe in einem Messplan.

Historische Grundlage fehlt

Wenn die Verdachtsgrundlage noch ungeklärt ist, müssen zunächst die vorhandenen historischen Unterlagen und der geplante Eingriff zusammengeführt werden. Das hilft, die technische Untersuchung auf die relevante Fragestellung auszurichten.

Geplante Tiefe wird nicht erreicht

Liegt ein Bohrpunkt, eine Pfahlgründung oder eine Verbauachse außerhalb des aussagefähigen Untersuchungsbereichs, wird eine ergänzende Untersuchung für genau diesen Arbeitsraum geprüft. Eine Oberflächenmessung lässt sich nicht durch eine größere Tiefenangabe im Bericht erweitern.

Vorgelagerte Messung bleibt eingeschränkt

Bei verbleibenden Messgrenzen kann eine baubegleitende Maßnahme infrage kommen. Ob sie die konkrete Aufgabe erfüllt, muss vor dem Aushub anhand von Verdacht, Arbeitsweise und erreichbarer Kontrolle geklärt werden.

Messdaten und Projektakte

Messdaten und Berichte für Planung, Bauleitung und Projektakte

Zur Dokumentation gehören Angaben zur untersuchten Fläche, den Messdaten, Befunden und Einschränkungen. Lagepläne und Berichte müssen Auftraggeber und Bauleitung ermöglichen, die Ergebnisse dem geplanten Eingriff zuzuordnen.

Darstellung eines markierten Baufelds mit Messwagen, Lageplan und zwei Personen am Tablet

Messflächen- und Abdeckungsplan

Zeigt Bearbeitungsgrenzen, Spurführung, Überlappungen, Hindernisse, nicht erreichbare Bereiche und den Bezug zu Baufeld, Trasse oder Bauabschnitt.

Messabdeckung nachvollziehbar dokumentieren
Darstellung eines Quads mit gezogenem Messrahmen auf einer markierten Erdfläche

TDEM-Datensatz und Befunddarstellung

Dokumentiert Messrahmen, Zeitfenster, Aufnahmebedingungen, auffällige Sekundärsignale und die fachliche Abgrenzung gegenüber bekannten leitfähigen Störquellen.

TDEM-Daten fachlich bewerten
Illustration einer Georadarmessung mit schematischem Radarprofil im Untergrund

Radargramm und Strukturplan

Stellt Reflexionen, Schichtwechsel, Leitungen, Einbauten und weitere Strukturen dar und beschreibt, welche Bereiche fachlich auswertbar oder eingeschränkt sind.

Radarprofile und Strukturen einordnen
Arbeitsplatz mit Luftbildern, Karten und orange markierten Flächen auf zwei Bildschirmen

Verdachts- und Messgrundlage

Verknüpft historische Befunde, Projektgrenze, geplanten Bodeneingriff und technische Messfläche, damit Auswertung und Anschlussentscheidung dieselbe räumliche Grundlage nutzen.

Historische Verdachtsgrundlage prüfen
Zwei Personen prüfen Pläne und Unterlagen neben einem Fahrzeug auf einer Baustelle

Auswertungsbericht und Empfehlungen zum weiteren Vorgehen

Beschreibt Aufgabenstellung, Methode, Flächenabdeckung, Datenqualität, Anomalien, Störzonen, offene Bereiche und die fachlich geeignete weitere Bearbeitung.

Ergebnisse und nächste Schritte dokumentieren
Vier Personen in orangefarbenen Westen vor zwei Baggern auf einer Baustelle.
Person mit gelbem Messwagen auf einem Gehweg vor einer Hecke.
Projektstandort zuordnen

Standort und vorhandene Anforderungen zusammenführen

Grafische Karte von Deutschland und Luxemburg mit den Ortsnamen Wesseling und Gersheim

Adresse, Fläche und Unterlagen

Für die Anfrage benötigen wir den tatsächlichen Projektstandort und die abgegrenzte Untersuchungsfläche. Fügen Sie vorhandene Schreiben und Unterlagen mit ihrem Datum bei. Die regionale Orientierung unterstützt die Zuordnung; den benötigten Messumfang bestimmen die konkrete Aufgabe und die Bedingungen auf Ihrer Fläche.

Ergebnisse und Zuständigkeit

Welche Information für das weitere Vorgehen zählt

Messbefund einordnen

Eine Anomalie beschreibt zunächst eine auffällige Messantwort. Leitungen, Schrott, Bewehrung oder andere Strukturen können ähnliche Auffälligkeiten erzeugen. Lage, Messbedingungen und Verdachtsgrundlage müssen deshalb gemeinsam bewertet werden.

Auswertung und Nachweise einordnen

Zuständige Beteiligte klären

Technische Fachleistung, Projektverantwortung und behördliche Aufgaben sind unterschiedliche Rollen. Vor der Ausführung wird geklärt, wer Unterlagen bereitstellt, wer die Untersuchung beauftragt und welche zuständige Stelle im konkreten Fall einzubeziehen ist.

Wissensübersicht und Fachbegriffe

Bei einem Gegenstandsfund reagieren

Ein möglicherweise gefährlicher Gegenstand wird nicht berührt oder bewegt. Stellen Sie die Arbeiten ein und verlassen Sie den Gefahrenbereich. Die konkrete Fundmeldung und das weitere Verhalten richten sich nach den Anweisungen der zuständigen Einsatzkräfte.

Verhalten bei möglichem Kampfmittelfund
Verantwortung und Übergabe

Wie der Untersuchungsauftrag nachvollziehbar bleibt

Auftrag vor Beginn abgrenzen

Fläche, Eingriff, Zielobjekt und benötigte Aussage werden für den Auftrag festgehalten. Ergeben sich bei der Vorbereitung andere Bedingungen, wird die Auswirkung auf das Verfahren und den Leistungsumfang geklärt.

Abweichungen dokumentieren

Veränderte Messparameter, Hindernisse und eingeschränkt auswertbare Bereiche gehören zur Dokumentation. Ein Ergebnis ist erst verständlich, wenn diese Grenzen mit den Messdaten und der bearbeiteten Fläche zusammen gelesen werden können.

Offene Punkte übergeben

Für die Bauleitung muss erkennbar sein, welche Aussage die Untersuchung trägt und welche Bereiche oder Auffälligkeiten noch zu bearbeiten sind. Der Bericht wird mit dem Planstand abgeglichen, auf dessen Grundlage die nächsten Arbeiten ausgeführt werden sollen.

Fachinformationen

Oberflächensondierung: Broschüre

Georadar, TDEM und Geomagnetik erfassen unterschiedliche Eigenschaften des Untergrunds. Die Broschüre erläutert ihre Einsatzmöglichkeiten, die Vorbereitung der Messflächen und die Grenzen der Ergebnisse.

1 / 8
Oberflächensondierung: Broschüre – Seite 1

Deutsch · 8 Seiten

Fragen zur Oberflächensondierung

Häufige Fragen aus Planung, Vergabe und Bauvorbereitung

Was ist eine Oberflächensondierung bei Kampfmittelverdacht?

Eine Oberflächensondierung ist die flächenhafte, in der Messphase nicht bodeneingreifende Untersuchung eines definierten Bereichs mit geophysikalischen Verfahren. Sie dient dazu, messbare Auffälligkeiten räumlich zu erfassen, fachlich zu bewerten und den weiteren Untersuchungs- oder Bearbeitungsbedarf für das geplante Bauvorhaben abzuleiten.

Wann ist eine Oberflächensondierung für ein Bauvorhaben geeignet?

Sie kommt infrage, wenn die Fläche ausreichend zugänglich ist und das erwartete Zielobjekt im fachlich auswertbaren Bereich des gewählten Verfahrens liegt. Klären Sie die Eignung möglichst vor Ausschreibung und Bodeneingriff. Benötigt werden Lageplan, Eingriffstiefe, Verdachtsunterlagen, Leitungs- und Bestandspläne sowie Behördenauskünfte und Auflagen mit vollständigen Anlagen und räumlichem Geltungsbereich. Nach Prüfung der Unterlagen und Fläche werden Messkonzept, Aufnahme, fachliche Auswertung und Ergebnisübergabe abgestimmt.

Worin unterscheiden sich Geomagnetik, TDEM und Georadar/GPR?

Geomagnetik erfasst vor allem ferromagnetische Auffälligkeiten im Erdmagnetfeld. TDEM regt leitfähige Metallobjekte elektromagnetisch an und misst deren zeitabhängige Antwort. Georadar/GPR bildet Reflexionen an Schichtgrenzen, Einbauten und Objekten ab. Die Verfahren beantworten unterschiedliche physikalische Fragen und werden projektbezogen ausgewählt oder kombiniert.

Kann eine Oberflächensondierung unter Asphalt oder Beton durchgeführt werden?

Eine Messung auf versiegelten Flächen kann möglich sein, sofern Oberfläche, Bewehrung, Leitungen, Schichtenaufbau und Messziel ein geeignetes Verfahren zulassen. Georadar oder aktive elektromagnetische Verfahren können dort Vorteile bieten; Stahlbeton und dichte metallische Einbauten können die Aussage jedoch deutlich begrenzen.

Wie tief reicht eine Oberflächensondierung?

Eine pauschale Tiefe ist fachlich nicht belastbar. Erfassbarkeit und Auswertbarkeit hängen von Objektgröße, Material, Lage, Sensor, Messgeometrie, Boden und Störkulisse ab. Maßgeblich ist, ob der für das Bauvorhaben relevante Arbeitsraum mit ausreichender Datenqualität abgedeckt wird; andernfalls ist eine Tiefen- oder Bohrlochsondierung zu prüfen.

Was geschieht nach einer festgestellten Anomalie?

Die Anomalie wird zunächst mit Messdaten, Störquellen, Untergrundinformationen und Verdachtsgrundlage abgeglichen. Je nach Befund folgen Rückverortung, ergänzende Messung, Zielpunktbearbeitung, Freilegung, Tiefensondierung, Flächenräumung oder Bauaushubüberwachung. Eine Anomalie allein ist noch keine Identifizierung eines Kampfmittels.

Bei einem verdächtigen Gegenstand werden die Arbeiten eingestellt. Berühren oder bewegen Sie ihn nicht. Verlassen Sie den unmittelbaren Bereich, warnen Sie andere ohne Eigengefährdung und verständigen Sie in Deutschland die Polizei unter 110; außerhalb Deutschlands gilt der örtliche Notrufweg. KBD beziehungsweise örtlich zuständige Stellen übernehmen die weitere Gefahrenabwehr nach der konkreten Fundlage.

Welche Unterlagen erhält der Auftraggeber nach der Messung?

Je nach Auftrag gehören dazu Bericht, Lage- und Messflächenplan, Angaben zu Verfahren und Messbedingungen, Abdeckungsnachweis, Anomalienkarte, Befund- oder Koordinatenliste, gekennzeichnete Störzonen, Aussagegrenzen und eine fachliche Empfehlung für das weitere Vorgehen.

Wovon hängen Kosten und Bearbeitungsdauer ab?

Maßgeblich sind Flächengröße und Geometrie, Oberfläche, Bewuchs, Zugänglichkeit, Störquellen, Zielobjekt, benötigte Methodik, Messdichte, Positionierung, Verkehrs- oder Betriebsauflagen, Datenumfang und Dokumentationsziel. Eine belastbare Kalkulation benötigt deshalb Lageplan, Eingriffsbeschreibung und Angaben zur Fläche.

Projektanfrage vorbereiten

Welche Angaben wir für die Verfahrenswahl benötigen

Eine erste Anfrage muss noch kein vollständiges Sondierkonzept enthalten. Sie sollte jedoch erkennen lassen, wo gemessen werden soll, welcher Bodeneingriff geplant ist, welche Verdachtsgrundlage vorliegt und welche Oberflächen- und Störbedingungen zu erwarten sind.

Eine frühe Abstimmung reduziert das Risiko, dass Messgeräte auf einer unzureichend vorbereiteten Fläche eingesetzt werden oder wesentliche Informationen erst nach Beginn der Arbeiten verfügbar werden. Besonders bei Verkehrsanlagen, laufendem Betrieb und mehreren Bauabschnitten sollten Zeitfenster, Flächenfreigabe, Vermessungsgrundlage und Verantwortliche für kurzfristige Entscheidungen vorab benannt sein. Dadurch lassen sich Unterbrechungen reduzieren und die Ergebnisse unmittelbar in den weiteren Projektablauf übernehmen.

Fläche, Lage und Geometrie

Hilfreich sind Projektadresse, Bundesland oder Land, Lageplan, Flurstück, Baufeldgrenzen, Trassenabschnitt, Stationierung, Koordinatensystem und Flächengröße. Aussparungen, Gebäude, Böschungen, Verkehrsbereiche und nicht zugängliche Zonen sollten erkennbar sein.

Bei mehreren Bauabschnitten ist anzugeben, welche Fläche zuerst benötigt wird und ob die Ergebnisse abschnittsweise für Ausschreibung oder Bauleitung bereitgestellt werden sollen.

Eingriff, Zielobjekt und benötigte Tiefe

Beschreiben Sie Aushub, Leitungsgraben, Oberbodenabtrag, Rückbau, Baugrube, Querung oder einen anderen Eingriff. Maximale Tiefe, Arbeitsbreite, geplantes Gerät und Bauphase bestimmen, welcher Flächen- und Tiefenbereich untersucht werden muss.

Vorhandene Angaben zu erwarteter Munition, Bombenblindgängern, Schrott, Leitungen oder sonstigen Störkörpern helfen bei der Auswahl von Geomagnetik, TDEM, Georadar/GPR oder ergänzenden Verfahren.

Oberfläche, Untergrund und vorhandene Unterlagen

Teilen Sie mit, ob die Fläche bewachsen, geschottert, gepflastert, asphaltiert, betoniert, befahren oder betrieblich genutzt ist. Baugrundunterlagen, Leitungspläne, Bestandspläne, Luftbildauswertungen, Behördenkorrespondenz und frühere Messberichte sollten beigefügt werden.

Auch unvollständige oder widersprüchliche Unterlagen sind relevant. Sie zeigen, welche Punkte vor Kalkulation oder Messbeginn noch zu prüfen sind.

Für die erste fachliche Einordnung

Für eine erste Prüfung reichen häufig Lageplan, Flächenabgrenzung, kurze Eingriffsbeschreibung, maximale Tiefe, Oberflächenzustand, bekannte Leitungen oder Störquellen und vorhandene Unterlagen zum Kampfmittelverdacht. FONTANA-EOD benennt anschließend, welche Informationen ergänzt und welches Verfahren oder welche Anschlussleistung geprüft werden sollte.

Messfläche

Größe, Grenzen, Teilflächen, Trasse, Zugänge, Hindernisse und gewünschte Bearbeitungsreihenfolge.

Messumgebung

Belag, Vegetation, Gelände, Leitungen, Bewehrung, Schienen, Zäune, Fahrzeuge und technische Anlagen.

Projektziel

Planung, Ausschreibung, Anomalienbewertung, Aushubvorbereitung, Tiefenprüfung oder Projektakte.

Datenbedarf

Bericht, Lageplan, Anomalienliste, digitale Geodaten, Rohdaten, bearbeitete Daten und Koordinatenformat.

Georadar auf einer Baustellenfläche
Projektanfrage

Projekt prüfen lassen

Ob historische Luftbildauswertung, Kampfmittelsondierung, Oberflächensondierung mit Georadar/GPR, Geomagnetik oder TDEM, Tiefensondierung, Bohrlochsondierung, Bauaushubüberwachung, Flächenräumung oder Kampfmittelbergung erforderlich ist, ergibt sich aus Standort, Eingriff, Tiefe, Untergrund und vorhandenen Unterlagen. Eine frühe Kampfmittelprüfung schafft Klarheit für Ausschreibung, Terminplanung, Arbeitsschutz und Bauausführung.

FONTANA-EOD verbindet die Erlaubnis nach § 7 SprengG, Fachkräfte mit Befähigungsschein nach § 20 SprengG, geeignete Sondier- und Räumverfahren sowie eine nachvollziehbare Dokumentation. Übermitteln Sie Lageplan, Eingriffstiefe, Bauphase und vorhandene Unterlagen für die fachliche Erstprüfung.
