Georadar (GPR) in der Kampfmittelsondierung – präzise Untergrundanalyse, belastbare Bewertung und sichere Projektgrundlage

Georadar (GPR), auch Bodenradar genannt, ist ein geophysikalisches Messverfahren zur zerstörungsfreien Untersuchung des Untergrunds. Das Verfahren arbeitet mit elektromagnetischen Impulsen, die von einer Antenne in den Boden ausgesendet werden. Treffen diese Impulse auf Materialwechsel, Hohlräume, Einbauten, Leitungen, Auffüllungen, Schichtgrenzen oder sonstige strukturelle Veränderungen, werden Teile des Signals reflektiert und von der Messeinheit wieder aufgenommen. Aus diesen Reflexionen entsteht ein messbares Bild des Untergrunds, das anschließend fachlich ausgewertet und in Bezug auf die konkrete Fragestellung interpretiert wird.

In der Kampfmittelsondierung wird Georadar eingesetzt, wenn die Beschaffenheit des Untergrunds selbst für die Bewertung der Verdachtsfläche von Bedeutung ist. Während magnetische Verfahren vor allem auf ferromagnetische Störkörper reagieren, kann Georadar zusätzliche Informationen über den Aufbau und die Struktur des Bodens liefern. Dies ist insbesondere dann relevant, wenn nicht nur einzelne metallische Auffälligkeiten, sondern auch verfüllte Bombentrichter, künstliche Auffüllungen, alte Bauwerksreste, Hohlräume, Leitungszonen oder andere Veränderungen des Untergrunds zu berücksichtigen sind. Die Methode erweitert damit den Erkenntnisbereich der klassischen Oberflächensondierung, ohne diese zu ersetzen.

Der Einsatz von Georadar (GPR) ist vor allem auf Flächen sinnvoll, bei denen der Untergrund komplex aufgebaut ist oder die Oberfläche eine unmittelbare Untersuchung erschwert. Dies betrifft insbesondere versiegelte Flächen aus Asphalt oder Beton, innerstädtische Grundstücke, Verkehrsflächen, Industrieareale, Trassenbereiche und Baufelder mit vorhandener technischer Infrastruktur. Gerade in solchen Bereichen können Leitungen, Bewehrungen, Fundamentreste, Auffüllungen oder bauliche Vorbelastungen die Bewertung einer Kampfmittelverdachtsfläche erheblich beeinflussen. Georadar ermöglicht hier eine zusätzliche räumliche Einordnung auffälliger Strukturen und unterstützt die Entscheidung, ob weitere Untersuchungen oder Sicherungsmaßnahmen erforderlich sind.

Die Aussagekraft einer Georadar-Untersuchung hängt jedoch wesentlich von den Bodenverhältnissen, der Feuchtigkeit, der elektrischen Leitfähigkeit des Untergrunds, der Oberflächenbeschaffenheit und der Tiefe der gesuchten Strukturen ab. In trockenen, homogenen und wenig leitfähigen Böden sind regelmäßig bessere Messergebnisse zu erwarten als in stark tonigen, nassen oder elektrisch leitfähigen Untergründen. Deshalb muss der Einsatz von Georadar stets fachlich geprüft und auf das konkrete Projekt abgestimmt werden. Eine pauschale Anwendung ohne vorherige Bewertung der Rahmenbedingungen ist in der Kampfmitteluntersuchung nicht sachgerecht.

Besonders leistungsfähig ist Georadar, wenn es nicht isoliert, sondern in Kombination mit anderen Verfahren eingesetzt wird. Die Geomagnetik kann ferromagnetische Objekte erfassen, TDEM kann ergänzende elektromagnetische Informationen liefern, und Georadar kann strukturelle Besonderheiten des Untergrunds sichtbar machen. Aus der fachgerechten Kombination dieser Verfahren entsteht eine wesentlich belastbarere Grundlage für die Bewertung einer Verdachtsfläche als aus einer isolierten Einzelmessung. Entscheidend bleibt dabei stets die fachkundige Interpretation der Messdaten im Zusammenhang mit der historischen Verdachtslage, der geplanten Eingriffstiefe und dem konkreten Bauvorhaben.

FONTANA-EOD setzt Georadar (GPR) daher dort ein, wo das Verfahren für die konkrete Aufgabenstellung einen tatsächlichen Erkenntnisgewinn bietet. Ziel ist nicht die bloße Erhebung technischer Messdaten, sondern die nachvollziehbare Bewertung kampfmittelrelevanter Risiken. Die Ergebnisse fließen in die weitere Projektentscheidung ein und können Grundlage für ergänzende Sondierungen, eine baubegleitende Sicherung, eine gezielte Freilegung oder eine prüffähige Freigabedokumentation sein.

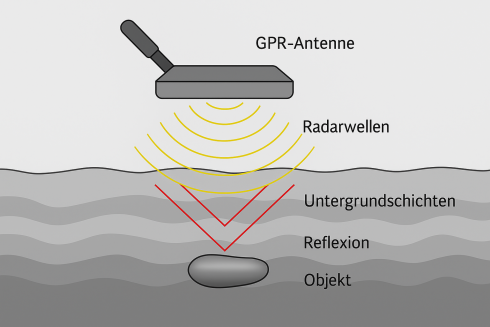

Georadar (GPR) arbeitet mit elektromagnetischen Impulsen, die über eine Antenne in den Untergrund ausgesendet und nach ihrer Reflexion wieder empfangen werden. Sobald diese Impulse auf einen Wechsel der physikalischen Eigenschaften im Boden treffen, entsteht eine messbare Rückstreuung. Solche Wechsel können durch unterschiedliche Bodenschichten, Auffüllungen, Hohlräume, Leitungen, Fundamentreste, Einbauten oder sonstige Anomalien verursacht werden. Die Messung bildet damit nicht den Untergrund als Foto ab, sondern erfasst Laufzeiten, Reflexionsstärken und Signalverläufe, aus denen anschließend ein fachlich interpretierbares Bild des Untergrunds abgeleitet wird.

Das Grundprinzip beruht darauf, dass sich elektromagnetische Wellen in verschiedenen Materialien unterschiedlich ausbreiten. Maßgeblich sind insbesondere die elektrische Leitfähigkeit, die dielektrischen Eigenschaften, der Feuchtegehalt und die Homogenität des Bodens. Trifft das ausgesendete Signal auf eine Grenze zwischen zwei Materialien mit unterschiedlichen Eigenschaften, wird ein Teil der Energie reflektiert. Diese Reflexion wird von der Empfangsantenne erfasst und als Signal in den Messdaten dargestellt. Je stärker der Kontrast zwischen den Materialien ist, desto deutlicher kann sich die Reflexion in den Daten abzeichnen. Genau deshalb kann Georadar nicht nur punktuelle Auffälligkeiten erfassen, sondern auch Schichtgrenzen, verfüllte Bereiche, bauliche Strukturen und Störungen im Untergrund sichtbar machen.

Für die Kampfmittelsondierung ist diese Messlogik von besonderer Bedeutung, weil kampfmittelrelevante Fragestellungen häufig nicht allein durch das Auffinden eines metallischen Objekts beantwortet werden. In vielen Projekten ist zusätzlich zu klären, ob ein Bereich verfüllt wurde, ob alte Eingriffe in den Boden erkennbar sind, ob sich Störkörper in bestimmten Tiefenlagen befinden oder ob bauliche Reststrukturen die weitere Bewertung beeinflussen. Georadar (GPR) kann hierbei wichtige Zusatzinformationen liefern, weil das Verfahren Untergrundstrukturen differenziert erfasst und damit eine methodisch fundierte Ergänzung zur Geomagnetik oder zu TDEM darstellen kann.

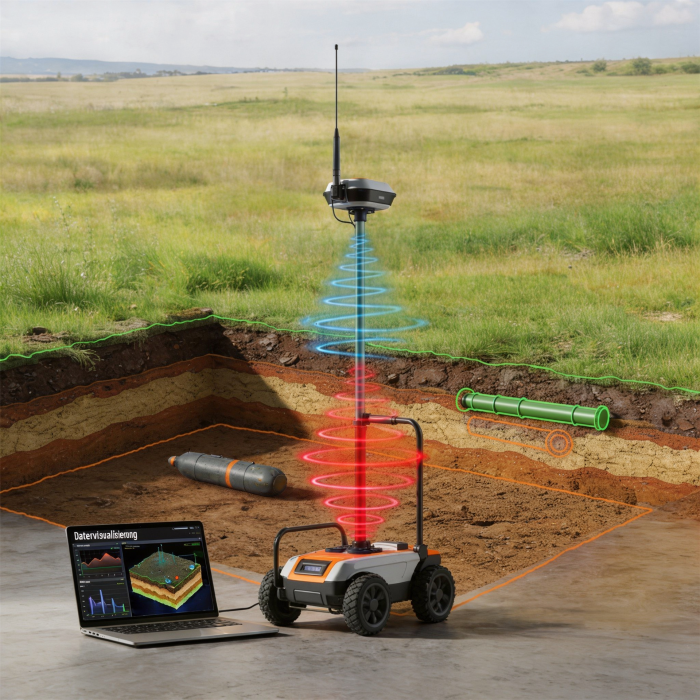

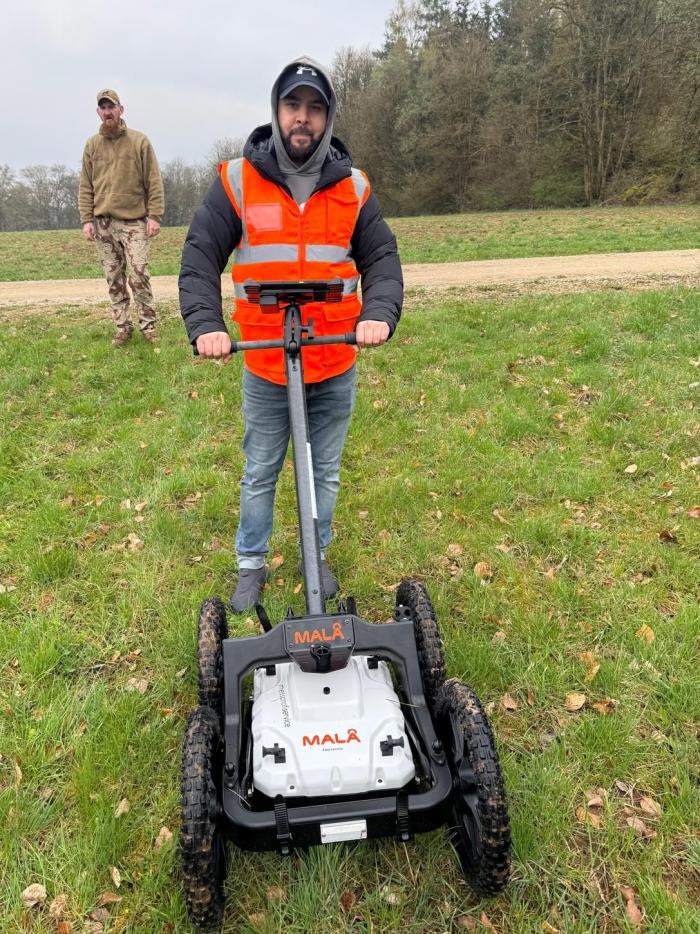

Die praktische Messung erfolgt regelmäßig über systematisch angelegte Messprofile oder Messraster. Dabei wird die Antenne über die zu untersuchende Fläche geführt, während kontinuierlich Messdaten aufgezeichnet werden. Je nach Aufgabenstellung können unterschiedliche Antennenfrequenzen eingesetzt werden. Höhere Frequenzen liefern grundsätzlich eine bessere Auflösung im oberflächennahen Bereich, erreichen jedoch regelmäßig geringere Eindringtiefen. Niedrigere Frequenzen können tiefer in den Boden eindringen, bilden kleinere Strukturen jedoch weniger detailliert ab. Die Auswahl der geeigneten Frequenz ist deshalb keine nebensächliche Geräteeinstellung, sondern ein wesentlicher Bestandteil der fachgerechten Untersuchungsplanung.

Die gewonnenen Messdaten werden anschließend ausgewertet, gefiltert, georeferenziert und fachlich interpretiert. Dabei ist zu berücksichtigen, dass eine Reflexion nicht automatisch ein Kampfmittel bedeutet. Eine auffällige Signatur kann ebenso durch Leitungen, Schichtwechsel, Steine, Fundamentreste, Hohlräume, Bewehrungen oder verfüllte Bereiche verursacht werden. Gerade deshalb erfordert die Auswertung Erfahrung und eine sorgfältige Einordnung in die bekannte Verdachtslage. In der Oberflächensondierung ist die Messung nur der erste Schritt; entscheidend ist die Bewertung, ob eine erkannte Anomalie für das konkrete Projekt sicherheitsrelevant ist oder ob sie plausibel durch andere Untergrundverhältnisse erklärt werden kann.

Ein weiterer wesentlicher Aspekt ist die Tiefenbestimmung. Die Tiefe einer Struktur wird beim Georadar nicht unmittelbar gemessen, sondern aus der Laufzeit des Signals und der angenommenen Ausbreitungsgeschwindigkeit im jeweiligen Boden abgeleitet. Diese Geschwindigkeit hängt wiederum stark von den Materialeigenschaften und dem Feuchtegehalt ab. Deshalb können Tiefenangaben je nach Untergrund mit Unsicherheiten behaftet sein und müssen fachlich verantwortbar eingeordnet werden. Eine belastbare Kampfmitteluntersuchung darf diese Grenzen nicht verschweigen, sondern muss sie transparent berücksichtigen.

Die Qualität einer Georadar-Untersuchung hängt damit von mehreren Faktoren ab: von der richtigen technischen Konfiguration, der Flächenzugänglichkeit, der Messrasterdichte, der Bodenbeschaffenheit, der Störquellensituation und vor allem von der fachkundigen Interpretation der Messergebnisse. FONTANA-EOD betrachtet Georadar (GPR) deshalb nicht als automatisches Suchgerät, sondern als anspruchsvolles geophysikalisches Verfahren, das nur im Zusammenhang mit der konkreten Verdachtslage, dem geplanten Bodeneingriff und den weiteren Untersuchungsmethoden eine belastbare Aussage erzeugt. Erst aus dieser Verbindung von Messtechnik, Methodik und fachlicher Bewertung entsteht eine sichere Grundlage für Planung, Bauausführung und spätere Freigabedokumentation.

Der Einsatz von Georadar (GPR) ist in der Kampfmittelsondierung besonders dort angezeigt, wo der Untergrund nicht nur nach einzelnen metallischen Auffälligkeiten untersucht werden soll, sondern die Struktur des Bodens selbst für die fachliche Bewertung der Fläche maßgeblich ist. Dies betrifft vor allem Projektflächen, bei denen Auffüllungen, Schichtwechsel, Leitungen, Hohlräume, Fundamentreste, alte Baugruben, verfüllte Störungen oder bauliche Vorbelastungen zu erwarten sind. In solchen Fällen kann Georadar eine wesentliche Ergänzung zur klassischen Oberflächensondierung darstellen, weil das Verfahren nicht ausschließlich auf magnetische Eigenschaften reagiert, sondern strukturelle Veränderungen im Untergrund sichtbar machen kann.

Ein zentraler Einsatzbereich liegt auf Baugrundstücken und Erschließungsflächen, bei denen vor Beginn der eigentlichen Erdarbeiten eine belastbare Einschätzung der Untergrundverhältnisse erforderlich ist. Gerade im Wohnungsbau und der Erschließung entstehen Risiken häufig nicht erst durch einen konkreten Kampfmittelfund, sondern bereits durch unklare Verhältnisse im Baugrund. Verfüllte Bombentrichter, frühere Geländemodellierungen, alte Fundamentreste oder heterogene Auffüllungen können die Bewertung einer Verdachtsfläche erheblich erschweren. Georadar (GPR) kann hier dazu beitragen, solche Strukturen räumlich besser einzugrenzen und die weitere Untersuchungsstrategie fachlich begründet festzulegen.

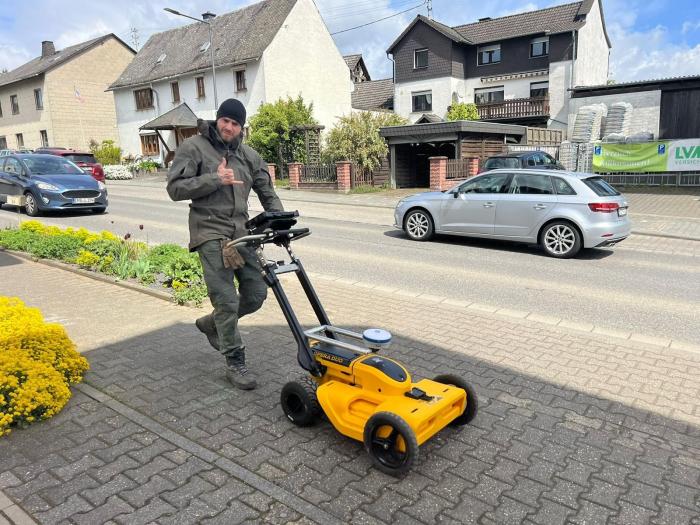

Besonders relevant ist Georadar auch auf versiegelten Flächen. Asphalt, Beton, Pflasterflächen oder befestigte Betriebsflächen erschweren häufig eine direkte Beurteilung des Untergrunds. Gleichzeitig sind solche Flächen in vielen Projekten sensibel, weil Eingriffe in bestehende Oberflächen Kosten, Verkehrsbeeinträchtigungen oder betriebliche Einschränkungen verursachen können. Georadar ermöglicht in solchen Fällen eine zerstörungsfreie Vorerkundung, bevor weitergehende Maßnahmen wie Aufbruch, Freilegung oder baubegleitende Kontrolle erforderlich werden. Dies ist insbesondere im Straßen- & Tiefbau, bei kommunalen Verkehrsflächen, Industrieflächen und infrastrukturell genutzten Bereichen von erheblicher Bedeutung.

Im Bereich Bahn & Trasse kann Georadar dort eingesetzt werden, wo Trassenabschnitte, Gleisumfelder, Bahnsteigbereiche, Durchlässe, Randbereiche oder angrenzende Bauflächen strukturell bewertet werden müssen. Gerade Trassenprojekte weisen häufig langgestreckte Untersuchungsbereiche, begrenzte Arbeitsfenster und hohe Anforderungen an Planungssicherheit auf. Georadar kann in solchen Konstellationen helfen, auffällige Untergrundbereiche frühzeitig zu erkennen und mit der übrigen Sondierungsstrategie abzugleichen. Der Einsatz ist dabei stets projektbezogen zu bewerten, weil Schotteraufbau, Gleisinfrastruktur, Leitungen, technische Einbauten und metallische Störquellen die Messbedingungen beeinflussen können. Mehr Informationen speziell zum Thema Georadar in der Verwendung beim Bahn- und Trassenbau finden Sie auf der Spezialseite Georadar-gestützte Kampfmittelsondierung bei DB-nahen Bahn- und Trassenprojekten.

Ein weiterer wesentlicher Anwendungsbereich betrifft Leitungs- & Energieprojekte. Bei Leitungsbau, Kabeltrassen, Fernwärme, Wasserstoff-, Strom- oder Versorgungsinfrastruktur ist häufig nicht nur die Kampfmittelverdachtslage relevant, sondern auch die vorhandene technische Infrastruktur im Untergrund. Leitungen, Schutzrohre, alte Kabeltrassen, Schächte und Einbauten können Messergebnisse beeinflussen und müssen in der Bewertung berücksichtigt werden. Georadar kann hier zusätzliche Informationen über Lage, Verlauf und strukturelle Störungen liefern und dadurch dazu beitragen, die Kampfmittelbewertung besser mit der technischen Planung des Vorhabens zu verbinden.

Auch auf Flächen aus dem Bereich Industrie/Gewerbe ist Georadar regelmäßig von Bedeutung. Ehemalige Betriebsflächen, Lagerflächen, Werksgelände, Produktionsstandorte oder Konversionsflächen weisen häufig eine komplexe Nutzungsgeschichte auf. Neben möglichen Kampfmittelbelastungen können alte Fundamente, Leitungssysteme, Auffüllungen, Verfüllungen, Schächte, Bewehrungen oder Rückbaureste vorhanden sein. Eine rein magnetische Auswertung kann in solchen Bereichen durch zahlreiche Störquellen erschwert werden. Georadar kann deshalb eine zusätzliche strukturelle Ebene liefern, die für die Unterscheidung zwischen baulich erklärbaren Auffälligkeiten und weiter zu prüfenden Anomalien erheblich sein kann.

Für kommunale Vorhaben ist der Einsatz von Georadar ebenfalls praxisrelevant, insbesondere bei Schulen, Straßen, Plätzen, Kanälen, öffentlichen Gebäuden, Sportanlagen oder Erschließungsmaßnahmen. Öffentliche Auftraggeber benötigen regelmäßig nachvollziehbare und dokumentierte Entscheidungsgrundlagen, weil Bauablauf, Sicherheit, Kosten und behördliche Abstimmung eng miteinander verbunden sind. Eine fachgerecht geplante Georadar-Untersuchung kann dazu beitragen, Verdachtsbereiche genauer einzugrenzen, Folgemaßnahmen zielgerichteter zu planen und die Ergebnisse in eine belastbare Freigabedokumentation zu überführen.

Der Einsatz von Georadar ist jedoch kein Selbstzweck. Das Verfahren ist besonders wertvoll, wenn seine Ergebnisse in ein abgestimmtes Gesamtkonzept eingebunden werden. Häufig ergibt sich die richtige Vorgehensweise erst aus dem Zusammenspiel mit der historischen Luftbildauswertung und Verdachtsflächenanalyse, der Geomagnetik, TDEM, einer möglichen Tiefensondierung, einer gezielten Flächenräumung oder einer späteren Bauaushubüberwachung. Entscheidend ist daher nicht allein, ob Georadar technisch eingesetzt werden kann, sondern ob das Verfahren unter den konkreten Bedingungen des Projekts eine verwertbare und fachlich belastbare Zusatzinformation liefert.

Der Einsatz von Georadar (GPR) ist in der Kampfmittelsondierung immer dann fachlich sinnvoll, wenn die Untersuchung einer Verdachtsfläche nicht allein auf die Feststellung metallischer oder magnetischer Auffälligkeiten beschränkt werden darf, sondern der strukturelle Aufbau des Untergrunds für die Bewertung maßgeblich ist. Das Verfahren ist besonders geeignet, wenn Hinweise auf Auffüllungen, verfüllte Bombentrichter, Hohlräume, Leitungszonen, Fundamentreste, alte Baugruben, Schichtwechsel oder sonstige bauliche und geologische Störungen bestehen. In solchen Fällen kann Georadar einen erheblichen Erkenntnisgewinn liefern, weil nicht nur einzelne Signale erfasst werden, sondern räumliche Zusammenhänge im Untergrund sichtbar gemacht und fachlich eingeordnet werden können.

Sinnvoll ist Georadar insbesondere auf Flächen, bei denen der Zugang zum Untergrund erschwert ist oder bei denen Eingriffe in die Oberfläche zunächst vermieden werden sollen. Dies betrifft vor allem Asphaltflächen, Betonflächen, Pflasterflächen, Verkehrsflächen, Betriebsflächen, Industrieareale und innerstädtische Baufelder. Gerade dort ist eine zerstörungsfreie Vorerkundung häufig von erheblichem Vorteil, weil Aufbrüche, Sperrungen oder kostenintensive Eingriffe erst dann erfolgen müssen, wenn sie fachlich begründet sind. Innerhalb der Oberflächensondierung kann Georadar deshalb eine wichtige Rolle übernehmen, wenn die Untersuchung nicht nur sicher, sondern auch möglichst effizient, schonend und planbar durchgeführt werden soll.

Besonders geeignet ist das Verfahren bei trockenen, sandigen, kiesigen oder sonst wenig leitfähigen Böden. In solchen Untergründen können sich elektromagnetische Impulse vergleichsweise gut ausbreiten, sodass Reflexionen aus tieferen Bereichen oder von kleineren Strukturunterschieden besser erfasst werden können. Auch homogene Bodenverhältnisse begünstigen die Auswertung, weil auffällige Signaturen klarer vom natürlichen Untergrund abgrenzbar sind. Unter diesen Bedingungen kann Georadar (GPR) dazu beitragen, Verdachtsbereiche genauer einzugrenzen, Auffälligkeiten räumlich zuzuordnen und die weitere Untersuchungsstrategie zielgerichtet festzulegen.

Der Einsatz ist auch dann naheliegend, wenn bekannte oder vermutete bauliche Strukturen im Untergrund für die Kampfmittelbewertung relevant sind. Alte Fundamente, verfüllte Keller, Leitungstrassen, Schächte, frühere Baugruben oder Rückbaubereiche können Messungen mit anderen Verfahren beeinflussen und zu Fehlinterpretationen führen. Georadar kann in solchen Situationen helfen, bauliche Ursachen von Auffälligkeiten besser zu erkennen und dadurch die Bewertung einer Verdachtsfläche zu präzisieren. Dies ist besonders wichtig auf ehemals industriell, militärisch, gewerblich oder infrastrukturell genutzten Flächen, bei denen der Untergrund häufig durch mehrere Nutzungsphasen verändert wurde.

Nicht sinnvoll oder nur eingeschränkt sinnvoll ist Georadar dagegen, wenn die physikalischen Voraussetzungen des Untergrunds keine ausreichend verwertbaren Messergebnisse erwarten lassen. Stark tonige, nasse, salzhaltige oder elektrisch leitfähige Böden können die Ausbreitung elektromagnetischer Signale erheblich dämpfen. In solchen Bereichen reduziert sich die Eindringtiefe, und die Auswertung kann unscharf oder nicht ausreichend belastbar werden. Auch großflächige Bewehrungen, massive metallische Einbauten, dichte Leitungsnetze, stark gestörte Oberflächen oder hohe elektromagnetische Störeinflüsse können die Qualität der Messdaten deutlich beeinträchtigen. In diesen Fällen muss fachlich geprüft werden, ob eine Georadar-Untersuchung noch einen verwertbaren Zusatznutzen bringt oder ob andere Verfahren vorrangig einzusetzen sind.

Ebenfalls problematisch ist die Erwartung, Georadar könne Kampfmittel stets eindeutig und unmittelbar identifizieren. Diese Annahme ist fachlich nicht haltbar. Georadar (GPR) zeigt Reflexionen und Signaturen im Untergrund, aber es liefert keine automatische Objektklassifizierung im Sinne einer sicheren Unterscheidung zwischen Kampfmittel, Stein, Leitung, Fundamentrest oder sonstigem Störkörper. Die Messdaten müssen daher immer sachverständig ausgewertet und mit der konkreten Verdachtslage abgeglichen werden. Eine auffällige Reflexion kann kampfmittelrelevant sein, sie kann aber ebenso durch bauliche oder natürliche Strukturen verursacht werden. Gerade deshalb ist die fachliche Interpretation entscheidender als die reine Datenerhebung.

Eine typische Fehlanwendung besteht darin, Georadar pauschal als Ersatz für andere Sondierverfahren einzusetzen. Dies ist methodisch falsch. Georadar ersetzt weder Geomagnetik noch TDEM, sondern ergänzt diese Verfahren dort, wo die konkrete Fragestellung eine zusätzliche strukturelle Betrachtung des Untergrunds erfordert. Wenn ferromagnetische Kampfmittel oder metallische Störkörper im Vordergrund stehen und die Messbedingungen hierfür geeignet sind, kann die magnetische Untersuchung das vorrangige Verfahren sein. Wenn dagegen der Schichtaufbau, verfüllte Bereiche, Hohlräume oder bauliche Strukturen eine besondere Rolle spielen, kann Georadar die bessere oder ergänzend erforderliche Methode darstellen. Die richtige Entscheidung ergibt sich daher nie aus einem pauschalen Methodenvorrang, sondern aus der konkreten Aufgabenstellung.

Eine weitere Fehlanwendung liegt vor, wenn Georadar ohne ausreichende Vorbewertung der Fläche eingesetzt wird. Vor jeder fachgerechten Kampfmitteluntersuchung muss geklärt werden, welche Verdachtsmomente bestehen, welche Kampfmittelarten zu erwarten sein könnten, welche Eingriffstiefe geplant ist und welche Untergrundbedingungen vorliegen. Die historische Luftbildauswertung und Verdachtsflächenanalyse liefert hierfür eine wichtige Grundlage. Erst wenn diese Informationen mit den örtlichen und technischen Rahmenbedingungen zusammengeführt werden, kann entschieden werden, ob Georadar geeignet ist, ob eine Kombination mit anderen Verfahren erforderlich ist oder ob eine andere Untersuchungsmethode vorrangig eingesetzt werden muss.

Für Auftraggeber bedeutet dies: Georadar ist ein leistungsfähiges Verfahren, aber kein universelles Suchinstrument. Seine Stärke liegt in der gezielten, fachlich begründeten Anwendung. Richtig eingesetzt, kann es die Bewertung einer Kampfmittelverdachtsfläche deutlich verbessern, Risiken genauer eingrenzen und die Planung weiterführender Maßnahmen unterstützen. Falsch eingesetzt, kann es dagegen Scheinsicherheit erzeugen, Fehlinterpretationen begünstigen und zu nicht belastbaren Entscheidungen führen. FONTANA-EOD bewertet deshalb vor dem Einsatz von Georadar (GPR), ob das Verfahren unter den konkreten Bedingungen des Projekts tatsächlich geeignet ist und welche Aussage damit fachlich verantwortbar getroffen werden kann.

Die Ergebnisse einer Georadar-Untersuchung sind daher stets als Bestandteil einer Gesamtbewertung zu verstehen. Sie können Grundlage für ergänzende Untersuchungen, eine gezielte Tiefensondierung, eine punktuelle Freilegung, eine Flächenräumung, eine Bauaushubüberwachung oder eine prüffähige Freigabedokumentation sein. Entscheidend ist, dass die gewählte Vorgehensweise zur tatsächlichen Verdachtslage, zum Bauvorhaben und zu den technischen Grenzen des jeweiligen Verfahrens passt. Nur so entsteht eine belastbare Entscheidungsgrundlage für sichere und planbare Bauabläufe.

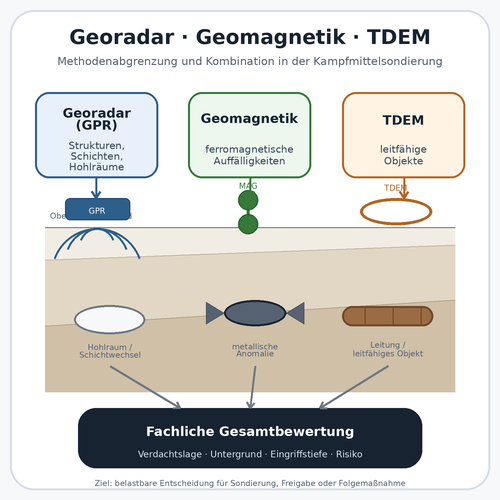

In der Kampfmittelsondierung gibt es kein einzelnes Messverfahren, das jede Verdachtsfläche unabhängig von Untergrund, Objektart, Oberflächenbeschaffenheit und Störquellen vollständig und gleichermaßen zuverlässig bewerten kann. Georadar (GPR), Geomagnetik und TDEM beruhen auf unterschiedlichen physikalischen Prinzipien und liefern deshalb unterschiedliche Informationen über den Untergrund. Gerade daraus ergibt sich ihr fachlicher Wert: Die Verfahren stehen nicht in Konkurrenz zueinander, sondern müssen je nach Verdachtslage, Untersuchungsziel und bautechnischer Situation richtig ausgewählt, kombiniert und ausgewertet werden.

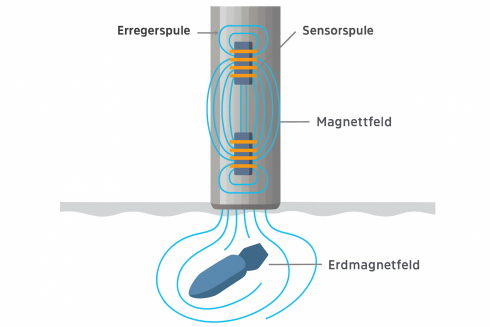

Die Geomagnetik ist in der Kampfmittelsondierung regelmäßig ein besonders wichtiges Verfahren, wenn ferromagnetische Objekte im Untergrund erkannt werden sollen. Dazu zählen insbesondere metallische Kampfmittel, Blindgänger, Munitionsteile, Splitter, Bombenreste oder sonstige Eisenobjekte, die eine messbare Störung des Erdmagnetfeldes verursachen können. Ihre Stärke liegt in der flächenhaften und effizienten Erfassung magnetischer Auffälligkeiten. Auf geeigneten, offenen und möglichst störungsarmen Flächen kann die Geomagnetik daher eine sehr leistungsfähige Grundlage für die Eingrenzung kampfmittelverdächtiger Anomalien bilden.

Die Aussagekraft der Geomagnetik ist jedoch dort eingeschränkt, wo die Fläche durch metallische Einbauten, Bewehrungen, Zäune, Leitungen, Schienen, Fahrzeuge, Gebäudereste oder sonstige ferromagnetische Störquellen beeinflusst wird. In solchen Bereichen können magnetische Auffälligkeiten überlagert, verfälscht oder schwer abgrenzbar sein. Außerdem liefert die Geomagnetik primär Informationen über magnetische Eigenschaften, nicht jedoch über den strukturellen Aufbau des Bodens. Sie zeigt also nicht unmittelbar, ob eine Auffälligkeit mit einer Auffüllung, einem Hohlraum, einem Fundamentrest, einer Leitungstrasse oder einer geologischen Schichtgrenze zusammenhängt. Genau an dieser Stelle kann Georadar (GPR) eine fachlich wertvolle Ergänzung darstellen.

Georadar unterscheidet sich von der Geomagnetik dadurch, dass es nicht auf magnetische Eigenschaften reagiert, sondern Reflexionen elektromagnetischer Impulse im Untergrund auswertet. Das Verfahren ist daher besonders geeignet, wenn Schichtwechsel, Auffüllungen, Hohlräume, Leitungen, Einbauten, Fundamentreste, verfüllte Strukturen oder sonstige Änderungen im Bodenaufbau sichtbar gemacht werden sollen. Während die Geomagnetik also vorrangig ferromagnetische Auffälligkeiten erfasst, liefert Georadar zusätzliche Informationen über die räumliche und strukturelle Beschaffenheit des Untergrunds. In der Oberflächensondierung ist Georadar deshalb besonders wertvoll, wenn eine Verdachtsfläche nicht nur punktuell, sondern im Zusammenhang ihrer Untergrundstruktur bewertet werden muss.

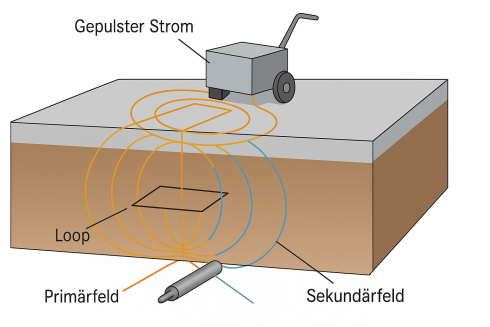

Der Einsatz von TDEM ergänzt diese Methodik nochmals um eine weitere elektromagnetische Betrachtung. TDEM steht für Time Domain Electromagnetics und beruht auf der Erfassung elektromagnetischer Antwortsignale leitfähiger Objekte oder Strukturen. Im Rahmen der Kampfmittelsondierung kann TDEM insbesondere dann relevant sein, wenn leitfähige Auffälligkeiten differenziert bewertet werden sollen oder wenn zusätzliche Informationen zu metallischen Objekten benötigt werden, die mit einer rein magnetischen Betrachtung nicht hinreichend sicher eingeordnet werden können. Auch TDEM ist jedoch kein universelles Verfahren. Es ist ebenso wie Georadar und Geomagnetik von Störquellen, Untergrundbedingungen, Objektgeometrie, Tiefenlage und Messumgebung abhängig.

Die richtige Methodenauswahl beginnt deshalb nicht bei der verfügbaren Technik, sondern bei der fachlichen Fragestellung. Wenn auf einer Verdachtsfläche primär ferromagnetische Kampfmittel zu erwarten sind und die Fläche eine störungsarme Messung zulässt, kann die Geomagnetik das vorrangige Verfahren sein. Wenn dagegen strukturelle Veränderungen des Untergrunds, verfüllte Bereiche, Hohlräume, Leitungen oder bauliche Reste für die Bewertung relevant sind, kann Georadar (GPR) den entscheidenden zusätzlichen Erkenntnisgewinn liefern. Wenn leitfähige Objekte, elektromagnetische Auffälligkeiten oder ergänzende Differenzierungen im Vordergrund stehen, kann TDEM zweckmäßig sein. In komplexen Projekten ist häufig gerade die Kombination dieser Verfahren erforderlich, um eine Verdachtsfläche fachlich belastbar zu bewerten.

Eine kombinierte Untersuchung kann insbesondere auf innerstädtischen Flächen, Verkehrsflächen, Industriearealen, Trassen, Leitungsbereichen und baulich vorbelasteten Grundstücken erforderlich sein. Dort überlagern sich häufig mehrere Einflussfaktoren: metallische Störquellen, Leitungen, Auffüllungen, Fundamentreste, Versiegelungen, wechselnde Bodenverhältnisse und unterschiedliche Eingriffstiefen. In solchen Situationen kann eine isolierte Messung zu kurz greifen. Die Kombination aus Geomagnetik, Georadar und TDEM ermöglicht dagegen eine mehrdimensionale Betrachtung, weil unterschiedliche physikalische Eigenschaften des Untergrunds und möglicher Störkörper erfasst werden. Dadurch können Anomalien besser eingegrenzt, plausibilisiert und im Hinblick auf ihre Relevanz für das Bauvorhaben bewertet werden.

Fachlich entscheidend ist dabei, dass die Verfahren nicht additiv im Sinne eines bloßen „Mehr an Messung“ eingesetzt werden. Eine zusätzliche Messung verbessert das Ergebnis nur dann, wenn sie eine konkrete Fragestellung beantwortet. Werden Verfahren ohne klare Methodik kombiniert, entstehen nicht automatisch bessere Erkenntnisse, sondern unter Umständen widersprüchliche oder nicht belastbare Datenlagen. Eine sachgerechte Kombination setzt daher voraus, dass vorab geklärt wird, welche Anomalien zu erwarten sind, welche Bodeneingriffe geplant sind, welche Messbedingungen vorliegen und welche Aussage am Ende für Auftraggeber, Planer, ausführende Unternehmen oder Behörden benötigt wird.

Für die Bewertung von Kampfmittelverdachtsflächen bedeutet dies: Georadar (GPR) ist besonders stark, wenn strukturelle Untergrundinformationen benötigt werden; Geomagnetik ist besonders stark, wenn ferromagnetische Objekte flächenhaft erkannt werden sollen; TDEM kann eine wichtige Ergänzung liefern, wenn leitfähige Auffälligkeiten elektromagnetisch bewertet werden müssen. Erst die richtige fachliche Auswahl und Kombination dieser Verfahren führt zu einer belastbaren Entscheidungsgrundlage. FONTANA-EOD bewertet daher nicht schematisch nach einem Standardverfahren, sondern legt die Untersuchungsmethodik anhand der historischen Luftbildauswertung und Verdachtsflächenanalyse, der örtlichen Rahmenbedingungen, der geplanten Eingriffstiefe und des konkreten Projektziels fest.

Die Abgrenzung der Verfahren ist damit ein wesentlicher Bestandteil einer seriösen Kampfmitteluntersuchung. Wer Georadar pauschal als Ersatz für Geomagnetik einsetzt, verkennt die unterschiedlichen physikalischen Grundlagen. Wer Geomagnetik ohne Berücksichtigung struktureller Untergrundverhältnisse anwendet, kann relevante Kontextinformationen übersehen. Wer TDEM ohne konkrete Fragestellung ergänzt, erzeugt möglicherweise zusätzliche Daten, aber keine bessere Entscheidung. Fachgerecht ist daher nur ein Vorgehen, bei dem die Verfahren methodisch begründet eingesetzt und ihre Ergebnisse gemeinsam ausgewertet werden. Auf dieser Grundlage können weiterführende Maßnahmen wie Tiefensondierung, Flächenräumung, Bauaushubüberwachung oder eine prüffähige Freigabedokumentation nachvollziehbar abgeleitet werden.

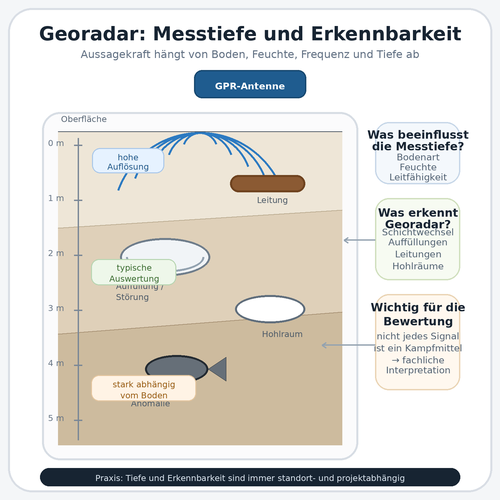

Die Leistungsfähigkeit von Georadar (GPR) hängt nicht von einem pauschalen Tiefenwert ab, sondern von den physikalischen Eigenschaften des Untergrunds, der gewählten Antennenfrequenz, der Oberflächenbeschaffenheit, der Feuchtigkeit, der elektrischen Leitfähigkeit des Bodens und der Größe sowie Lage der zu erfassenden Struktur. In der Kampfmittelsondierung ist deshalb nicht allein entscheidend, wie tief ein Signal theoretisch in den Boden eindringen kann, sondern ob die erfassten Reflexionen in der jeweiligen Tiefe noch fachlich belastbar auswertbar sind. Eine große rechnerische Tiefe hat keinen praktischen Wert, wenn die Signale zu stark gedämpft, überlagert oder nicht eindeutig interpretierbar sind.

In der Praxis bewegt sich die nutzbare Eindringtiefe von Georadar bei Kampfmitteluntersuchungen häufig in einem Bereich von etwa einem bis mehreren Metern. Unter günstigen Bedingungen können tiefere Strukturen erkennbar werden; unter ungünstigen Bedingungen kann die auswertbare Tiefe jedoch deutlich geringer ausfallen. Besonders günstig sind trockene, sandige, kiesige oder insgesamt wenig leitfähige Böden. Ungünstig wirken sich dagegen stark tonige, nasse, salzhaltige oder elektrisch leitfähige Untergründe aus, weil sie die elektromagnetischen Impulse dämpfen und die Rückstreuung der Signale beeinträchtigen. Die Frage nach der Messtiefe kann daher seriös nur projektbezogen beantwortet werden.

Erkennen kann Georadar (GPR) vor allem strukturelle Unterschiede im Untergrund. Dazu gehören Schichtwechsel, Auffüllungen, Hohlräume, alte Gruben, verfüllte Bombentrichter, Fundamentreste, Leitungen, Schächte, Einbauten, Verdichtungszonen und sonstige auffällige Veränderungen des Bodenaufbaus. Das Verfahren ist damit besonders wertvoll, wenn die Kampfmittelbewertung nicht nur auf ein einzelnes Objekt, sondern auf den Zusammenhang des gesamten Untergrundes gerichtet ist. Gerade bei baulich vorbelasteten Grundstücken, Trassen, Verkehrsflächen, Industriearealen und innerstädtischen Baufeldern können solche Strukturinformationen für die weitere Bewertung entscheidend sein.

Im Zusammenhang mit Kampfmittelsondierung bedeutet dies jedoch nicht, dass Georadar jedes Kampfmittel unmittelbar als Kampfmittel identifiziert. Eine Georadar-Messung zeigt Reflexionen, Signaturverläufe und Anomalien. Ob eine solche Auffälligkeit kampfmittelrelevant ist, hängt von der fachlichen Auswertung ab. Eine Reflexion kann durch ein metallisches Objekt entstehen, sie kann aber ebenso durch eine Leitung, einen Stein, eine Schichtgrenze, einen Fundamentrest, eine Bewehrung, einen Hohlraum oder eine Auffüllung verursacht werden. Die eigentliche Aussagekraft entsteht deshalb nicht durch das Messbild allein, sondern durch die sachverständige Interpretation im Zusammenhang mit der Verdachtslage.

Gerade bei Verdachtsflächen mit möglicher Bombardierungshistorie kann Georadar wichtige Hinweise auf verfüllte Störungen oder frühere Bodeneingriffe liefern. Verfüllte Bombentrichter, alte Einschlagsbereiche oder unregelmäßige Auffüllungen können sich unter bestimmten Bedingungen als strukturelle Veränderungen im Messbild abzeichnen. Für die weitere Bewertung ist dies bedeutsam, weil solche Bereiche nicht nur geotechnisch, sondern auch kampfmittelbezogen relevant sein können. Ein verfüllter oder gestörter Bereich kann auf frühere Eingriffe, Kriegseinwirkungen oder nachträgliche Geländeauffüllungen hinweisen und damit Anlass für eine vertiefte Verdachtsflächenbewertung geben.

Auf versiegelten Flächen kann Georadar (GPR) ebenfalls einen erheblichen Erkenntnisgewinn bieten. Asphalt, Beton oder Pflaster schließen eine unmittelbare Sichtprüfung des Untergrunds aus und machen einfache Vorerkundungen häufig schwierig. Georadar kann hier eingesetzt werden, um unterhalb der Oberfläche Schichtaufbau, Tragschichten, Auffüllungen, Leitungen oder sonstige Einbauten zu erkennen. Für den Straßen- & Tiefbau, den Bahn- und Trassenbau sowie Leitungs- & Energieprojekte ist dies besonders relevant, weil Eingriffe in bestehende Oberflächen regelmäßig mit hohen organisatorischen und wirtschaftlichen Folgen verbunden sind. Eine zerstörungsfreie Vorerkundung kann deshalb helfen, weitere Maßnahmen gezielter zu planen.

Die Erkennbarkeit einzelner Objekte hängt wesentlich von deren Größe, Form, Tiefe, Materialkontrast und Lage zur Messrichtung ab. Größere Strukturen oder deutliche Materialwechsel erzeugen regelmäßig stärkere Reflexionen als kleine, tief liegende oder ungünstig orientierte Objekte. Bei der Bewertung von Kampfmittelverdachtsflächen ist dies besonders zu berücksichtigen. Ein kleiner Störkörper in größerer Tiefe kann unter ungünstigen Bodenbedingungen schwerer erkennbar sein als eine größere Struktur im oberflächennahen Bereich. Deshalb ist eine Georadar-Untersuchung stets so zu planen, dass Messraster, Profilabstände, Antennenfrequenz und Auswertungstiefe zur konkreten Aufgabenstellung passen.

Auch die Wahl der Antennenfrequenz beeinflusst die Aussagekraft erheblich. Höhere Frequenzen liefern eine bessere Auflösung im oberflächennahen Bereich, dringen aber regelmäßig weniger tief in den Boden ein. Niedrigere Frequenzen können größere Tiefen erreichen, bilden kleinere Strukturen jedoch weniger detailliert ab. Daraus folgt, dass die technische Konfiguration nicht schematisch erfolgen darf. Für eine belastbare Kampfmitteluntersuchung muss vorab geklärt werden, ob eher eine hochauflösende Untersuchung oberflächennaher Strukturen oder eine größere Eindringtiefe mit geringerer Detailauflösung erforderlich ist. Die richtige Einstellung ergibt sich aus Verdachtslage, Bodenaufbau, geplanter Eingriffstiefe und dem Ziel der Untersuchung.

Die Grenzen des Verfahrens sind ebenso wichtig wie seine Möglichkeiten. Georadar (GPR) kann nur das sichtbar machen, was unter den konkreten physikalischen Bedingungen einen ausreichenden Signalunterschied erzeugt. Fehlt ein ausreichender Kontrast zwischen Objekt und Umgebung, kann eine Struktur schwach oder gar nicht erkennbar sein. Sind starke Störquellen vorhanden, können relevante Reflexionen überlagert werden. Ist der Boden zu leitfähig oder zu feucht, kann die Eindringtiefe deutlich sinken. Eine fachlich seriöse Bewertung muss diese Grenzen ausdrücklich berücksichtigen, weil andernfalls eine nicht gerechtfertigte Sicherheit entstehen könnte.

Für Auftraggeber ist deshalb maßgeblich, dass Georadar nicht als isolierte „Tiefenmessung“ verstanden wird. Das Verfahren liefert keine automatische Freigabe und keine einfache Ja-Nein-Aussage. Es liefert Untergrundinformationen, die fachlich bewertet und mit anderen Erkenntnissen abgeglichen werden müssen. In vielen Projekten entsteht die belastbare Aussage erst durch die Kombination mit Geomagnetik, TDEM, historischer Vorbewertung, ergänzender Tiefensondierung oder baubegleitender Kontrolle. Gerade diese methodische Verknüpfung entscheidet darüber, ob aus den Georadar-Daten eine verwertbare Entscheidungsgrundlage für Bauablauf, Risikominimierung und Freigabedokumentation entsteht.

FONTANA-EOD bewertet die Tiefe und Aussagekraft einer Georadar-Untersuchung daher immer projektbezogen. Maßgeblich sind nicht pauschale Versprechen, sondern die fachliche Frage, welche Strukturen unter den konkreten Standortbedingungen zuverlässig erfasst, abgegrenzt und bewertet werden können. Auf dieser Grundlage lässt sich entscheiden, ob Georadar (GPR) als alleiniges ergänzendes Verfahren ausreicht, ob eine Kombination mit anderen Messmethoden erforderlich ist oder ob weiterführende Maßnahmen wie Flächenräumung, Bauaushubüberwachung oder eine gezielte Freilegung notwendig werden. Ziel ist stets eine belastbare, nachvollziehbare und für das Bauvorhaben verwertbare Bewertung.

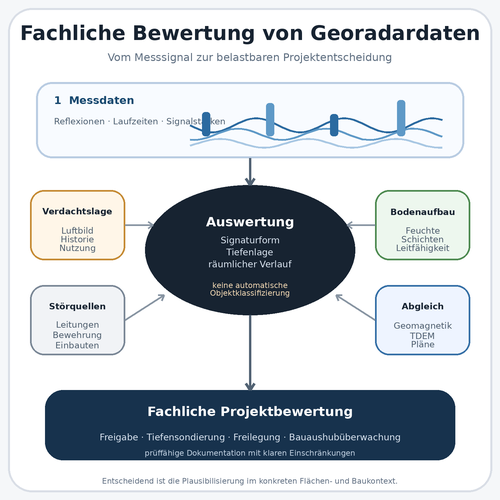

Die fachliche Bewertung von Georadardaten ist der entscheidende Schritt zwischen technischer Messung und belastbarer Aussage. Eine Georadar-Untersuchung erzeugt zunächst Messsignale, Reflexionsbilder und Signaturverläufe. Diese Daten zeigen jedoch nicht automatisch an, ob eine Auffälligkeit tatsächlich kampfmittelrelevant ist. Erst durch die sachkundige Auswertung im Zusammenhang mit Verdachtslage, Bodenaufbau, Flächennutzung und geplanter Eingriffstiefe entsteht eine verwertbare Entscheidungsgrundlage für die Kampfmittelsondierung.

Bei der Auswertung werden die aufgezeichneten Reflexionen zunächst daraufhin geprüft, ob sie auf erkennbare Strukturen im Untergrund hinweisen. Typische Signaturen können durch Schichtwechsel, Auffüllungen, Hohlräume, Leitungen, Fundamentreste, Einbauten, Verdichtungen oder sonstige Störungen verursacht werden. In bestimmten Fällen können auch objektbezogene Anomalien sichtbar werden, die im Rahmen einer Verdachtsflächenbewertung weiter einzuordnen sind. Entscheidend ist dabei, dass eine einzelne Signatur nie isoliert betrachtet werden darf. Maßgeblich ist immer die Frage, ob sie im Kontext der Fläche, der Nutzungsgeschichte und des geplanten Bodeneingriffs sicherheitsrelevant sein kann.

Ein wesentlicher Bestandteil der Bewertung ist die Plausibilisierung der Messdaten. Auffällige Reflexionsmuster werden mit bekannten Randbedingungen abgeglichen, etwa vorhandenen Leitungsplänen, Oberflächenmerkmalen, historischen Informationen, früheren Nutzungen oder Ergebnissen anderer Messverfahren. Gerade hier zeigt sich der Unterschied zwischen einer reinen Messdienstleistung und einer fachtechnischen Kampfmittelbewertung. Ein Reflexionssignal kann kampfmittelbezogen relevant sein, es kann aber ebenso durch eine Leitung, eine alte Baugrube, eine bewehrte Betonplatte, einen Stein, eine Schichtgrenze oder eine künstliche Auffüllung verursacht werden. Die Bewertung muss diese Möglichkeiten fachlich sauber trennen.

In der Praxis ist die Auswertung von Georadar (GPR) besonders anspruchsvoll, weil die Messergebnisse von zahlreichen Faktoren beeinflusst werden. Bodenfeuchte, Tonanteil, Leitfähigkeit, Oberflächenversiegelung, Bewehrungen, Leitungen und bauliche Vorbelastungen können die Signale verändern oder überlagern. Deshalb genügt es nicht, Messbilder lediglich visuell zu betrachten. Erforderlich ist eine methodische Analyse, bei der Signaturform, Tiefenlage, räumlicher Verlauf, Wiederholbarkeit und Lagebezug gemeinsam bewertet werden. Nur wenn diese Merkmale nachvollziehbar eingeordnet werden, kann aus den Messdaten eine fachlich belastbare Aussage abgeleitet werden.

Für die Oberflächensondierung bedeutet dies, dass Georadardaten regelmäßig mit weiteren Erkenntnissen zusammengeführt werden müssen. Ergebnisse aus Geomagnetik, TDEM, historischer Vorbewertung oder örtlicher Begehung können die Interpretation bestätigen, ergänzen oder relativieren. Gerade bei komplexen Projektflächen ist diese Zusammenführung entscheidend, weil unterschiedliche Verfahren unterschiedliche physikalische Eigenschaften erfassen. Eine magnetische Auffälligkeit, eine elektromagnetische Reaktion und eine strukturelle Georadar-Signatur können zusammen eine wesentlich belastbarere Bewertung ermöglichen als eine isolierte Einzelinformation.

Die Bewertung endet nicht mit der Feststellung, dass eine Anomalie vorhanden ist. Sie muss vielmehr beantworten, welche Bedeutung diese Auffälligkeit für das konkrete Projekt hat. Daraus kann sich ergeben, dass keine weitere Maßnahme erforderlich ist, dass eine ergänzende Tiefensondierung sinnvoll wird, dass eine gezielte Freilegung notwendig ist oder dass eine Bauaushubüberwachung in den Bauablauf einzuplanen ist. Ebenso kann die Auswertung Grundlage für eine prüffähige Freigabedokumentation sein, soweit die Ergebnisse eine entsprechende Bewertung zulassen und die verbleibenden Einschränkungen transparent dargestellt werden.

FONTANA-EOD bewertet Georadardaten deshalb nicht als isoliertes Messergebnis, sondern als Bestandteil einer fachlichen Gesamtentscheidung. Ziel ist eine nachvollziehbare, dokumentierbare und projekttaugliche Aussage darüber, ob die untersuchte Fläche unter den konkreten Bedingungen weiterbearbeitet, vertieft untersucht oder in den nächsten Prozessschritt überführt werden kann. Gerade diese Bewertungsleistung ist für Bauherren, Planer, Behörden und ausführende Unternehmen maßgeblich, weil sie aus technischen Messdaten eine belastbare Grundlage für sichere und planbare Bauabläufe macht.

Die Durchführung einer Georadar-Untersuchung entfaltet ihren tatsächlichen Wert erst durch eine nachvollziehbare, strukturierte und fachlich belastbare Dokumentation. Für Auftraggeber, Planer und Behörden ist nicht entscheidend, dass Messdaten erhoben wurden, sondern welche Aussage sich daraus ergibt, wie diese begründet ist und in welcher Form sie für Planung, Bauausführung oder Freigabe verwendet werden kann. Die Dokumentation bildet daher die Schnittstelle zwischen technischer Untersuchung und praktischer Projektverwertung innerhalb der Kampfmittelsondierung.

Die Ergebnisdarstellung umfasst zunächst die räumliche Zuordnung der untersuchten Fläche. Dazu gehören Lagepläne, Untersuchungsgrenzen, Messraster und gegebenenfalls Teilbereiche mit unterschiedlichen Untersuchungsbedingungen. Diese Darstellung ist erforderlich, um die Reichweite und Aussagekraft der Untersuchung eindeutig abzugrenzen. Gerade bei größeren Bauflächen, Trassen oder komplexen Projektgebieten ist es wesentlich, dass nachvollziehbar bleibt, welche Bereiche tatsächlich erfasst wurden und wo Einschränkungen bestehen.

Ein zentraler Bestandteil der Dokumentation ist die Darstellung identifizierter Auffälligkeiten. Anomalien werden im Plan verortet, beschrieben und hinsichtlich ihrer möglichen Ursache eingeordnet. Dabei wird nicht nur festgehalten, dass eine Struktur vorhanden ist, sondern auch, welche Merkmale sie aufweist, in welcher Tiefe sie liegt, wie sie sich räumlich erstreckt und welche Interpretation fachlich naheliegt. Diese Form der Darstellung ist notwendig, weil eine bloße Auflistung von Messsignalen keine belastbare Entscheidungsgrundlage darstellt.

Die fachliche Bewertung erfolgt immer im Zusammenhang mit der Verdachtsflächenbewertung und den bekannten Rahmenbedingungen der Fläche. Dazu gehören historische Erkenntnisse, bekannte Nutzungen, vorhandene Einbauten, Leitungsinformationen, Bodenverhältnisse und geplante Eingriffe. Die Dokumentation muss daher klar erkennen lassen, auf welcher Grundlage eine Anomalie als relevant oder nicht relevant eingestuft wird. Ebenso müssen verbleibende Unsicherheiten transparent benannt werden, da die Aussagekraft von Georadar (GPR) grundsätzlich von den physikalischen Bedingungen des Untergrunds abhängig ist.

Ein weiterer wesentlicher Punkt ist die Darstellung der methodischen Grenzen. Jede Georadar-Untersuchung unterliegt Einschränkungen, die sich aus Bodenfeuchte, Leitfähigkeit, Störquellen, Oberflächenbeschaffenheit oder Messbedingungen ergeben können. Diese Grenzen sind nicht nachteilig, sondern Bestandteil einer fachlich sauberen Bewertung. Sie müssen jedoch klar dokumentiert werden, damit Auftraggeber die Tragweite der Ergebnisse richtig einordnen können und keine unzutreffende Sicherheit entsteht.

Die Dokumentation endet nicht bei der Beschreibung der Messergebnisse, sondern führt zu einer konkreten Handlungsempfehlung. Diese kann je nach Projektlage unterschiedlich ausfallen. Möglich sind etwa die Empfehlung zur Tiefensondierung, zur gezielten Freilegung einzelner Bereiche, zur Durchführung einer Flächenräumung oder zur Einbindung einer Bauaushubüberwachung in den weiteren Bauablauf. Ebenso kann die Untersuchung Grundlage für eine projektbezogene Bewertung sein, die in eine prüffähige Freigabedokumentation überführt wird.

Die Übergabe der Ergebnisse erfolgt in einer Form, die sowohl technisch nachvollziehbar als auch für die Projektbeteiligten praktisch nutzbar ist. Dazu gehören Pläne, Beschreibungen, Bewertungsgrundlagen und gegebenenfalls ergänzende Erläuterungen zur Interpretation der Messdaten. Ziel ist es, dass alle Beteiligten auf einer einheitlichen und belastbaren Informationsbasis arbeiten können. Dies ist insbesondere für die Abstimmung zwischen Bauherr, Planer, ausführendem Unternehmen und gegebenenfalls Behörden von entscheidender Bedeutung.

Für die Oberflächensondierung bedeutet dies, dass die Dokumentation nicht nur ein formaler Abschluss ist, sondern integraler Bestandteil des gesamten Untersuchungsprozesses. Sie verbindet die technische Datenerhebung mit der fachlichen Bewertung und schafft die Grundlage für alle weiteren Schritte im Projekt. Ohne eine solche strukturierte Ergebnisdarstellung bleibt die Untersuchung unvollständig und kann ihre Funktion als Entscheidungsinstrument nicht erfüllen.

FONTANA-EOD legt daher besonderen Wert auf eine Dokumentation, die nicht nur vollständig, sondern auch nachvollziehbar, prüffähig und projekttauglich ist. Die Darstellung von Georadardaten, Anomalien, Bewertungsansätzen und Empfehlungen erfolgt so, dass sie unmittelbar in Planungs- und Bauprozesse integriert werden kann. Dadurch wird sichergestellt, dass die Untersuchung nicht isoliert betrachtet wird, sondern als belastbare Grundlage für sichere und planbare Bauabläufe dient.

Der Einsatz von Georadar (GPR) ist für Bauherren, Planer und Auftraggeber nicht primär eine technische Entscheidung, sondern eine Frage der Risikobewertung und Projektsteuerung. In der Kampfmittelsondierung geht es nicht allein darum, Auffälligkeiten im Boden zu erkennen, sondern darum, auf dieser Grundlage sichere, wirtschaftlich tragfähige und planbare Entscheidungen für den weiteren Bauablauf zu treffen. Genau an dieser Stelle entsteht der eigentliche Mehrwert einer fachgerecht durchgeführten Georadar-Untersuchung.

Ein wesentlicher Vorteil von Georadar liegt in der frühzeitigen Klärung von Unsicherheiten im Untergrund. Unklare Bodenverhältnisse, unbekannte Auffüllungen, Leitungen, Hohlräume oder bauliche Vorbelastungen können im Bauablauf zu erheblichen Problemen führen, insbesondere wenn sie erst während der Ausführung erkannt werden. Durch eine gezielte Untersuchung im Vorfeld lassen sich solche Risiken besser einschätzen und in die Planung integrieren. Dies führt zu einer deutlich höheren Planungssicherheit, weil potenzielle Störfaktoren nicht erst im laufenden Bauprozess auftreten, sondern bereits im Vorfeld berücksichtigt werden können.

Für Planer ist die Integration von Georadar (GPR) in die Projektvorbereitung von besonderer Bedeutung. Die gewonnenen Informationen können Einfluss auf Gründungsplanung, Trassenführung, Leitungsverlegung, Bauablauf und Sicherheitsmaßnahmen haben. Gerade bei komplexen Bauvorhaben oder sensiblen Flächen kann eine unzureichende Kenntnis des Untergrunds zu erheblichen Planungsunsicherheiten führen. Eine strukturierte Untersuchung innerhalb der Oberflächensondierung ermöglicht es, diese Unsicherheiten zu reduzieren und Planungsentscheidungen auf eine belastbare Grundlage zu stellen.

Auch aus wirtschaftlicher Sicht ist der Einsatz von Georadar relevant. Unvorhergesehene Untergrundverhältnisse können zu Baustillständen, Umplanungen, Nachträgen und zusätzlichen Sicherungsmaßnahmen führen. Solche Situationen sind regelmäßig mit Zeitverzögerungen und erheblichen Mehrkosten verbunden. Durch die frühzeitige Erfassung und Bewertung möglicher Auffälligkeiten können diese Risiken reduziert werden. Dabei geht es nicht darum, jede theoretische Unsicherheit auszuschließen, sondern darum, die tatsächlich relevanten Einflussfaktoren frühzeitig zu erkennen und gezielt zu berücksichtigen.

Für Auftraggeber ergibt sich daraus eine verbesserte Steuerbarkeit des Projekts. Entscheidungen über weiterführende Maßnahmen, wie etwa ergänzende Untersuchungen, gezielte Freilegungen oder baubegleitende Sicherungen, können auf Grundlage der Georadar-Ergebnisse fundierter getroffen werden. Dies betrifft insbesondere die Frage, ob und in welchem Umfang weitere Maßnahmen wie Tiefensondierung, Flächenräumung oder Bauaushubüberwachung erforderlich sind. Eine klare Entscheidungsbasis erleichtert dabei nicht nur die interne Projektsteuerung, sondern auch die Abstimmung mit Planungsbeteiligten und ausführenden Unternehmen.

Ein weiterer entscheidender Aspekt ist die Nachvollziehbarkeit gegenüber Dritten. Gerade bei größeren Bauvorhaben, öffentlichen Projekten oder sensiblen Flächen ist es häufig erforderlich, Entscheidungen zur Kampfmittelbewertung und Risikoeinschätzung nachvollziehbar zu dokumentieren. Die Ergebnisse einer Georadar-Untersuchung können hierfür eine wichtige Grundlage bilden, insbesondere wenn sie in eine strukturierte Freigabedokumentation eingebunden werden. Dadurch wird sichergestellt, dass die getroffenen Entscheidungen nicht nur technisch, sondern auch organisatorisch und rechtlich nachvollziehbar sind.

Zu berücksichtigen ist dabei stets, dass Georadar (GPR) keine absolute Sicherheit liefert, sondern eine fachlich bewertete Entscheidungsgrundlage darstellt. Die Stärke des Verfahrens liegt nicht in einer vermeintlich vollständigen Erfassung aller möglichen Risiken, sondern in der gezielten Reduzierung von Unsicherheiten unter den gegebenen Bedingungen. Für Bauherren und Planer ist dies jedoch genau der entscheidende Punkt: Eine fundierte, nachvollziehbare und methodisch abgesicherte Bewertung ist wesentlich wertvoller als eine scheinbar einfache, aber nicht belastbare Aussage.

Im Ergebnis trägt der Einsatz von Georadar dazu bei, Projekte strukturierter, sicherer und wirtschaftlich kontrollierbarer umzusetzen. Die Kombination aus technischer Untersuchung, fachlicher Bewertung und dokumentierter Entscheidungsgrundlage ermöglicht es, Risiken zu erkennen, Maßnahmen gezielt abzuleiten und Bauprozesse verlässlich zu steuern. Gerade in der Kampfmittelsondierung, in der Unsicherheiten im Untergrund erhebliche Auswirkungen haben können, stellt dies einen wesentlichen Beitrag zur Projektsicherheit dar.

Die Anwendung von Georadar (GPR) in der Kampfmittelsondierung setzt voraus, dass die gewonnenen Ergebnisse nicht nur technisch erfasst, sondern auch unter Qualitäts-, Sicherheits- und Bewertungsaspekten korrekt eingeordnet werden. Eine fachgerechte Georadar-Untersuchung ist daher nicht allein durch die Durchführung der Messung bestimmt, sondern durch die Verlässlichkeit der Datenerhebung, die Nachvollziehbarkeit der Auswertung und die transparente Darstellung der Aussagegrenzen. Genau diese Faktoren entscheiden darüber, ob die Ergebnisse als belastbare Grundlage für Planung und Bauausführung herangezogen werden können.

Ein zentraler Qualitätsaspekt ist die Reproduzierbarkeit der Messung. Die Datenerhebung muss so erfolgen, dass sie unter vergleichbaren Bedingungen nachvollzogen werden kann. Dazu gehören eine saubere Messplanung, ein geeignetes Messraster, eine ausreichende Flächenabdeckung sowie die Berücksichtigung von Störquellen und Randbedingungen. Nur wenn diese Voraussetzungen erfüllt sind, lassen sich Georadardaten erzeugen, die nicht zufällig oder situationsbedingt sind, sondern eine systematische Bewertung des Untergrunds ermöglichen.

Ebenso entscheidend ist die Qualität der Auswertung. Die Interpretation von Georadar-Signaturen erfordert Erfahrung und methodische Sicherheit. Auffällige Reflexionen müssen im Hinblick auf ihre Form, Lage, Tiefe und räumliche Ausdehnung bewertet werden. Gleichzeitig ist zu prüfen, ob diese Signaturen plausibel durch bekannte Strukturen erklärt werden können oder ob sie im Kontext der Verdachtsflächenbewertung als potenziell sicherheitsrelevant einzustufen sind. Eine fachlich saubere Auswertung vermeidet sowohl Fehlinterpretationen als auch vorschnelle Schlussfolgerungen und stellt sicher, dass die Ergebnisse belastbar und nachvollziehbar bleiben.

Im Hinblick auf die Sicherheit ist insbesondere zu beachten, dass Georadar (GPR) keine vollständige oder absolute Erfassung aller möglichen Kampfmittel gewährleistet. Die Aussagekraft des Verfahrens ist von den physikalischen Eigenschaften des Untergrunds abhängig. Böden mit hoher Leitfähigkeit, hohem Feuchtegehalt oder stark heterogener Struktur können die Ausbreitung elektromagnetischer Impulse einschränken und damit die Erkennbarkeit von Strukturen reduzieren. Auch bauliche Störquellen wie Leitungen, Bewehrungen oder metallische Einbauten können die Messdaten beeinflussen. Diese Grenzen müssen im Rahmen der Kampfmitteluntersuchung ausdrücklich berücksichtigt werden.

Ein weiterer sicherheitsrelevanter Aspekt ist die Einordnung verbleibender Unsicherheiten. Eine seriöse Georadar-Auswertung benennt nicht nur die erkannten Auffälligkeiten, sondern auch die Bereiche, in denen keine eindeutige Aussage möglich ist. Dies ist insbesondere für Bauherren und Planer von Bedeutung, da Entscheidungen im Bauablauf häufig unter Berücksichtigung solcher Unsicherheiten getroffen werden müssen. Die klare Darstellung von Einschränkungen ist daher kein Nachteil, sondern ein wesentliches Qualitätsmerkmal der Untersuchung.

Die Grenzen des Verfahrens ergeben sich nicht nur aus den Bodenverhältnissen, sondern auch aus der physikalischen Funktionsweise von Georadar. Das Verfahren reagiert auf Unterschiede im Material und im Aufbau des Untergrunds. Wenn ein Objekt keinen ausreichenden Kontrast zur Umgebung aufweist oder ungünstig zur Messrichtung liegt, kann es nur eingeschränkt oder gar nicht erkennbar sein. Ebenso kann die Tiefenbestimmung mit Unsicherheiten behaftet sein, da sie aus der Signal-Laufzeit und den angenommenen Materialeigenschaften abgeleitet wird. Diese Faktoren müssen in der Bewertung berücksichtigt werden, um eine realistische Einschätzung der Aussagekraft zu gewährleisten.

Für die Oberflächensondierung bedeutet dies, dass Georadar immer als Teil eines abgestimmten Untersuchungsansatzes zu betrachten ist. Die Kombination mit Verfahren wie Geomagnetik oder TDEM kann dazu beitragen, unterschiedliche physikalische Eigenschaften des Untergrunds zu erfassen und die Bewertung zu verbessern. In vielen Fällen entsteht die notwendige Sicherheit erst durch die Zusammenführung mehrerer Untersuchungsergebnisse und deren gemeinsame Interpretation.

FONTANA-EOD stellt sicher, dass Qualität und Sicherheit in der Georadar-Auswertung nicht dem Zufall überlassen werden, sondern auf klaren methodischen Grundlagen beruhen. Die Untersuchung wird so geplant und durchgeführt, dass die Ergebnisse nachvollziehbar, reproduzierbar und fachlich belastbar sind. Gleichzeitig werden die Grenzen des Verfahrens transparent dargestellt und in die Bewertung einbezogen. Dadurch entsteht eine Entscheidungsgrundlage, die sowohl die vorhandenen Erkenntnisse als auch die verbleibenden Unsicherheiten berücksichtigt.

Im Ergebnis bedeutet dies für Auftraggeber, dass die Georadar-Untersuchung nicht als isolierte Einzelmaßnahme zu verstehen ist, sondern als Teil einer strukturierten Kampfmittelsondierung, bei der Qualität, Sicherheit und Transparenz im Vordergrund stehen. Nur auf dieser Grundlage lassen sich fundierte Entscheidungen treffen, die den Anforderungen an Bauablauf, Risikominimierung und Dokumentation gerecht werden.

Die Ergebnisse einer Georadar-Untersuchung stellen regelmäßig nicht den Abschluss der Kampfmittelsondierung dar, sondern bilden die Grundlage für weiterführende Entscheidungen im Projekt. Maßgeblich ist, ob die erfassten Georadardaten eine eindeutige Bewertung der Verdachtsfläche zulassen oder ob verbleibende Auffälligkeiten, Unsicherheiten oder strukturelle Besonderheiten zusätzliche Maßnahmen erforderlich machen. In der Praxis ergibt sich daraus eine abgestufte Entscheidungslogik, die sich unmittelbar auf den weiteren Bauablauf auswirkt.

Wenn die Auswertung keine sicherheitsrelevanten Auffälligkeiten ergibt und die Rahmenbedingungen eine entsprechende Aussage zulassen, kann die Georadar-Untersuchung in eine projektbezogene Bewertung überführt werden. In solchen Fällen dient sie als Grundlage für die weitere Planung und kann – unter Berücksichtigung der dokumentierten Einschränkungen – in eine Freigabedokumentation einfließen. Voraussetzung ist jedoch stets, dass die Untersuchung fachlich ausreichend belastbar ist und keine offenen Fragestellungen verbleiben, die für das Bauvorhaben relevant sein könnten.

Häufig zeigt die Auswertung jedoch Auffälligkeiten, die nicht abschließend beurteilt werden können. Dies betrifft insbesondere Signaturen, die auf mögliche Störkörper, verfüllte Strukturen, Leitungsbereiche oder bauliche Veränderungen hinweisen, deren genaue Ursache aber nicht eindeutig aus den Messdaten hervorgeht. In solchen Fällen ist eine ergänzende Untersuchung erforderlich. Eine typische Maßnahme ist die Tiefensondierung, bei der gezielt einzelne Anomalien überprüft werden, um deren Art, Lage und sicherheitsrelevante Bedeutung eindeutig festzustellen.

In Bereichen mit flächenhaften Auffälligkeiten oder bei Verdachtslagen mit erhöhter Relevanz kann eine weitergehende Maßnahme in Form einer Flächenräumung erforderlich werden. Dabei wird der Untergrund systematisch bearbeitet, um potenzielle Kampfmittel oder sonstige sicherheitsrelevante Störkörper zu identifizieren und zu entfernen. Die Entscheidung hierfür ergibt sich nicht allein aus der Georadar-Untersuchung, sondern aus der Gesamtbewertung der Fläche, zu der auch historische Erkenntnisse, andere Messverfahren und die geplante Nutzung gehören.

Eine weitere häufige Konsequenz ist die Einbindung einer Bauaushubüberwachung in den Bauablauf. Dies ist insbesondere dann sinnvoll, wenn eine vollständige Klärung im Vorfeld nicht möglich oder wirtschaftlich nicht zweckmäßig ist, aber dennoch eine sichere Durchführung der Erdarbeiten gewährleistet werden muss. In solchen Fällen werden die Ergebnisse der Georadar-Untersuchung genutzt, um kritische Bereiche zu identifizieren und die Überwachung gezielt auf diese Zonen auszurichten.

In bestimmten Projekten kann auch eine erneute oder ergänzende Messung erforderlich sein, etwa wenn sich im Bauablauf neue Erkenntnisse ergeben oder zusätzliche Flächen untersucht werden müssen. Dies gilt insbesondere für komplexe Bauvorhaben, bei denen sich die Rahmenbedingungen während der Planung oder Ausführung ändern können. Eine flexible Anpassung der Untersuchungsstrategie ist hier Teil einer fachgerechten Oberflächensondierung.

Wesentlich ist, dass die Entscheidung über Folgemaßnahmen nicht pauschal erfolgt, sondern aus der konkreten Bewertung der Untersuchungsergebnisse abgeleitet wird. Georadar (GPR) liefert hierfür eine wichtige Grundlage, ersetzt jedoch nicht die fachliche Gesamtentscheidung. Die Stärke des Verfahrens liegt darin, Auffälligkeiten sichtbar zu machen und einzuordnen, sodass gezielte Maßnahmen möglich werden, anstatt flächendeckend und ohne Differenzierung vorzugehen.

Für Auftraggeber bedeutet dies, dass eine Georadar-Untersuchung in der Regel Teil eines mehrstufigen Prozesses ist. Sie trägt dazu bei, den weiteren Untersuchungsbedarf zu strukturieren, Maßnahmen zielgerichtet einzusetzen und unnötige Eingriffe zu vermeiden. Gleichzeitig stellt sie sicher, dass verbleibende Risiken erkannt und angemessen berücksichtigt werden. Dadurch entsteht eine Vorgehensweise, die sowohl sicherheitsorientiert als auch wirtschaftlich sinnvoll ist.

FONTANA-EOD nutzt die Ergebnisse von Georadar-Untersuchungen gezielt, um den Übergang in weiterführende Maßnahmen fachlich zu steuern. Die Ableitung von Tiefensondierung, Flächenräumung, Bauaushubüberwachung oder ergänzenden Untersuchungen erfolgt nachvollziehbar und unter Berücksichtigung aller projektrelevanten Faktoren. Ziel ist es, eine belastbare Entscheidungsgrundlage zu schaffen, die den Anforderungen an Sicherheit, Planung und Bauausführung gerecht wird.

Kann Georadar Kampfmittel sicher erkennen?

Georadar (GPR) erkennt keine Kampfmittel im Sinne einer eindeutigen Identifikation, sondern erfasst Reflexionen und strukturelle Auffälligkeiten im Untergrund. Eine Signatur kann kampfmittelrelevant sein, sie kann jedoch ebenso durch Leitungen, Auffüllungen, Hohlräume oder bauliche Strukturen verursacht werden. Erst die fachliche Bewertung im Rahmen der Kampfmittelsondierung entscheidet, ob eine Auffälligkeit sicherheitsrelevant ist.

Wie tief kann Georadar messen?

Die Eindringtiefe von Georadar hängt maßgeblich von Bodenart, Feuchte, Leitfähigkeit und Messkonfiguration ab. Unter günstigen Bedingungen sind mehrere Meter möglich, unter ungünstigen Bedingungen kann die auswertbare Tiefe deutlich geringer sein. Entscheidend ist nicht die theoretische Tiefe, sondern die fachlich belastbare Auswertbarkeit der Georadardaten.

Ist Georadar unter Asphalt oder Beton einsetzbar?

Ja, Georadar (GPR) wird häufig gerade auf versiegelten Flächen eingesetzt. Asphalt, Beton oder Pflaster stellen in der Regel kein Hindernis dar, solange die darunterliegenden Bodenverhältnisse eine ausreichende Signalausbreitung ermöglichen. Dadurch eignet sich das Verfahren besonders für Verkehrsflächen, Trassen und innerstädtische Bereiche.

Wann ist Georadar sinnvoller als Geomagnetik?

Georadar ist dann besonders sinnvoll, wenn strukturelle Informationen über den Untergrund benötigt werden, etwa zu Schichtaufbau, Auffüllungen, Hohlräumen oder Leitungen. Die Geomagnetik ist dagegen stärker bei der Detektion ferromagnetischer Objekte. In der Praxis werden beide Verfahren häufig kombiniert, um eine belastbare Bewertung zu erreichen.

Wann ist Georadar nicht geeignet?

Das Verfahren ist eingeschränkt geeignet bei stark tonigen, nassen oder elektrisch leitfähigen Böden, bei intensiven Störquellen oder bei ungünstigen Untergrundverhältnissen. In solchen Fällen kann die Aussagekraft der Messung reduziert sein, sodass alternative oder ergänzende Verfahren erforderlich werden.

Muss nach Georadar immer eine Tiefensondierung erfolgen?

Nein. Eine Tiefensondierung ist nur dann erforderlich, wenn die Georadar-Auswertung Auffälligkeiten zeigt, die nicht eindeutig bewertet werden können oder die eine weitergehende Klärung erfordern. Wenn die Ergebnisse ausreichend belastbar sind, kann die Untersuchung auch ohne zusätzliche Maßnahmen abgeschlossen werden.

Kann Georadar eine Freigabe ersetzen?

Eine Georadar-Untersuchung allein ersetzt keine Freigabe. Sie kann jedoch Grundlage für eine Bewertung sein, die in eine Freigabedokumentation einfließt. Entscheidend ist, dass die Ergebnisse fachlich ausreichend belastbar sind und die bestehenden Einschränkungen transparent berücksichtigt werden.

Was erhält der Auftraggeber am Ende der Untersuchung?

Am Ende steht eine strukturierte Dokumentation mit Lagebezug, Beschreibung der Untersuchung, Darstellung von Auffälligkeiten, fachlicher Bewertung und gegebenenfalls Empfehlungen für weitere Maßnahmen. Diese Dokumentation dient als Grundlage für Planung, Bauausführung und Abstimmung im Projekt.
