Projektweg
Der schnellste Weg zur richtigen Entscheidung.
FONTANA-EOD verbindet magnetische Detektion, Georadar, Vermessung und geeignete Baumaschinen mit fachlicher Auswertung. Welche Technik passt, hängt vom Untersuchungsziel und den Bedingungen vor Ort ab. Senden Sie uns Lageplan, geplante Eingriffstiefen und vorhandene Kampfmittelunterlagen. Damit können wir klären, welches Verfahren und welcher Untersuchungsumfang für Ihre Aufgabe geeignet sind.
Verfahren nach Zielobjekt und Baugrund.
Messdaten, Befunde und Grenzen zuordnen.
Ergebnisse für den nächsten Schritt nutzen.
Ein Magnetometer erfasst magnetische Veränderungen, Georadar zeigt Reflexionen im Untergrund und GNSS stellt den Lagebezug her. Keines dieser Geräte erkennt für sich allein zuverlässig den Inhalt oder Gefährdungszustand eines Gegenstands. Erst Messkonzept, fachkundige Bedienung, Auswertung und gegebenenfalls weitere Untersuchung ermöglichen eine belastbare Einordnung.
Am Bahnhof Plattling, Gleis 20, wurden Georadarmessung, baubegleitende Prüfungen und eine anschließende Volumenräumung miteinander verbunden. Der Bericht erläutert die Abfolge und die räumlichen Grenzen der Arbeiten.
Arbeitsphasen und Originalmessbilder aus Plattling · Region: Niederbayern
Ein passender Gerätebestand ist die Voraussetzung für eine Untersuchung. Welche Kombination zum Einsatz kommt, ergibt sich aus der konkreten Aufgabe. Dabei werden Vorerkundung, Zugänglichkeit, Störungen und die vorgesehene Ergebnisverwendung gemeinsam betrachtet.

Vorhandene Auskünfte, historische Unterlagen und frühere Untersuchungen beschreiben die Ausgangslage. Erst daraus lässt sich ableiten, welche Frage eine weitere technische Untersuchung beantworten soll. Eine unspezifische Gerätevorgabe ersetzt diese Einordnung nicht; fehlende Grundlagen werden vor der Leistungsabstimmung benannt.

Bei punktuellen oder tiefen Eingriffen muss die Untersuchung zum tatsächlichen Arbeitsraum passen. Die Wahl von Sensor, Messanordnung und Lagebezug wird deshalb mit der geplanten Geometrie abgestimmt. Die Beschreibung der Leistung benennt auch Bereiche, für die eine Aussage noch offen bleibt.

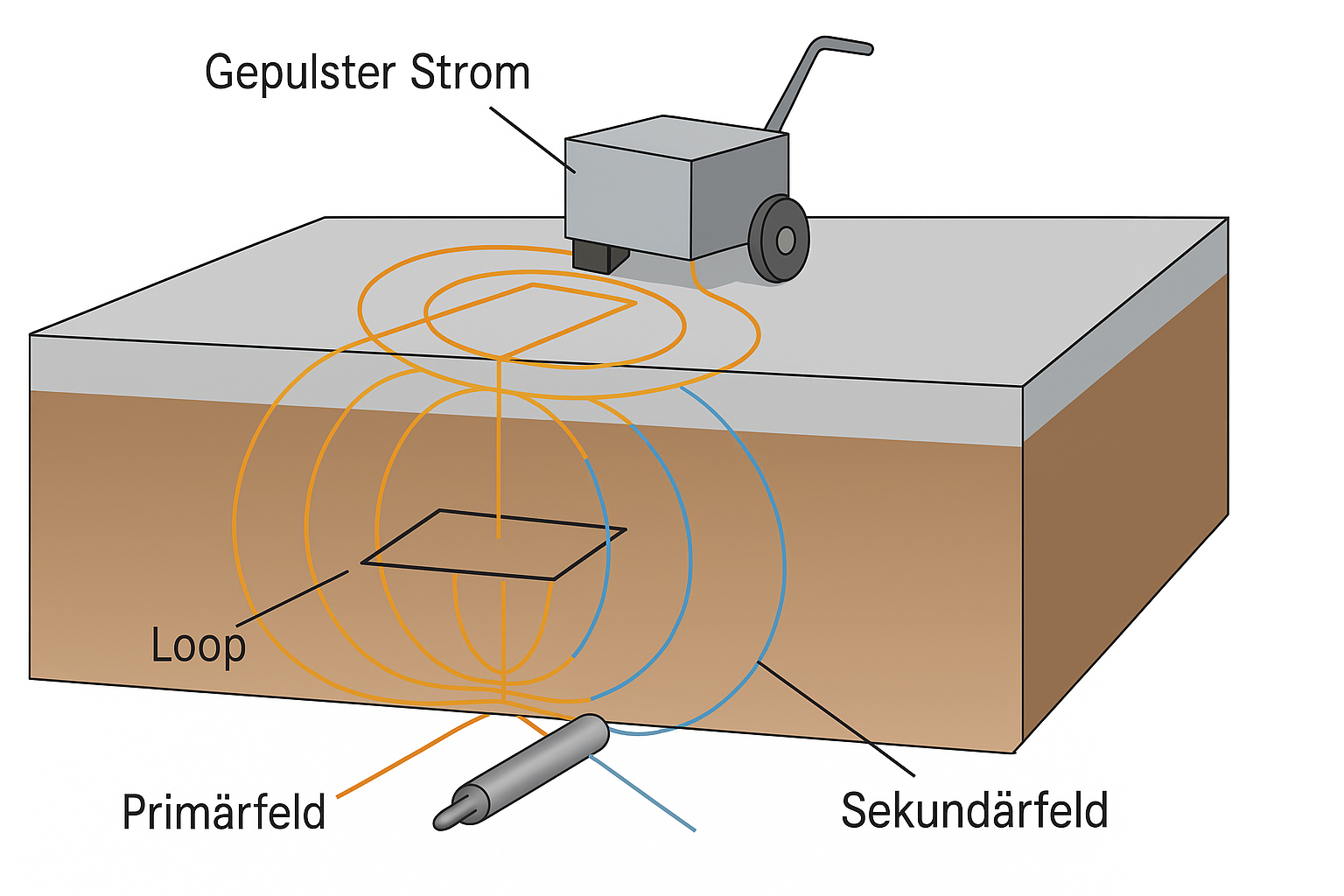

Magnetische und aktive elektromagnetische Verfahren liefern unterschiedliche Informationen. Ihre Auswahl richtet sich unter anderem nach erwarteten Objekten, Sondierbarkeit, Störfeldern und erforderlicher räumlicher Auflösung.

Das modulare Einkanalsystem erfasst magnetische Anomalien. Es unterstützt die Suche nach ferromagnetischen Störkörpern und die gezielte Untersuchung auffälliger Bereiche.
Die für Oberfläche oder Bohrloch passende Sonden- und Systemkonfiguration wird projektbezogen festgelegt. Ein magnetisches Signal ist zunächst ein Befund, keine sichere Objektidentifikation.

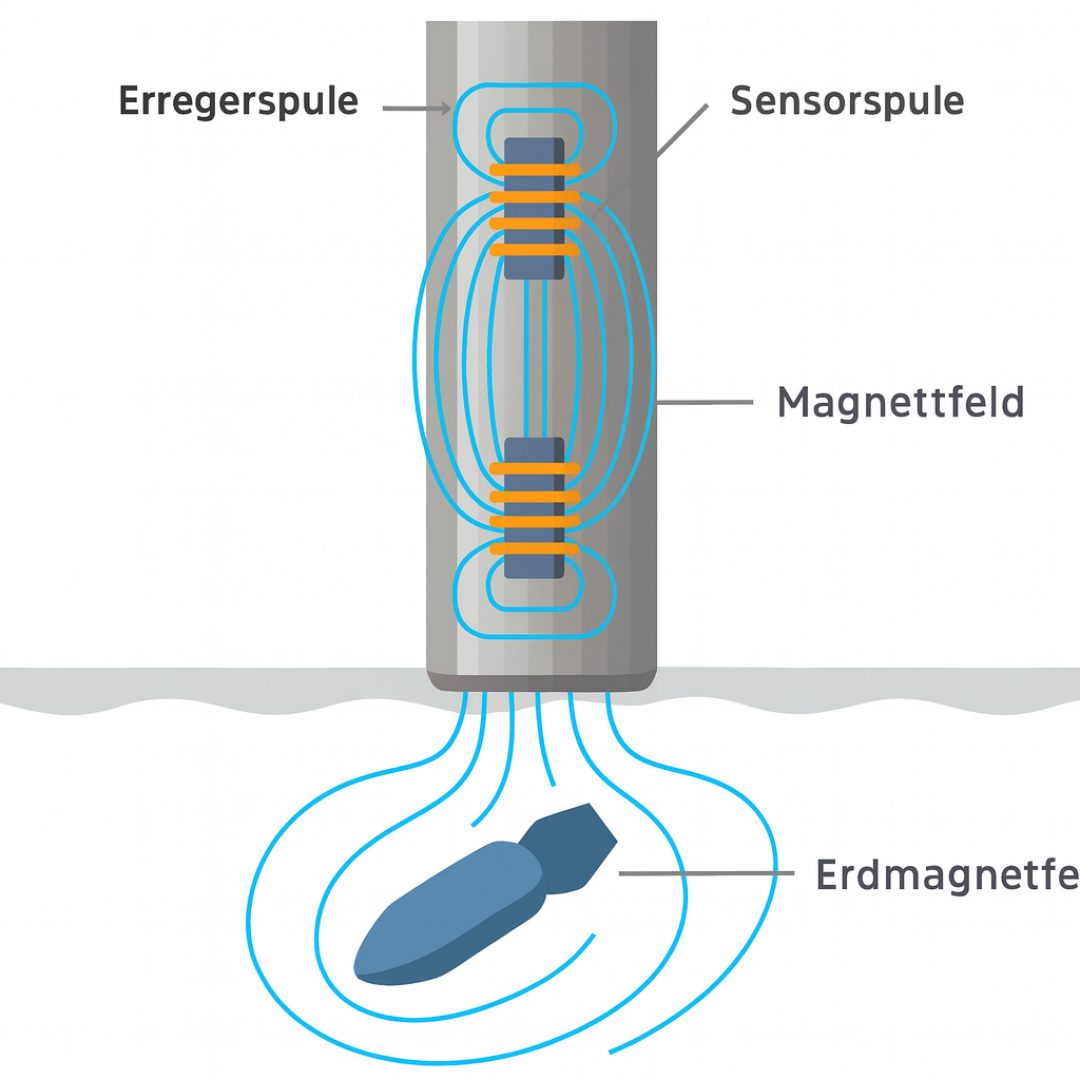

Geomagnetik fachlich einordnenMit Magnetometern von SENSYS werden Veränderungen des Erdmagnetfelds erfasst. Solche Messungen helfen, Hinweise auf ferromagnetische Gegenstände im Untergrund zu untersuchen.
Metallische Einbauten, Zäune oder Gleise müssen bei der Bewertung als mögliche Störeinflüsse berücksichtigt werden.
Geomagnetische Untersuchung planen
Die VS-3X erfasst das Magnetfeld in drei Raumrichtungen. Die Differenzmessung liefert zusätzliche Richtungsinformationen für die Auswertung im Bohrloch.
Der Magnetfeldmessbereich beträgt ±250 µT. Welche Objekte sich in welcher Tiefe untersuchen lassen, hängt zusätzlich von den Bedingungen im Baufeld ab.
Tiefenbezogene Untersuchung ansehenEinachsige Magnetometer erfassen die Magnetfeldkomponente entlang einer Messachse. Welche Sondenanordnung für die Untersuchung geeignet ist, richtet sich nach der Messaufgabe und den Bedingungen im Baufeld.
Für die Qualität der Ergebnisse sind die eingesetzte Sonde, die Messanordnung und die fachliche Auswertung gemeinsam entscheidend.

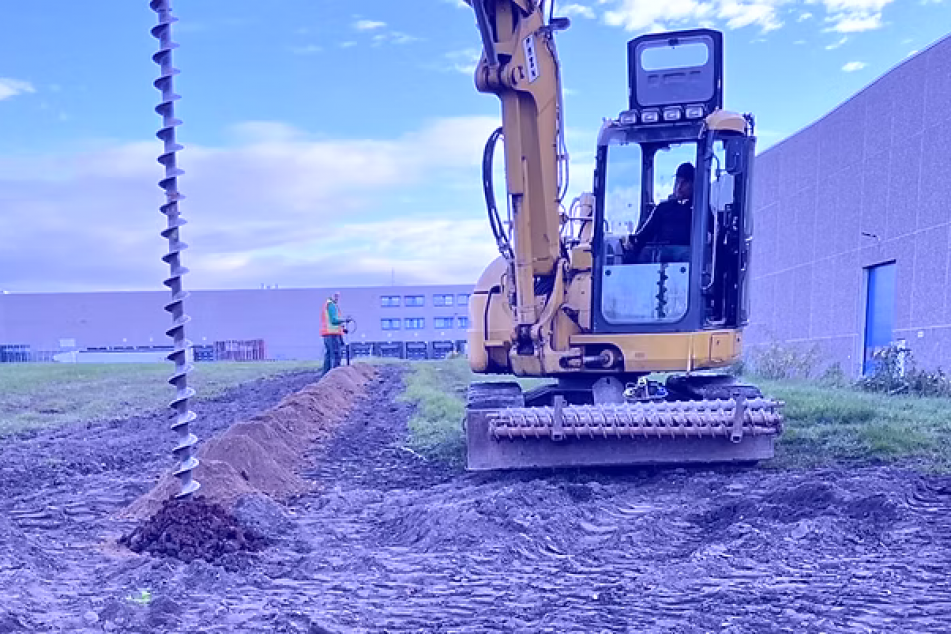

Tiefensondierung für geplante Eingriffe
VS60 bezeichnet eine UXO-Suchspule mit 60 cm Durchmesser. In Verbindung mit einem geeigneten Detektor dient sie der aktiven Suche nach metallischen Objekten.
Gerätekombination, Suchaufgabe und Einstellungen werden auf das Baufeld abgestimmt. Die erreichbare Untersuchungstiefe hängt auch von den Objekten und den Bodenverhältnissen ab.
Verfahren der OberflächensondierungTDS ist eine Digitalisierungseinheit für Sensoren der SENSYS-FGM3D-Familie. Sie erfasst die drei Sensorachsen synchron und gibt die Messwerte digital weiter.
Die Einheit verbindet die Sensoren mit der digitalen Datenerfassung und Auswertung. Messbereich und Eignung hängen auch von der angeschlossenen Sonde ab.

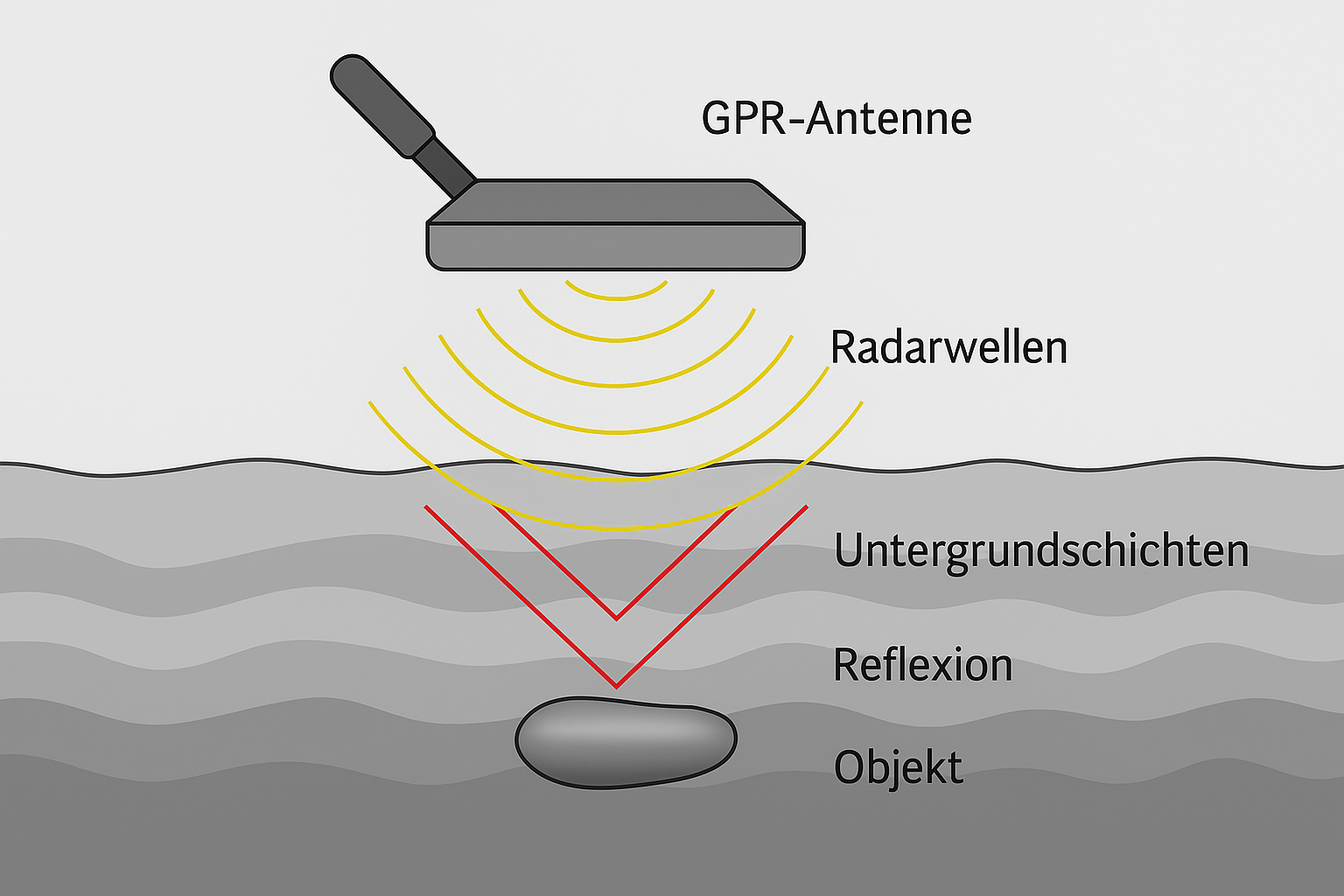

Georadar kann Lagehinweise zu Leitungen, Einbauten und Untergrundstrukturen liefern. Für Kampfmittelfragen wird geprüft, welchen ergänzenden Beitrag das Verfahren unter den örtlichen Bedingungen leisten kann.

Das System dient der Aufnahme und Interpretation von Radarprofilen. Es unterstützt die Erkundung von Leitungsverläufen und die räumliche Zuordnung auffälliger Reflexionen.
Digitale Aufnahme- und Auswertungsfunktionen unterstützen die Bearbeitung. Die Messdaten und automatisch vorgeschlagenen Interpretationen werden fachlich geprüft. Eine passende GNSS-Anbindung unterstützt den Lagebezug der Radarprofile.
Georadar für Ihr Baufeld
Die zwei Frequenzbereiche unterstützen die Untersuchung unterschiedlicher Strukturen und Größenordnungen. Das System ist für Leitungsortung und Kartierung konzipiert.
Radarprofile werden im Zusammenhang mit Baugrund, Bestandsunterlagen und weiteren Messbefunden beurteilt. Die erkennbaren Reflexionen sind technisch zu interpretieren.
Radar benötigt einen ausreichenden elektromagnetischen Kontrast. Leitfähige Böden, etwa tonreiche oder salzhaltige Bereiche, können das Signal stark dämpfen. Auch Feuchte und oberflächennahe Einbauten beeinflussen die Aussage.
Welche Untersuchungstiefe und Aussage im Projekt erreichbar sind, wird anhand der tatsächlichen Bedingungen bewertet und dokumentiert.

Mit einem MALÅ-Messwagen nehmen wir Radarprofile auf. Wir werten die Messungen aus und beurteilen, welche Hinweise sie auf Strukturen im Untergrund liefern.
Ob Georadar für Ihr Vorhaben geeignet ist, hängt von der Fragestellung und den Bedingungen im Boden ab. Wir stimmen den Untersuchungsbereich und die benötigte Aussage mit Ihnen ab.
Die Ortung einer Auffälligkeit und ihre vermessungstechnische Positionierung sind unterschiedliche Aufgaben. GNSS verknüpft Messspuren, Untersuchungspunkte und Befunde mit den Planungsdaten.

Der S80G verbindet ein robustes 8-Zoll-Tablet mit Mehrfrequenz-GNSS und RTK-Funktion. Damit lassen sich Positionen, Sachinformationen und Fotodaten gemeinsam erfassen.
Die tatsächlich erreichte Positionsqualität hängt unter anderem von Antenne, Korrekturdienst, Abschattung und Messumgebung ab. Sie ist für den jeweiligen Datensatz zu prüfen.

Catalyst unterstützt die mobile Erfassung georeferenzierter Daten. Der Dienst stellt je nach Abonnement und Konfiguration unterschiedliche Genauigkeitsstufen bereit.
Empfangssituation, verwendete Hardware, Korrekturdaten und gebuchter Dienst werden auf die geforderte Projektgenauigkeit abgestimmt. Die erreichte Positionsqualität wird geprüft.
Koordinaten- und Höhenbezug, Messdatum, Punktkennungen und Bearbeitungsgrenzen werden auf die Projektunterlagen abgestimmt. Vorhandene CAD- oder GIS-Daten können dabei als Grundlage dienen.
Die Übergabe soll erkennen lassen, welche Bereiche untersucht wurden, wo Einschränkungen bestanden und wie Befunde räumlich zuzuordnen sind.

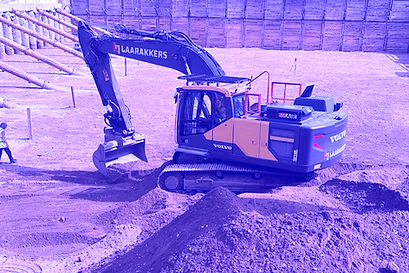

Dokumentation und ErgebnisbezugBaumaschinen unterstützen vereinbarte Erdarbeiten und den Umgang mit Bodenmaterial. Für ihren Einsatz sind die konkrete Ausstattung sowie das festgelegte Arbeits- und Schutzkonzept maßgeblich.

Die vergleichsweise kompakte Maschine mit 55,4 kW Motorleistung unterstützt Arbeiten in begrenzten Baufeldern und das kontrollierte Bewegen von Bodenmaterial.
Zufahrt, Aufstandsfläche, Tragfähigkeit und Anbauwerkzeug bestimmen, ob sie für den vorgesehenen Arbeitsbereich geeignet ist.

Der Kettenbagger mit 90 kW Motorleistung und kurzem Heckschwenkradius eignet sich für eingeschränkte Platzverhältnisse. Er unterstützt Erdarbeiten und Materialbewegungen bei entsprechender Arbeitsraumplanung.
Die Einsatzplanung berücksichtigt die konkrete Ausstattung und den Zustand der Maschine ebenso wie Arbeitsraum, Tragfähigkeit des Untergrunds und benötigtes Anbauwerkzeug.

Der Zweiwegebagger mit 120 kW Motorleistung ermöglicht Arbeiten im schienengebundenen Umfeld. Er wird für Erdarbeiten und Materialbewegungen in Bahn- und Trassenprojekten eingesetzt.
Gleiseinsatz, konkrete Maschinenausstattung und erforderliche betriebliche Freigaben werden mit den Projektverantwortlichen abgestimmt.
Das benötigte Ergebnis bestimmt, welche technische Ausstattung für das Vorhaben infrage kommt. Vorhandene Erkenntnisse, tatsächlich zugänglicher Arbeitsraum und Bedingungen der Messung werden mit dem Untersuchungsziel abgeglichen. Auftraggeber, Fachfirma und weitere Beteiligte stimmen die betroffenen Arbeitsschritte auf dieser Grundlage ab.
Ein bestimmtes Gerätemodell im Leistungsverzeichnis legt den fachlichen Bearbeitungsumfang noch nicht fest. Ein flächiger Oberflächenbereich und ein tiefer punktueller Eingriff unterscheiden sich in ihrer Aufnahmegeometrie. Stellen Sie den geplanten Arbeitsraum mit Fläche, Tiefenbezug und bekannten Einbauten bereit. Die Fachfirma prüft, welche Messanordnung zur geforderten Aussage passt und welche Voraussetzungen dafür am Standort bestehen müssen. Erst dieser Abgleich verbindet die Gerätezusage mit einer konkret beschriebenen Untersuchung.
Untersuchung und Bauablauf abstimmenMetallische Einbauten, wechselnde Bodenbedingungen oder unzugängliche Streifen können die Datengrundlage beeinflussen. Das Aufnahmeteam hält betroffene Bereiche und relevante Bedingungen fest. Die fachliche Auswertung ordnet ein, welche Aussage auf dieser Grundlage möglich ist. Reicht die Untersuchung für eine Teilfläche nicht aus, wird die weitere Bearbeitung mit den Projektverantwortlichen abgestimmt. Eine vollständig dargestellte Planfläche darf nicht mit einer tatsächlich vollständig untersuchten Fläche verwechselt werden.
Sondierung fachlich abstimmenMessdaten und Befunde müssen zum vorgesehenen Plan und zum richtigen Bearbeitungsstand passen. Klären Sie Koordinaten- und Höhenbezug, Punktkennungen und benötigte Ausgabeformate vor der Übergabe. Ein CAD-Import kann zwar technisch gelingen, während ein falscher Bezug die Daten räumlich verschiebt. Die Übergabeprüfung betrachtet deshalb Zuordnung und fachliche Aussage gemeinsam. Berichte und Anlagen benennen außerdem die Einschränkungen, die bei der Verwendung der Daten für die weitere Bauplanung zu berücksichtigen sind.
Ergebnisunterlagen eindeutig zuordnenZur nachvollziehbaren technischen Untersuchung gehören Auftrag, verwendete Konfiguration und fachliche Ergebnisunterlagen. Die Unterlagen verbinden den räumlich abgegrenzten Arbeitsbereich mit der tatsächlich ausgeführten Aufnahme und der dafür möglichen Schlussfolgerung.
Lageplan, Flurstück, Baufeld oder Trasse und geplante Eingriffstiefen beschreiben die Aufgabe. Historische Unterlagen, Kampfmittelauskünfte und frühere Untersuchungsergebnisse werden mit ihrem Bearbeitungsstand einbezogen. Der vereinbarte Auftrag benennt Untersuchungsziel und geforderte Unterlagen. Für die technische Nachvollziehbarkeit werden außerdem das verwendete System, Sensoren und die maßgebliche Aufnahmekonfiguration zugeordnet.
Die Datengrundlage umfasst Messdaten mit Lagebezug, Profil- oder Punktkennungen und relevante Aufnahmebedingungen. Sondierergebnisse und weiter untersuchte Befundpunkte werden mit der jeweiligen Fläche oder Position verbunden. Abweichende Messwege, Unterbrechungen und nicht bearbeitete Bereiche bleiben erkennbar. So kann die Auswertung zwischen einer tatsächlich erhobenen Information und einer räumlichen oder methodischen Lücke unterscheiden.
Bericht und Ergebnisplan benennen die fachliche Bewertung, den bearbeiteten Raum und verbleibende Einschränkungen. Soweit Räumleistungen beauftragt und ausgeführt wurden, gehören die zugehörigen Räumprotokolle zum Nachweissatz. Für die Projektakte werden zusammengehörige Dateien und Bearbeitungsstände kenntlich gemacht. Die Bauleitung kann daraus erkennen, auf welchen Bereich und Eingriff sich die dokumentierte Aussage bezieht und welche Frage noch abzustimmen ist.
Die gleiche Gerätefamilie kann in verschiedenen Projekten unterschiedliche Aufgaben übernehmen. Für die Planung sind deshalb die erreichbare Aussage und die örtlichen Voraussetzungen aussagekräftiger als eine bloße Liste von Herstellern und Modellnamen.

Für ein noch zugängliches Baufeld lassen sich Untersuchungsbereiche, Bestandsinformationen und Ablauf gemeinsam abstimmen. Die Fachplanung berücksichtigt, welche Flächen tatsächlich erreichbar sind und welche Einschränkungen im Ergebnis erscheinen müssen. Daraus entsteht eine begründete Auswahl der erforderlichen Leistungen.
Technik einer konkreten Leistung zuordnen
Wenn Untersuchung und Bauausführung ineinandergreifen, müssen Arbeitsbereiche, Ansprechpartner und Übergaben zusammenpassen. Messtechnik und Baumaschine übernehmen dabei verschiedene Aufgaben. Welche begleitende Fachleistung vorgesehen ist, wird mit dem Arbeitsverfahren und dem vereinbarten Untersuchungsziel beschrieben.
Begleitende Fachleistung zum Aushub klären
Gleise, Leitungsanlagen, befestigte Flächen und vorhandene Bauwerke prägen die Einsatzbedingungen. Neben der fachlichen Eignung sind Zugang, Arbeitsraum und die Abstimmung mit weiteren Beteiligten zu klären. Die konkrete Branchenanwendung bestimmt, welche Grundlagen für die technische Vorbereitung benötigt werden.
Anforderungen des Projektumfelds einordnenVor Beginn werden Projektunterlagen, Untersuchungsauftrag und benötigte Ergebnisunterlagen aufeinander abgestimmt. Die technische Durchführung wird für das jeweilige Vorhaben fachkundig festgelegt. Aufnahmebedingungen und spätere Auswertung müssen dabei dieselbe Aufgabe und denselben räumlichen Bezug behandeln.
Ausgangspunkt ist die Entscheidung, die der Auftraggeber vorbereiten muss. Dazu werden der geplante Eingriff, sein räumlicher Umfang und vorhandene Aussagen zusammengetragen. Eine eindeutige Frage erleichtert die Abgrenzung zwischen bereits geklärten Grundlagen und zusätzlichem Untersuchungsbedarf. Geben Sie beispielsweise an, ob ein Leitungsgraben vorbereitet, ein Bohrpunkt untersucht oder ein vorhandener Bericht auf eine geänderte Gründung bezogen werden soll. Diese Aufgaben benötigen jeweils eine passende Bearbeitungsgrenze und Aussage.
Lagepläne, Eingriffstiefen, bekannte Einbauten und Zugänge werden aufeinander bezogen. Widersprüche oder veraltete Stände werden angesprochen. Die Vorbereitung muss erkennen lassen, welche Informationen für die Wahl eines geeigneten Verfahrens noch fehlen. Zu einem Plan gehört deshalb auch sein Datum. Bei mehreren Fassungen wird der maßgebliche Entwurf benannt. Höhenangaben müssen erkennen lassen, ob sie eine Tiefe unter Gelände oder einen absoluten Höhenbezug beschreiben.
Untersuchungsbereich, erforderliche Aussage, vorgesehene Verfahren und Ergebnisunterlagen werden abgestimmt. Auch bekannte Einschränkungen gehören in diese Vereinbarung. Damit können fachliche Auswahl und organisatorische Einsatzplanung auf dieselben Grundlagen Bezug nehmen. Vereinbaren Sie außerdem, wie zunächst unzugängliche Teilflächen behandelt werden. Ein vorgesehener späterer Termin und die Abgrenzung des zunächst bearbeiteten Abschnitts helfen, die Leistung mit dem tatsächlichen Bauablauf zu verbinden.
Ansprechpartner, Zugang, Arbeitsraum und die Schnittstellen zur Bauausführung werden geklärt. Die eingesetzten Geräte und Fachkräfte müssen zur vorgesehenen Aufgabe passen. Änderungen vor Ort werden mit den Verantwortlichen besprochen und bei der Bearbeitung berücksichtigt. Bei Tätigkeiten im Umfeld von Gleisen oder betrieblichen Anlagen werden notwendige Abstimmungen mit dem Betreiber vor dem Einsatz geführt. Eine geeignete Maschine oder Sonde ersetzt die Klärung des Arbeitsraums und der betrieblichen Schnittstellen nicht.
Die erhobenen Daten werden mit Lagebezug, Messbedingungen und Projektfrage beurteilt. Auffälligkeiten, nicht bearbeitete Bereiche und Einschränkungen bleiben unterscheidbar. Eine technische Darstellung wird erst zusammen mit dieser Einordnung für die weitere Projektentscheidung nutzbar. Weicht ein Profil von der vorgesehenen Linie ab oder endet die Aufnahme an einem Hindernis, wird dies der betroffenen Strecke zugeordnet. Für die Bewertung zählt der tatsächliche Messverlauf, nicht allein die zuvor geplante Linie.
Die Übergabe benennt den bearbeiteten Bereich und die Aussage, die daraus abgeleitet werden kann. Offene Punkte werden räumlich und sachlich zugeordnet. Für spätere Änderungen des Eingriffs ist ein erneuter Abgleich mit den dokumentierten Grenzen möglich. Auftraggeber und nachfolgende Fachplanung erhalten zusammengehörige Pläne und Berichte mit eindeutigen Bearbeitungsständen. Markierte offene Bereiche können anschließend in die weitere Planung aufgenommen werden. Eine noch erforderliche Untersuchung wird dadurch von einer bereits erbrachten Leistung getrennt.
Eine geordnete Projektakte verbindet die Vorbereitung mit den tatsächlich erbrachten Leistungen. Die erforderlichen Unterlagen richten sich nach Auftrag und Verfahren; ihr Zusammenhang ist für den Empfänger ebenso wichtig wie das einzelne Dokument.
Leistungsbeschreibung, Lageplan und relevante Vorunterlagen zeigen, auf welche Aufgabe sich die Untersuchung bezieht. Stand und Zuordnung müssen nachvollziehbar bleiben. So lässt sich später unterscheiden, ob eine Abweichung aus einer geänderten Planung oder aus den tatsächlichen Untersuchungsbedingungen entstanden ist.
Die Unterlagen ordnen Daten und Bearbeitungsbereiche den vereinbarten Flächen oder Punkten zu. Je nach Leistung werden Verfahren, Messbedingungen und erforderliche Kennungen beschrieben. Der Empfänger muss erkennen können, wie ein Ergebnis im Plan und im Bauvorhaben verortet ist.
Die fachliche Einordnung beschreibt, welche Aussagen aus der Untersuchung hervorgehen und wo deren Grenzen liegen. Nicht untersuchte oder eingeschränkt bewertbare Bereiche bleiben ausdrücklich erkennbar. Offene Anschlussfragen werden so formuliert, dass sie mit einem konkreten Bereich und dem nächsten geplanten Eingriff verbunden werden können.
Technische Daten beschreiben Eigenschaften eines Systems. Für den Auftrag ist zusätzlich zu erklären, welche Aufgabe dieses System unter den Bedingungen des Baufelds übernehmen soll und wie das Ergebnis fachlich bewertet wird.
Für Planung, Ausschreibung und Bauausführung legen wir deshalb zunächst Untersuchungsbereich, Eingriffstiefe und benötigte Aussage fest. Darauf stimmen wir die Geräteauswahl und den Einsatztermin mit Ihnen ab. In der Leistungsübersicht erfahren Sie, welche Untersuchungen für Ihr Vorhaben infrage kommen.
Ein Messwert beschreibt zunächst eine physikalische Größe oder deren Veränderung. Die Projektfrage betrifft dagegen den vorgesehenen Eingriff und den Umgang mit einer konkreten Verdachtslage. Beide Ebenen werden im Messkonzept miteinander verbunden. Ein auffälliges Signal und eine abschließende Objektbewertung sind deshalb getrennt zu dokumentieren.
Modellbezeichnung, Sensor, Zubehör, Datenerfassung und Auswertungsumgebung gehören zusammen. Eine allgemeine Produktbeschreibung bestätigt noch nicht die konkrete Konfiguration im Auftrag. Bei der Vorbereitung werden die relevanten Eigenschaften mit den Anforderungen abgeglichen; abweichende Ausstattungen dürfen nicht stillschweigend als gleichwertiger Untersuchungsumfang erscheinen. Benötigt die Aufgabe eine bestimmte Sondenanordnung, wird diese im vereinbarten Einsatz berücksichtigt. Bei einem Systemwechsel sind Messgröße, Aufnahmegeometrie und Datenverarbeitung gemeinsam zu prüfen. Vergleichbare Dateiformate allein belegen noch keine fachlich gleichwertige Datengrundlage.
Eine präzise Koordinate verbessert die Zuordnung eines Messpunkts, sagt aber für sich allein nichts über die Erkennbarkeit eines Gegenstands aus. Umgekehrt ist ein Signal ohne verlässlichen Lagebezug schwer auf die Bauplanung zu übertragen. Die Dokumentation behandelt Messaussage und räumliche Zuordnung deshalb jeweils nachvollziehbar. Ein Punkt kann beispielsweise korrekt eingemessen sein, während ein benachbarter Streifen wegen eines Hindernisses nicht untersucht wurde. Im Plan müssen diese beiden Sachverhalte unterscheidbar bleiben. Die Positionsangabe eines Befunds erweitert die tatsächlich bearbeitete Fläche nicht.
Zusätzliche Einbauten, veränderte Zugänge oder ein anderer Bauzustand können die geplante Untersuchung beeinflussen. Solche Änderungen werden mit dem fachlichen Auftrag abgeglichen. Wenn ein Bereich unter den tatsächlichen Bedingungen nicht wie vorgesehen bearbeitet werden kann, bleibt die Abweichung im Ergebnis erkennbar und wird für die weitere Abstimmung beschrieben. Wird nach der Aufnahme ein weiterer Schacht ergänzt oder eine Baugrube verschoben, werden die neuen Eingriffe räumlich mit dem Untersuchungsergebnis verglichen. Die betroffenen Abschnitte lassen sich so gezielt nachbewerten, ohne die frühere Aussage ungeprüft auf einen anderen Arbeitsraum zu übertragen.
Für eine Anfrage hilft es, den bisherigen Projektstand zu nennen. So können Unterlagen und technische Anforderungen gezielt besprochen werden, ohne bereits eine bestimmte Geräteentscheidung vorwegzunehmen.
Beschreiben Sie die benötigte Aussage und stellen Sie die vorhandenen Grundlagen zusammen. Eine fachliche Abstimmung kann helfen, den Untersuchungsumfang und die erwarteten Ergebnisunterlagen klar zu benennen. Modellnamen allein reichen als Beschreibung der geforderten Leistung häufig nicht aus.
Anforderungen an die Leistung präzisierenLegen Sie den Vorschlag zusammen mit der Eingriffsplanung und bekannten Baufeldbedingungen vor. Entscheidend ist, ob die vorgesehene Untersuchung die konkrete Frage beantworten kann. Begründete Grenzen und gegebenenfalls ergänzender Klärungsbedarf gehören in dieselbe Betrachtung.
Verfahrenswahl auf die Aufgabe beziehenÜbermitteln Sie auch den zugehörigen Bericht und die Planunterlagen. Eine einzelne Abbildung lässt oft nicht erkennen, unter welchen Bedingungen die Daten entstanden sind. Die Einordnung benötigt den dokumentierten Zusammenhang zwischen Auftrag, Bearbeitungsbereich und Auswertung.
Messdaten mit ihren Grundlagen verbindenBenennen Sie die Änderungen gegenüber dem untersuchten oder geplanten Zustand. Dazu gehören veränderte Eingriffsbereiche ebenso wie neue Einbauten oder Zugänge. Erst der Abgleich mit den bisherigen Unterlagen zeigt, welche fachlichen Fragen erneut aufgegriffen werden müssen.
Geänderten Projektstand zur Prüfung vorlegenZur Untersuchung gehören die richtige Geräteeinstellung, eine fachkundige Messung und die Auswertung der Daten. Die eingesetzten Fachkräfte müssen auch erkennen, wo ein Verfahren keine ausreichende Aussage liefert.
Bei der Besetzung des Auftrags berücksichtigen wir die betriebliche Erlaubnis nach § 7 SprengG, die personenbezogenen Befähigungen nach § 20 SprengG und Schulungen für die eingesetzten Georadarsysteme von MALÅ und IDS. Geltungsbereich, Gültigkeit und Aufgabenübertragung müssen zum jeweiligen Einsatz passen.
Bei FONTANA-EOD arbeiten Feuerwerker / Truppführer (§ 20 SprengG), Messtechniker und GIS-Spezialisten zusammen. Geräteschulungen unterstützen die fachkundige Datenerfassung und Auswertung. Personal und Technik wählen wir passend zum beauftragten Leistungsumfang aus.
Untersuchungsziel, Fläche und Tiefe bilden die Grundlage der Geräteauswahl.
Funktion, Konfiguration und erforderliche Prüfungen werden vor dem Einsatz geklärt.
Störungen, Lücken und Auffälligkeiten werden bereits bei der Erfassung berücksichtigt.
Messsignale werden im Zusammenhang mit Lage, Untergrund und Projektfrage bewertet.
Nicht untersuchbare Bereiche und verbleibende Einschränkungen bleiben erkennbar.
Das Ergebnis benennt die Aussage für den bearbeiteten Bereich und gegebenenfalls weitere Schritte.
Ein Gerät ersetzt weder die fachliche Aufgabenklärung noch die Zusammenarbeit im Bauvorhaben. Die Beteiligten benötigen jeweils die Informationen, die für ihren Verantwortungsbereich maßgebend sind.
Sie beschreiben den vorgesehenen Eingriff, stellen vorhandene Unterlagen bereit und benennen die benötigte Entscheidung. Änderungen der Planung werden mitgeteilt. Dadurch kann die Untersuchung auf den tatsächlichen Bedarf bezogen werden, statt von unbestätigten Annahmen über Tiefe, Fläche oder Bauzustand auszugehen.
FONTANA-EOD stimmt den Untersuchungsumfang ab, wählt die dafür geeignete technische Ausstattung und ordnet die erhobenen Daten fachlich ein. Die Dokumentation macht Bearbeitung und Grenzen nachvollziehbar. Organisatorische Voraussetzungen und erforderliche Abstimmungen werden mit den Projektverantwortlichen verbunden.
Bauunternehmen, Vermessung und gegebenenfalls Betreiber liefern Angaben zu Arbeitsräumen, Bestandsanlagen und Ablauf. Diese Informationen beeinflussen den Technikeinsatz. Erforderliche behördliche oder betriebliche Entscheidungen werden von den zuständigen Stellen im jeweiligen Verfahren getroffen und in der Projektplanung berücksichtigt. Kampfmittelräumdienst und Ordnungsamt bearbeiten die ihnen zugeordneten fachlichen beziehungsweise ordnungsbehördlichen Aufgaben. Die Bauaufsicht wird bei entsprechenden bauordnungsrechtlichen Fragen eingebunden. Welche Stellen konkret beteiligt werden, richtet sich nach Standort, Aufgabe und anwendbarem Verfahren.
Für die Leistung zählen die geeignete Technik und die passende fachliche Zuständigkeit. Anforderungen an Personal, Organisation und Arbeitsschutz werden anhand der tatsächlich vorgesehenen Tätigkeiten eingeordnet.
Erlaubnisse und Befähigungen sind auf ihren jeweiligen Geltungsbereich zu beziehen. Die betriebliche Erlaubnis nach § 7 SprengG und der personenbezogene Befähigungsschein nach § 20 SprengG erfüllen unterschiedliche Funktionen. Bei der Aufgabenbesetzung werden Geltungsbereich, personenbezogene Voraussetzungen und einschlägige Anforderungen der 1. SprengV gemeinsam geprüft.
Die Gefährdungsbeurteilung berücksichtigt die vorgesehene Arbeit und die Bedingungen am Einsatzort. Geräteeinsatz, Bewegung von Baumaschinen und weitere Tätigkeiten im Arbeitsbereich müssen zusammen betrachtet werden. Die beteiligten Arbeitgeber und Verantwortlichen stimmen ihre Aufgaben und die erforderlichen Schnittstellen entsprechend ab. Für Kampfmittelräumarbeiten unterstützt die DGUV Information 201-027 die tätigkeitsbezogene Beurteilung und Festlegung von Schutzmaßnahmen.
Technische Daten, Messbilder und Gerätebezeichnungen begründen für sich keine allgemeine Aussage über jedes denkbare Objekt. Die fachliche Bewertung bezieht sich auf Auftrag, Verfahren und bearbeiteten Raum. Für weitere Eingriffe wird geprüft, ob dieser dokumentierte Zusammenhang noch zur aktuellen Planung passt. Die BFR KMR behandeln Planung, Ausführung und Dokumentation der Kampfmittelräumung auf Liegenschaften des Bundes. Ihre Verwendung im einzelnen Projekt wird anhand des Auftrags und der dafür geltenden Anforderungen geklärt.
Der Projektort hilft bei der organisatorischen Abstimmung. Die technische Eignung ergibt sich daraus allein nicht; sie hängt von den konkreten Flächen, Eingriffen und Informationen zum Untergrund ab.

Übermitteln Sie die Lage des Baufelds zusammen mit Angaben zu Zufahrt, Zugänglichkeit und bekannten Einschränkungen. Bei mehreren Bauabschnitten ist eine eindeutige räumliche Zuordnung hilfreich. So lassen sich die Vorbereitungsfragen für den jeweiligen Einsatzbereich konkret besprechen.
Projektlage und regionale Abstimmung einordnen
Eine Bahnfläche, ein Leitungsbereich oder ein innerstädtisches Grundstück stellt unterschiedliche organisatorische Anforderungen. Nennen Sie bekannte Betreiberkontakte und notwendige Abstimmungen. Diese Informationen ergänzen die fachliche Verfahrenswahl, ohne eine bestimmte Untersuchungsleistung allein aus der Nutzung abzuleiten.
Technik zum konkreten Projektumfeld zuordnenMessbereich, räumlicher Bezug, Störeinfluss und Aussagegrenze bezeichnen verschiedene Eigenschaften einer Untersuchung. Für die Auftragsbeschreibung müssen die physikalisch erfasste Größe und die daraus benötigte fachliche Aussage eindeutig benannt werden.
Der Messbereich eines Sensors beschreibt, welche Werte der betreffenden Messgröße er erfassen kann. Er ist nicht mit einer pauschalen Untersuchungstiefe gleichzusetzen. Für die Eignung im konkreten Baufeld sind zusätzlich Messanordnung, erwartete Eigenschaften und Umgebungsbedingungen zu berücksichtigen.
Georeferenzierung verbindet Daten oder Befunde mit einem räumlichen Bezug. Dazu müssen Koordinatensystem und Qualität der Positionierung zur Anwendung passen. Ein dokumentierter Lagebezug erleichtert die Zuordnung zum Plan, ersetzt aber nicht die fachliche Bewertung der zugeordneten Messdaten.
Ein Störeinfluss kann die Erfassung oder Auswertung von Messsignalen beeinflussen. Dazu können vorhandene Einbauten oder andere Bedingungen im Umfeld gehören. Seine Bedeutung wird für das verwendete Verfahren und die konkrete Frage bewertet; nicht jede Auffälligkeit hat dieselbe Ursache.
Die Aussagegrenze beschreibt, bis wohin eine fachliche Schlussfolgerung aus der erbrachten Untersuchung reicht. Sie kann räumliche, methodische oder sonstige Einschränkungen umfassen. Der Bericht macht diese Grenzen erkennbar, damit Ergebnisse nicht auf andere Bereiche oder geänderte Eingriffe übertragen werden, ohne den Zusammenhang zu prüfen.
Die technische Auswahl verbindet die verfügbaren Grundlagen mit der benötigten Untersuchung und ihren Ergebnisunterlagen. Messdaten, räumlicher Bezug und fachliche Bewertung werden für die nächste Projektentscheidung gemeinsam benötigt.

Historische Grundlagen und vorhandene Untersuchungsergebnisse helfen, die Messaufgabe abzugrenzen. Sie beschreiben jedoch nicht automatisch den aktuellen Bauzustand. Für die Auswahl werden diese Informationen mit Lageplan, vorgesehenem Eingriff und bekannten Hindernissen gemeinsam betrachtet.
Grundlagen der technischen Untersuchung klären
Die Anfrage sollte erkennen lassen, welche Entscheidung vorbereitet werden soll. Erst dann kann eine passende Leistung beschrieben werden. Verfahren, Bearbeitungsbereich und erwartete Unterlagen bilden eine gemeinsame Grundlage für die Abstimmung zwischen Fachfirma, Planung und Bauausführung.
Passende Untersuchung für das Vorhaben wählen
Die Dokumentation verbindet die ausgeführte Arbeit mit der fachlichen Aussage. Pläne und Berichte müssen zusammen verwendbar sein und verbleibende Fragen nachvollziehbar benennen. Damit erhalten die Projektverantwortlichen eine Grundlage für die nächsten Abstimmungen und für die Einordnung späterer Änderungen.
Technische Ergebnisse nachvollziehbar weitergeben
Bei Bahn- und Trassenprojekten werden Untersuchungsabschnitte mit Bauphasen und betrieblichen Schnittstellen abgestimmt. Die Freigabedokumentation muss den tatsächlichen Bearbeitungsumfang und die Aussage für den vorgesehenen Eingriff erkennen lassen.

Vorerkundung, technische Untersuchung und begleitende Leistungen bearbeiten unterschiedliche Fragen. Für die Auswahl werden Verdachtslage, Bauentwurf und vorhandener Untersuchungsstand gemeinsam betrachtet. Der Leistungsumfang beschreibt, welche dieser Fragen im konkreten Auftrag beantwortet werden soll.
Leistung und Untersuchungsziel zusammenführen
Zwischen Unterlagenprüfung, Messung und Ergebnisübergabe bestehen fachliche Abhängigkeiten. Fehlende Grundlagen werden vor der davon betroffenen Entscheidung geklärt. Der Bauablauf berücksichtigt notwendige Vorleistungen und eindeutig vereinbarte Übergaben zwischen den beteiligten Unternehmen und Fachplanungen.
Ablauf und Ergebnisunterlagen einordnen
Messsignal, Befund und Objektbewertung sind verschiedene Bearbeitungsstände. Auch Untersuchungsbereich und Aussagegrenze müssen voneinander unterschieden werden. Eindeutige Begriffe helfen bei der Abstimmung, welche Erkenntnisse bereits vorliegen und welche Frage für den geplanten Eingriff noch zu bearbeiten ist.
Fachbegriffe zur Untersuchung vertiefen
Senden Sie Lageplan, Eingriffsbeschreibung und verfügbare Vorunterlagen. Benennen Sie offene Fragen zur Technik oder zur Ergebnisverwendung. So kann die erste Abstimmung auf die benötigte Aussage ausgerichtet werden, statt bereits von einem bestimmten Gerätemodell auszugehen.
Technikeinsatz anhand der Projektunterlagen abstimmenFür die Geräteauswahl brauchen wir Angaben zum Baufeld, zu den geplanten Eingriffen und zu möglichen Störungen der Messung.
Das lässt sich aus Flächengröße oder gewünschter Tiefe allein nicht ableiten. Benötigt werden die Verdachtslage, geplante Eingriffe, Untergrundinformationen sowie Angaben zu Leitungen, Bewehrung und Zugänglichkeit.
Aus diesen Grundlagen wird ein Messkonzept abgeleitet. Ergänzende Verfahren werden dort vorgesehen, wo sie die konkrete Fragestellung sinnvoll unterstützen.
Eine allgemeine Garantie für jedes Objekt und jede Tiefe lässt sich aus keinem Gerätedatenblatt ableiten. Detektionsgrenzen hängen von Objekt, Abstand, Messverfahren und Umgebung ab.
Eine fachliche Schlussfolgerung muss sich auf den tatsächlich untersuchten Bereich, die Bedingungen und den vereinbarten Untersuchungsumfang beziehen.
Hilfreich sind ein Lageplan, geplante Eingriffstiefen, vorhandene Kampfmittelauskünfte, Baugrund- und Leitungsinformationen sowie Angaben zum Bauablauf.
Für die Datenübergabe sollten Koordinatensystem, Planformat und benötigte Nachweise frühzeitig vereinbart werden.
Nein. Der Lagebezug beschreibt die räumliche Zuordnung von Daten oder Befunden. Die Erkennbarkeit eines Gegenstands hängt dagegen vom Messverfahren und den konkreten Bedingungen ab. Beide Aspekte werden in der Untersuchung berücksichtigt und im Ergebnis nachvollziehbar miteinander verbunden.
Eine Modellbezeichnung beschreibt noch nicht den vorgesehenen Untersuchungsraum, die Messbedingungen oder die benötigte Aussage. Für eine vergleichbare Leistungsbeschreibung sollten Aufgabe, Umfang und Ergebnisunterlagen benannt werden. Die geeignete technische Konfiguration wird darauf bezogen.
Die Einschränkung wird dem betroffenen Bereich zugeordnet und in der fachlichen Bewertung berücksichtigt. Anschließend wird abgestimmt, welche weitere Klärung für den geplanten Eingriff erforderlich ist. Ein nicht ausreichend untersuchter Bereich wird nicht stillschweigend in die Aussage für andere Flächen einbezogen.
Das hängt davon ab, ob Auftrag, Bearbeitungsbereich, Bedingungen und Aussage der früheren Untersuchung zur neuen Planung passen. Benötigt werden die zugehörigen Berichte und Pläne. Veränderungen des Eingriffs oder des Bauzustands werden beim erneuten Abgleich berücksichtigt.
Baumaschinen übernehmen vereinbarte Erdarbeiten und Materialbewegungen. Messtechnik und fachliche Bewertung erfüllen andere Aufgaben. Der konkrete Einsatz einer Maschine wird mit Arbeitsraum, Ausstattung und dem festgelegten Arbeits- und Schutzkonzept abgestimmt.
Für die erste fachliche Einordnung benötigt FONTANA-EOD die Aufgabe, den räumlichen Bezug und die vorhandenen Grundlagen. Fehlende Informationen können Sie ausdrücklich als offen kennzeichnen.
Beschreiben Sie die vorgesehenen Arbeiten und legen Sie einen Lageplan mit den betroffenen Bereichen bei. Angaben zu Tiefe, Abmessungen und Bauzustand helfen bei der Einordnung. Wenn Varianten geprüft werden, sollten sie in den Unterlagen eindeutig voneinander unterscheidbar sein. Nennen Sie Projektort, Flurstück oder Baufeld und markieren Sie gegebenenfalls die vorgesehenen Bohrpunkte, Leitungsgräben oder Baugruben. Ein konkreter Planausschnitt erleichtert die Zuordnung der technischen Frage.
Nennen Sie vorhandene Leitungen, Einbauten, befestigte Flächen oder Zugangsbeschränkungen, soweit diese bekannt sind. Auch vorhandene Untersuchungen und behördliche Unterlagen gehören zur Ausgangslage. Kennzeichnen Sie deren Stand, damit aktuelle und frühere Aussagen sachgerecht zugeordnet werden können. Fügen Sie vorhandene Kampfmittelunterlagen vollständig einschließlich ihrer Plananlagen bei. Eine Auskunft, ein Messplan und eine Ergebnisbescheinigung erfüllen unterschiedliche Zwecke; für die Einordnung wird jeweils der zusammengehörige Unterlagensatz benötigt.
Teilen Sie mit, wer das Ergebnis wofür verwenden wird und welche Unterlagen erwartet werden. Ansprechpartner, geplanter Ablauf und offene Abstimmungen helfen bei der Vorbereitung. Die technische Auswahl wird anschließend mit der tatsächlich benötigten Aussage und dem vereinbarten Leistungsumfang verbunden.
Ob historische Luftbildauswertung, Kampfmittelsondierung, Oberflächensondierung mit Georadar/GPR, Geomagnetik oder TDEM, Tiefensondierung, Bohrlochsondierung, Bauaushubüberwachung, Flächenräumung oder Kampfmittelbergung erforderlich ist, ergibt sich aus Standort, Eingriff, Tiefe, Untergrund und vorhandenen Unterlagen. Eine frühe Kampfmittelprüfung schafft Klarheit für Ausschreibung, Terminplanung, Arbeitsschutz und Bauausführung.
FONTANA-EOD verbindet die Erlaubnis nach § 7 SprengG, Fachkräfte mit Befähigungsschein nach § 20 SprengG, geeignete Sondier- und Räumverfahren sowie eine nachvollziehbare Dokumentation. Übermitteln Sie Lageplan, Eingriffstiefe, Bauphase und vorhandene Unterlagen für die fachliche Erstprüfung.
