Bei Kabeltiefbau, Stationsumbau oder anderen Eingriffen im Bahnumfeld müssen Planung und Bauüberwachung klären, welche Informationen Georadar zum Arbeitsraum liefern kann. Schienen, Schwellen, Kabel, Fundamente und technische Anlagen prägen die Radarprofile. Senden Sie FONTANA-EOD den Abschnittsplan, Eingriffstiefen und Bestandsunterlagen zur Prüfung von Messziel, Profilführung und Auswertbarkeit. Nicht ausreichend erfasste Bereiche benötigen eine geeignete ergänzende Untersuchung.
Arbeitsraum und benötigte Aussage benennen.
Oberbau, Leitungen und Einbauten berücksichtigen.
Messdaten, Grenzen und weitere Schritte festhalten.
Georadar kann im Gleisbereich Schichtgrenzen, Leitungen und andere Untergrundstrukturen erfassen. Ob die Daten den geplanten Eingriff ausreichend beschreiben, hängt von Boden, Infrastruktur und Messgeometrie ab.
Das Verfahren identifiziert kein Kampfmittel unmittelbar. Ungeklärte Bereiche benötigen eine dokumentierte Bewertung und gegebenenfalls ergänzende Untersuchungen.

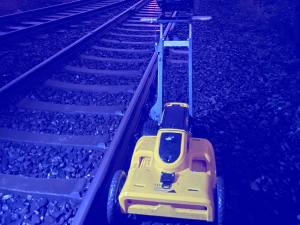

Auf 1.432 m² wurden Georadarmessungen mit dem IDS Opera Duo 250/700 MHz durchgeführt. Die Fallstudie zeigt originale Radargramme und 3D-Messdatenansichten und erläutert die Auswertung bis 0,80 m sowie die Grenzen bei Signalüberlagerungen. Projektangaben ansehen.

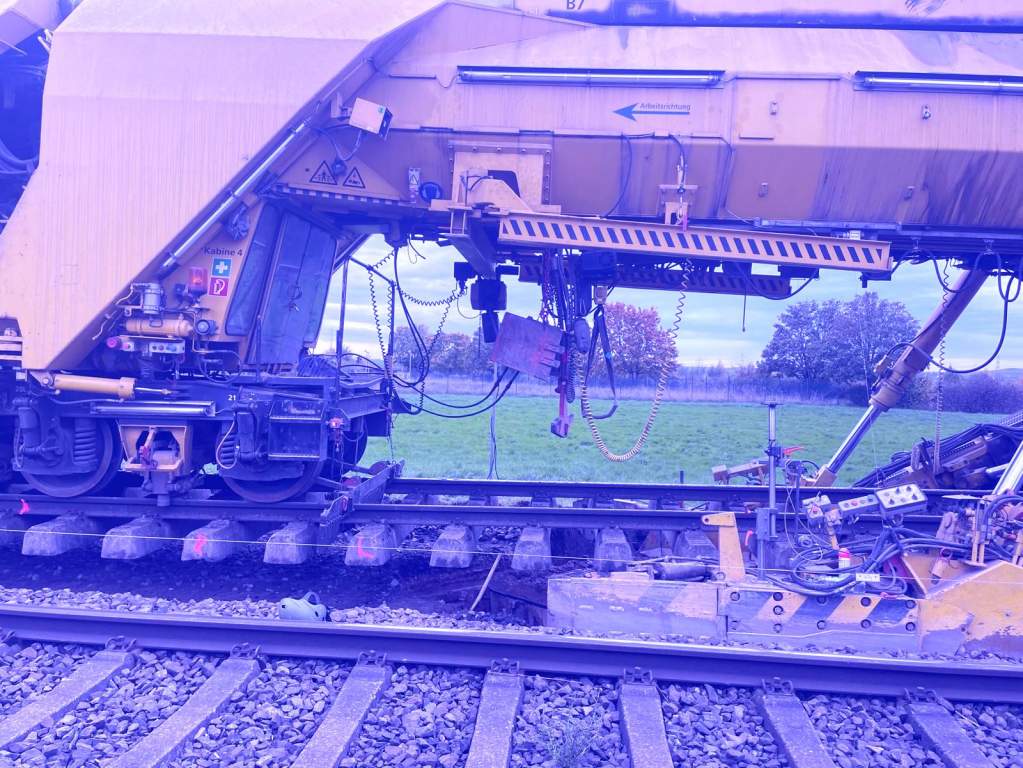

Die gleiche Messtechnik kann im Bahnbau sehr unterschiedliche konkrete Fragen beantworten. Maßgeblich sind der tatsächliche Arbeitsraum und die Untergrundstrukturen, die für Planung oder Bauausführung unterschieden werden müssen.

Schienen, Schwellen, Befestigungen, Schotter und Kabelanlagen erzeugen regelmäßig wiederkehrende Reflexionen. Für eine kampfmittelbezogene Auswertung müssen diese bekannten Strukturen von lokalen, nicht erklärten Signaturen getrennt werden.
Messrichtung, Antennenlage und Profilabstand werden so gewählt, dass der relevante Arbeitsraum trotz baulicher Zwangspunkte möglichst vollständig erfasst wird.
Oberflächensondierung für den Gleisumbau prüfen
Georadar kann Leitungs- und Strukturinformationen ergänzen, wenn Kabelgräben, Schächte oder Signalfundamente vorbereitet werden. Bekannte Leitungen und Einbauten werden vor der Auswertung in den Planbezug übernommen.
Der spätere Eingriff bleibt maßgeblich: Profilführung und Auswertung müssen die tatsächliche Grabenachse, Breite und Tiefe abdecken.
Georadar für den Kabelkorridor einordnen
Bahnsteigbeläge, Platten, Fundamente, Leitungen und Einbauten können eine strukturbezogene Radaruntersuchung ermöglichen, aber zugleich komplexe Mehrfachreflexionen erzeugen. Eine gleichmäßige Antennenführung und ein belastbarer Lagebezug sind besonders wichtig.
Nicht zugängliche Randbereiche, Aufbauten und konstruktive Anschlüsse werden gesondert ausgewiesen.
Baubegleitung beim Stationsumbau einordnen
Asphalt, Pflaster, Auffüllungen, Bestandsfundamente und dichte Leitungsnetze führen zu wechselnden Messbedingungen. Die Eignung kann innerhalb eines Areals deutlich variieren.
Teilflächen werden daher nach Oberfläche, Störumfeld und geplanter Bauaufgabe getrennt geplant; die Ergebnisse bleiben abschnittsbezogen.
Oberflächensondierung für Betriebsflächen prüfen
Maststandorte, Erdungsanlagen, Fundamente und technische Einbauten können die Radarantwort ebenso prägen wie der natürliche Untergrund. Georadar kann hier ergänzende Strukturinformationen liefern, ersetzt jedoch keine tiefenbezogene Prüfung geplanter Gründungen.
Für jeden Punkt wird festgelegt, welche Aussage oberflächennah erreichbar ist und wo Bohrlochsondierung anschließt.
Tiefensondierung für Fundamentpunkte prüfen
Bewehrung, Bestandsfundamente, massive Bauteile und wechselnde Auffüllungen erzeugen starke Reflexionen und Abschattungen. Die Messung wird auf erreichbare Arbeitsflächen und eine klar definierte Projektfrage begrenzt.
Für Pfeiler, Widerlager, Verbauachsen oder tiefe Gründungen werden ergänzende Prüfverfahren gesondert geplant.
Tiefensondierung an Gründungen prüfen
Straßenaufbau, Gleis, Kabel, Entwässerung und Sicherungstechnik treffen in engem Raum zusammen. Ein Radarprofil kann bekannte und unbekannte Strukturen abbilden, muss aber auf beiden Seiten der Systemgrenze eindeutig positioniert sein.
Der Untersuchungsraum wird an Querungsachse, Bauverfahren und vorgesehenem Tiefenbereich ausgerichtet.
Georadar im Querungsbereich einordnen
Große Gleisfelder und ehemalige Betriebsflächen weisen häufig heterogene Auffüllungen, zahlreiche Einbauten und unterschiedliche Oberflächen auf. Georadar eignet sich dort nur für klar abgegrenzte Teilaufgaben und auswertbare Abschnitte.
Die Messplanung verbindet historische Verdachtsbereiche, heutige Gleisgeometrie und konkrete Umbauflächen.
Flächenräumung im Gleisumfeld einordnenZuerst wird geklärt, welche Strukturen in welchem Bereich untersucht werden sollen. Danach lassen sich Geräteeinstellung und Umfang der Messung planen.
Vor der Messung muss feststehen, ob Strukturen, Hohlräume, Leitungsverläufe, Schichtwechsel oder kampfmittelrelevante Auffälligkeiten im vorgesehenen Eingriffsraum beurteilt werden sollen.
Eine allgemein formulierte Forderung nach „Georadar“ ersetzt kein Messziel. Die gewünschte Aussage bestimmt Raster, Profilführung, Antennenkonfiguration und Auswertung.
Messziel für den Abschnitt abstimmenMessprofile benötigen eine eindeutige Zuordnung zu Strecke, Gleis, Kilometer oder Stationierung sowie zum verwendeten Koordinaten- und Höhenbezug. Ohne diesen Zusammenhang lassen sich Auffälligkeiten nicht sicher auf Kabelgraben, Fundament oder Aushub übertragen.
Plan und Gelände werden vor Feldbeginn auf Achsen, Bezugspunkte und Bauzustand abgeglichen.
Lage- und Datenbezug festlegenSchotter, Asphalt, Pflaster, Beton, Bahnsteigbeläge, Stufen und unebene Randwege beeinflussen die Antennenführung und die Vergleichbarkeit benachbarter Profile.
Die Planung legt fest, welche Flächen befahrbar oder begehbar sind, wo Abstand oder Orientierung wechseln und welche Abschnitte getrennt bewertet werden müssen.
Verfahrenseignung nach Oberfläche prüfenSchienen, Schwellenbefestigungen, Kabel, Kabeltröge, Fundamente, Bewehrung, Schächte und Entwässerung erzeugen eigene Signaturen. Bestandsinformationen werden als Interpretationsgrundlage genutzt, nicht als Ersatz für die Messung.
Nicht erklärte Reflexionen werden erst nach dem Abgleich mit diesen Strukturen fachlich priorisiert.
Bahnbezogene Randbedingungen zusammenstellenAuflösung und erreichbarer Tiefenbereich stehen in einem technischen Zusammenhang. Profilabstand, Messrichtung, Antennenfrequenz, Zeitfenster und Messgeschwindigkeit werden auf Zielgröße und Untergrund abgestimmt.
Kontrollprofile und geeignete Testbereiche unterstützen die Beurteilung, ob Signaturen reproduzierbar und räumlich belastbar sind.
Messkonzept fachlich ausarbeitenSchon vor der Feldarbeit sollte geklärt sein, wie mit nicht auswertbaren Zonen, starken Reflexionen oder relevanten Auffälligkeiten verfahren wird. Je nach Projekt kommen ergänzende Geomagnetik, TDEM, Tiefensondierung, Freilegung oder Bauaushubüberwachung in Betracht.
Der Bericht hält anschließend fest, welche zusätzlichen Untersuchungen für diese Bereiche benötigt werden.
Ergänzende Leistungen für Restbereiche bestimmenDie Georadar-Eignung kann innerhalb weniger Meter wechseln. Günstige, eingeschränkte und nicht belastbar auswertbare Bereiche werden daher getrennt dokumentiert.
Im DB-nahen Gleis- und Trassenumfeld entstehen komplexe Radarprofile durch Schienen, Schwellen, Schotter, Kabelanlagen, Bewehrung, Fundamente, Feuchte und wechselnde Auffüllungen. Die Eignung wird deshalb für jeden Abschnitt aus Messziel, Oberfläche, Profilführung, gewünschter Tiefe und bekannter Infrastruktur abgeleitet.
Messbedingung: Die Antenne kann mit weitgehend konstantem Abstand und gleichmäßiger Geschwindigkeit geführt werden; der Untergrund ist nicht stark dämpfend.
Auswirkung: Profile lassen sich gut vergleichen und räumliche Muster können über mehrere Messlinien verfolgt werden.
Bewertung: Die Aussage bleibt an Profilabstand, Zielgröße und den tatsächlich erfassten Tiefenbereich gebunden.
Messbedingung: Materialwechsel, Kornstruktur, Hohlräume und Feuchte erzeugen viele Reflexionen oder Dämpfung.
Auswirkung: Strukturelle Muster können deutlich sichtbar sein, einzelne lokale Signaturen aber im Hintergrundrauschen untergehen.
Bewertung: Bestandswissen, Querprofile und abschnittsweise Parameterwahl werden wichtiger.
Messbedingung: Metallische Bauteile reflektieren einen großen Anteil der Radarenergie und können darunterliegende Bereiche abschatten.
Auswirkung: Das Radarbild wird durch bekannte Infrastruktur geprägt; eine vollständige Aussage unterhalb oder unmittelbar neben der Struktur kann eingeschränkt sein.
Bewertung: Profilführung, Abstand und ergänzende Verfahren werden abschnittsbezogen geplant.
Messbedingung: Hohe elektrische Leitfähigkeit dämpft elektromagnetische Wellen und reduziert den nutzbaren Tiefenbereich.
Auswirkung: Tiefer liegende Strukturen können schwach oder nicht mehr auswertbar erscheinen, obwohl der oberflächennahe Bereich noch Informationen liefert.
Bewertung: Feldtest, Frequenzwahl und eine alternative Anschlussmethode werden früh berücksichtigt.
Messbedingung: Bewehrung, Fundamente und Platten erzeugen starke, regelmäßig angeordnete Reflexionen.
Auswirkung: Darunterliegende Bereiche können teilweise abgeschattet sein; bekannte Geometrien dominieren die Darstellung.
Bewertung: Die Auswertung konzentriert sich auf erreichbare Randbereiche und wird für tiefe Eingriffe durch Bohrlochsondierung ergänzt.
Messbedingung: Betrieb, Einbauten, Sicherheitsabstände oder fehlende Fahr- und Laufwege verhindern eine vollständige Profilführung.
Auswirkung: Der Datensatz enthält räumliche Lücken, die nicht durch Interpolation als untersucht behandelt werden dürfen.
Bewertung: Restbereiche werden im Plan ausgewiesen. Ob spätere Freilegung, eine andere Untersuchung oder eine baubegleitende Kampfmittelsondierung geeignet ist, wird für den geplanten Eingriff geprüft.
Antennenkonfiguration, Profilgeometrie und Datenqualität bilden ein zusammenhängendes Messsystem. Änderungen während der Aufnahme werden abschnittsbezogen dokumentiert.
Größe, Form, erwartete Lage und Orientierung der gesuchten Struktur bestimmen die benötigte räumliche Auflösung. Messaufgabe und Bauprojekt müssen daher benennen, welcher Arbeitsraum und welche Objektgröße für die spätere Entscheidung relevant sind.
Höhere Frequenzen können feinere Strukturen abbilden, werden im Untergrund jedoch meist stärker gedämpft. Niedrigere Frequenzen können unter geeigneten Bedingungen größere Tiefen erreichen, liefern aber eine gröbere Darstellung. Die Auswahl wird projektspezifisch begründet.
Längsprofile unterstützen die Verfolgung wiederkehrender Strukturen entlang der Trasse; Querprofile helfen, deren Ausdehnung über Gleis, Randweg oder Kabelkorridor zu prüfen. Der Abstand muss zur Zielgröße und zum verfügbaren Arbeitsraum passen.
Abstand, Orientierung und Kopplung der Antenne beeinflussen Signalform und Vergleichbarkeit. Schotter, Stufen, Kabeltröge, Bahnsteigkanten und unebene Flächen werden im Feldprotokoll dokumentiert und bei der Auswertung berücksichtigt.
Jeder Messwert benötigt einen belastbaren Lagebezug. Profilanfang, Profilende, Fahrtrichtung, Gleis, Kilometer oder Stationierung und markante Bauwerke werden so geführt, dass Auffälligkeiten in Plan und Gelände wiedergefunden werden können.
Rohdaten werden bereits im Feld auf Ausfälle, Sättigung, Kopplungswechsel und Positionierungsfehler geprüft. Wiederholungs- und Querprofile helfen, lokale Signaturen von Aufnahmefehlern oder regelmäßig wiederkehrenden Bauteilen zu unterscheiden.
Ein Georadar-Bericht muss erkennen lassen, wie aus der Projektfrage ein lagegenauer Datensatz und daraus eine fachlich begrenzte Aussage entstanden ist.
Der Auftrag beschreibt den geplanten Bodeneingriff, den zu untersuchenden Abschnitt und die benötigte Aussage. Er trennt kampfmittelbezogene Fragestellungen von Leitungsortung, Bauwerksdiagnostik oder allgemeiner Baugrunderkundung.
Diese Abgrenzung steuert Messkonzept, Auswertung und Bericht.
Messlinien, Fahr- oder Laufrichtung, Stationierung, Referenzpunkte, Hindernisse und nicht erfasste Zonen werden georeferenziert dokumentiert.
Der Plan zeigt zugleich, wie der Messbereich zum Kabelgraben, Fundament, Aushub oder sonstigen Eingriff liegt.
Antennenkonfiguration, Frequenzbereich, Zeitfenster, Messpunkt- und Profilabstand, Aufnahmegeschwindigkeit sowie relevante Filter- und Verstärkungseinstellungen werden nachvollziehbar festgehalten.
Änderungen zwischen Abschnitten erhalten eine eigene Kennung.
Die ursprünglichen Messdaten bleiben von bearbeiteten Darstellungen unterscheidbar. Wesentliche Verarbeitungsschritte werden dokumentiert, damit Radargramme und Flächendarstellungen auf den Datensatz zurückgeführt werden können.
Auswertung und Visualisierung dürfen den tatsächlichen Informationsgehalt nicht überzeichnen.
Auffälligkeiten werden mit Parallel- und Querprofilen, bekannten Leitungen, Oberbaustrukturen, Bestandsplänen und gegebenenfalls Testbereichen abgeglichen.
Die Bewertung unterscheidet zwischen erklärbaren technischen Strukturen, nicht eindeutigen Signaturen und Bereichen mit weiterer Untersuchungsnotwendigkeit.
Der Bericht benennt erfasste Fläche, bewerteten Tiefenbereich, Datenqualität, Abschattungen und nicht auswertbare Zonen. Für relevante Auffälligkeiten oder Restbereiche wird die fachlich geeignete Anschlussmaßnahme beschrieben.
Die Schlussfolgerung bleibt auf den dokumentierten Mess- und Arbeitsraum begrenzt.
Für die Prüfung werden Messlinien, Lageangaben, Rohdaten und Auswertung miteinander abgeglichen. Dabei muss erkennbar bleiben, welche Bereiche tatsächlich untersucht wurden.
Werden anschließend Verdachtspunkte freigelegt oder Flächen geräumt, kommen die Befund- und Räumprotokolle der ausgeführten Arbeiten hinzu. Sie verweisen auf die betroffenen Messprofile, Lagekennungen und denselben Planstand, damit Auftraggeber und Bauleitung die anschließenden Maßnahmen zuordnen können.
Strecke, Gleis, Kilometer oder Stationierung, Bauwerk, Planstand und interne Abschnittskennung stimmen in Auftrag, Profilregister, Karten und Bericht überein.
Geplante und tatsächlich aufgenommene Messlinien werden gegenübergestellt. Ausfälle, Hindernisse, Sicherheitsabstände und nicht erreichbare Flächen bleiben räumlich sichtbar.
Verarbeitungsschritte, Parameter und verwendete Darstellungen werden so dokumentiert, dass die fachliche Auswertung aus den Rohdaten nachvollzogen werden kann.
Schienen, Schwellen, Kabel, Fundamente, Schächte, Entwässerung und andere bekannte Einbauten dienen als Plausibilitätsgrundlage für wiederkehrende oder lagefeste Signaturen.
Georadar misst zunächst Laufzeit. Die Umrechnung in Tiefe wird mit angesetzter oder kalibrierter Ausbreitungsgeschwindigkeit beschrieben; Materialwechsel und Feuchte bleiben als Unsicherheitsfaktoren sichtbar.
Die Bewertung benennt den erfassten Arbeitsraum, relevante Auffälligkeiten, technisch begrenzte Zonen und die weitere Bearbeitung, die für den geplanten Eingriff erforderlich ist.
Die Abfolge wird an Zugang, Bauphase und Sperrpause angepasst. Datenqualität und räumliche Eindeutigkeit werden in jedem Schritt kontrolliert.
Strecke, Gleis, Messfläche, Bauaufgabe, Eingriffstiefe und benötigte Aussage werden auf einem aktuellen Lageplan festgelegt.
Historische Auswertungen, Leitungspläne, Oberbau- und Bauwerksinformationen sowie frühere Messungen werden auf den vorgesehenen Abschnitt bezogen.
Oberfläche, Zugang, Schienen- und Anlagenbestand, Feuchte, Störquellen, Sicherheitsabstände und mögliche Profilwege werden geprüft.
Frequenz, Profilabstand, Messrichtung, Positionierung, Kontrollprofile und Aufzeichnungsparameter werden aus Zielgröße und Messumgebung abgeleitet.
Profile werden mit eindeutiger Abschnitts- und Richtungskennung erfasst; Abweichungen, Hindernisse und Kopplungswechsel werden im Feld dokumentiert.
Ausfälle, Sättigung, Positionierungsfehler und nicht vergleichbare Abschnitte werden erkannt, bevor die Feldleistung abgeschlossen wird.
Bekannte Strukturen, wiederkehrende Muster, lokale Auffälligkeiten und nicht auswertbare Zonen werden über mehrere Profile und Planinformationen abgeglichen.
Bericht, Profilregister, Karten, Datenqualität, Aussagegrenzen und empfohlene weitere Prüfungen werden auf den geplanten Bodeneingriff bezogen.
GPR-Daten sind indirekte Messdaten. Eine belastbare Bewertung trennt physikalisches Signal, bekannte Infrastruktur, technische Unsicherheit und kampfmittelbezogene Projektfrage.
Ein Radargramm zeigt die empfangene Signalenergie über der Laufzeit entlang eines Profils. Linienhafte Schichten, begrenzte Objekte und technische Einbauten erzeugen unterschiedliche Muster; ihre Darstellung entspricht nicht unmittelbar einer sichtbaren Objektkontur.
Mehrere Längs- und Querprofile, ein eindeutiger Lagebezug und der Abgleich mit Bestandsinformationen verbessern die räumliche Zuordnung von Signaturen. Profilzahl und Abstände richten sich nach Zielgröße, Bauaufgabe und Messbedingungen. Die Auswertung prüft, ob eine Auffälligkeit wiederholbar ist, mit einer bekannten Struktur erklärt werden kann oder für den geplanten Eingriff weiter untersucht werden muss.
Die fachliche Schlussfolgerung bleibt an Messbedingungen und erfassten Arbeitsraum gebunden. Datenlücken, Abschattungen und unsichere Tiefenmodelle werden nicht als untersuchte Fläche behandelt.
Radarwellen werden dort reflektiert, wo sich elektrische Materialeigenschaften ändern. Schichtgrenzen, Leitungen, Hohlräume, Fundamente und andere Einbauten können deshalb sichtbare Signaturen erzeugen.
Eine starke Reflexion beschreibt zunächst einen Kontrast, nicht automatisch die Art des Objekts.
Kleine oder punktförmige Strukturen können im zweidimensionalen Radargramm gekrümmte Muster erzeugen. Form und Scheitelpunkt werden über benachbarte Profile und geeignete Auswerteverfahren geprüft.
Das dargestellte Muster entspricht nicht unmittelbar der tatsächlichen Objektkontur.
Das System erfasst die Laufzeit der ausgesendeten und empfangenen Signale. Für Tiefenangaben wird eine Ausbreitungsgeschwindigkeit angesetzt oder anhand geeigneter Informationen kalibriert.
Feuchte und Materialwechsel können die Geschwindigkeit verändern; Tiefenwerte werden deshalb mit angemessener Unsicherheit angegeben.
Leitfähige Böden dämpfen Radarenergie; Metallflächen können stark reflektieren und darunterliegende Bereiche abschatten. Im Gleisumfeld betrifft dies unter anderem Schienen, Bewehrung und großflächige technische Einbauten.
Solche Zonen werden als technische Grenze dokumentiert und nicht durch Interpretation künstlich geschlossen.
Längsprofile zeigen die Entwicklung einer Signatur entlang der Strecke, Querprofile ihre Ausdehnung über Gleis, Randweg oder Kabelkorridor. Der Vergleich hilft, linienhafte Bestandsstrukturen von lokal begrenzten Auffälligkeiten zu unterscheiden.
Voraussetzung ist ein konsistenter Lage- und Richtungsbezug.
Eine Signatur erhält ihre Projektbedeutung erst durch Lage, Tiefe und geplante Bauaufgabe. Eine Auffälligkeit im Fundamentpunkt wird anders behandelt als eine vergleichbare Signatur außerhalb des Arbeitsraums.
Die Schlussfolgerung bezieht sich daher immer auf den konkreten Bodeneingriff.

Gleichen Sie vorhandene Luftbildauswertungen und frühere Untersuchungen mit dem geplanten Messkorridor ab. Der Georadar-Auftrag braucht eine konkrete Frage zum Eingriffsraum; eine flächige Aufnahme allein legt das erforderliche Prüfziel nicht fest.
Verdachtsgrundlage einordnen
Reicht die auswertbare Georadarmessung nicht bis in den geplanten Eingriffsraum, muss der verbleibende Bereich gesondert bewertet werden. Ob eine Tiefensondierung geeignet ist, wird anhand von Verdachtslage, Geometrie und tatsächlichen Zugängen entschieden.
Tiefenbezogene Untersuchung einordnenDie Verfahren reagieren auf unterschiedliche Eigenschaften des Untergrunds. Die Auswahl folgt dem Zielobjekt, der Eingriffsgeometrie und den tatsächlichen Messbedingungen.
Reichen die Daten für eine Bewertung des geplanten Eingriffs nicht aus, werden die betroffenen Bereiche als noch ungeklärt dokumentiert. Je nach Aufgabe schließen sich Geomagnetik, TDEM, Tiefen- oder Bohrlochsondierung, Freilegung oder Bauaushubüberwachung an.
Fachlicher Beitrag: Bildet Reflexionen an Schichten, Einbauten und lokalen Materialkontrasten ab und kann in magnetisch stark geprägten Bereichen zusätzliche Strukturinformationen liefern.
Wesentliche Grenze: Die Signatur ist häufig mehrdeutig; Dämpfung, Abschattung und bekannte Bauteile begrenzen die Aussage. Eine automatische Kampfmittelidentifikation ist nicht möglich.
Messprinzip und Verfahrensgrenzen prüfenFachlicher Beitrag: Erfasst Veränderungen des Erdmagnetfelds durch ferromagnetische Objekte und eignet sich auf ausreichend störungsarmen Flächen für eine flächige Anomalienkartierung.
Wesentliche Grenze: Schienen, Zäune, Fahrzeuge, Bewehrung und metallreiche Auffüllungen können die Messung im Bahnumfeld stark überlagern.
Magnetische Messbarkeit prüfenFachlicher Beitrag: Regt leitfähige Körper elektromagnetisch an und bewertet deren zeitabhängige Antwort; auf geeigneten Flächen kann dies die metallbezogene Detektion ergänzen.
Wesentliche Grenze: Schienen, Leitungen, großflächige Metallteile und wechselnde Messhöhe können Signale dominieren oder verzerren.
TDEM für den Abschnitt bewertenFachlicher Beitrag: Begründet Verdachtsräume, priorisiert Trassenabschnitte und liefert den Ereignis- und Flächenbezug für die technische Untersuchung.
Wesentliche Grenze: Sie zeigt keine heute tatsächlich im Boden vorhandenen Objekte und ersetzt keine Feldprüfung.
Historische Verdachtslage klärenFachlicher Beitrag: Untersucht definierte Punkt- und Tiefenräume für Maste, Pfähle, Signale, Verbauachsen und andere tiefe Eingriffe.
Wesentliche Grenze: Die Aussage gilt für die geplante Prüfgeometrie und nicht automatisch für umliegende Flächen.
Tiefenprüfung für Gründungen planenFachlicher Beitrag: Verbindet die technische Untersuchung und Bewertung der jeweiligen Aushublage mit dem anschließenden kontrollierten Abtrag und zusätzlicher Sichtkontrolle. Die Schritte werden bis zur vereinbarten Sohle wiederholt; Auffälligkeiten lösen die festgelegten Stopppunkte und Meldewege aus.
Wesentliche Grenze: Sie erfasst nur die begleiteten Aushublagen und ersetzt keine flächenhafte Aussage für nicht bearbeitete Zonen.
Restbereiche im Aushub begleitenMesslinien, Positionierung, Datenkontrolle und Auswertung müssen zur geplanten Untersuchung passen.
FONTANA-EOD kontrolliert die aufgenommenen Daten, wertet die Radarprofile aus und beschreibt technische Grenzen für jeden untersuchten Abschnitt.
Vor der Aufnahme werden Arbeitsraum, Zielgröße und bekannte Einbauten auf denselben Planstand gebracht. So kann die Auswertung wiederkehrende Oberbaustrukturen von lokalen, nicht erklärten Signaturen trennen.
Im Feld werden Kopplungswechsel, Hindernisse, Ausfälle und Abweichungen dokumentiert. Bei erkennbaren Qualitätsproblemen wird geprüft, ob Profile wiederholt oder Parameter für den folgenden Abschnitt angepasst werden müssen.
Der Bericht beschreibt auffällige Signaturen, Abschattungen und noch ungeklärte Bereiche. Er erläutert, welche weiteren Untersuchungen für den geplanten Bodeneingriff erforderlich sind.
Zielobjekt, Bauaufgabe, Eingriffsraum und benötigte Aussage werden vor der Gerätekonfiguration festgelegt.
Oberfläche, Materialaufbau, Feuchte und Störumfeld werden nicht pauschal für die gesamte Trasse angenommen.
Profilführung, Antennenlage, Positionierung und Aufnahmequalität werden bereits im Feld überwacht.
Bekannte Infrastruktur, Querprofile, Wiederholungsmuster und technische Grenzen fließen in die Bewertung ein.
Nicht gemessene, abgeschattete oder nicht belastbar auswertbare Zonen werden im Plan eindeutig ausgewiesen.
Die Schlussfolgerung benennt, welche weitere Prüfung oder baubegleitende Maßnahme für den geplanten Eingriff erforderlich ist.
Schotterabtrag, Ausbau von Leitungen oder Rückbau von Bauteilen können die Messbedingungen verändern. Vor diesen Eingriffen werden die erforderliche Untersuchung, das Vorgehen und die Schutzmaßnahmen festgelegt. Anschließend zugängliche Bereiche erhalten die ergänzende Untersuchung, die für die dort geplanten weiteren Arbeiten benötigt wird.
Der Bericht muss nutzbare Messergebnisse, eingeschränkte Bereiche und ungeklärte Zonen räumlich unterscheiden. Die Bauleitung benötigt diese Zuordnung zusammen mit dem aktuellen Eingriffsplan, bevor sie den nächsten Arbeitsschritt vorbereitet.
Eine Georadar-Leistung berührt Planung, Bahnbetrieb, geophysikalische Auswertung und gegebenenfalls staatliche Gefahrenabwehr. Klare Zuständigkeiten verhindern, dass Planänderungen oder relevante Befunde zwischen den Beteiligten verloren gehen.
Definiert Bauaufgabe, Messbereich, benötigte Aussage, Planstand und Terminrahmen. Er stellt Bestands-, Leitungs-, Verdachts- und Betreiberinformationen bereit und entscheidet über Anschlussmaßnahmen.
Übersetzt das Vorhaben in konkrete Gleise, Kabelwege, Fundamente, Tiefen und Bauzustände. Diese Angaben bestimmen, ob Georadar fachlich geeignet ist und welcher Arbeitsraum bewertet werden muss.
Regeln Zugang, Sperrpausen, Freischaltungen, Arbeitsgrenzen und sichere Bewegung im Bahnbereich. Änderungen werden vor Messbeginn an Feldteam und Bauüberwachung kommuniziert.
Prüft Messbarkeit, entwickelt das Messkonzept, erhebt und bewertet die Daten und dokumentiert Aussagegrenzen sowie fachlich geeignete Anschlussmaßnahmen.
Gleicht Planstand, tatsächliche Ausführung, nicht erfasste Bereiche und Übergaben ab. Sie sorgt dafür, dass die Georadar-Aussage nicht auf geänderte Eingriffe übertragen wird.
In Deutschland richtet sich die Zuständigkeit der Kampfmittelbeseitigungsdienste und örtlichen Behörden nach Bundesland, Projektort und Fundlage. Für das Vorhaben wird vorab geklärt, welche Stelle im Verdachts- oder Fundfall einzubinden ist.
Ordnungsbehörde und Bauaufsicht können je nach örtlichem Verfahren und Bauaufgabe beteiligt sein. Vorhandene Vorgaben werden dem tatsächlichen Standort und Arbeitsbereich zugeordnet. Gewerbliche Fachleistung, betriebliche Arbeitsfreigabe und behördliche Fundentscheidung erhalten jeweils einen eigenen Ansprechpartner und Meldeweg.
Bei einer Georadarmessung zur Kampfmittelsuche richten sich Erlaubnis, Befähigung und Arbeitsschutz nach der konkret beauftragten Tätigkeit. Messung, Auswertung und anschließende Freilegung werden mit ihren jeweiligen Verantwortlichkeiten geplant. Bahnbetriebliche Zugänge und Sicherung gehören zusätzlich zur Arbeitsvorbereitung.
In Deutschland betrifft § 7 SprengG die gewerbliche Erlaubnis für erlaubnispflichtige Tätigkeiten; § 20 SprengG den Befähigungsschein verantwortlicher Personen. Zum Umgang mit Fundmunition zählt nach § 1b SprengG auch deren Aufsuchen. Welche Anforderungen im Projekt greifen, richtet sich nach der tatsächlich beauftragten Tätigkeit.
Die DGUV Information 201-027 unterstützt die Gefährdungsbeurteilung und Schutzmaßnahmen bei Kampfmittelräumarbeiten. Die Baufachlichen Richtlinien Kampfmittelräumung enthalten Vorgaben zu Erkundung, Qualität und Dokumentation für ihren festgelegten Aufgabenbereich des Bundes. Ihre Anwendung im konkreten Vorhaben wird gesondert geklärt. Betreiber- und projektspezifische Regeln für Zugang, Sperrpause und Sicherung kommen im Bahnumfeld hinzu.
Bei einem unerwarteten verdächtigen Gegenstand werden Mess- oder Bauarbeiten eingestellt. Berühren oder bewegen Sie ihn nicht. Verlassen Sie den unmittelbaren Bereich und warnen Sie andere ohne Eigengefährdung. Verständigen Sie in Deutschland unverzüglich die Polizei unter 110; außerhalb Deutschlands gilt der örtliche Notrufweg.
Die Erste Verordnung zum Sprengstoffgesetz (1. SprengV) enthält unter anderem Vorgaben zur Fachkunde und zu staatlich anerkannten Lehrgängen. Für die Georadarmessung und gegebenenfalls folgende Arbeiten wird die erforderliche Qualifikation nach dem tatsächlichen Auftrag bestimmt.
Die DGUV Regel 113-003 betrifft das Zerlegen oder Vernichten von Explosivstoffen beziehungsweise entsprechenden Gegenständen und bezieht auch die Beseitigung von Fundmunition ein. Die Anwendbarkeit wird für einschlägige Folgetätigkeiten eingeordnet; Messung, Auswertung und Fundbearbeitung werden nicht als identische Leistung behandelt.
Aufnahme, Positionierung, Datenkontrolle und Auswertung benötigen fachlich qualifiziertes Personal und dokumentierte Arbeitsabläufe.
Bohrung, Freilegung, Räumung oder Bergung werden mit dem dafür erforderlichen Erlaubnis-, Befähigungs- und Verantwortungsrahmen organisiert.
Zugang, Sicherungsmaßnahmen, Freischaltungen, Arbeitsgrenzen und Kommunikation werden vor Feldbeginn festgelegt.
Stopppunkt, Absicherung, Ansprechpartner und örtlicher Meldeweg müssen allen Beteiligten bekannt sein.
Messziel, Abschnitt, Zugang, bekannte Einbauten und Datenanforderungen werden geprüft.
Abweichungen, Datenqualitätsprobleme und nicht erreichbare Zonen werden unmittelbar dokumentiert.
Anschlussmaßnahmen werden nur für die räumlich und fachlich begründeten Bereiche festgelegt.
Messprofile, Tiefenangaben und fachliche Auswertung werden auf denselben Arbeitsraum bezogen. Der Bericht unterscheidet erkennbare Strukturen, unklare Signaturen und nicht ausreichend erfasste Bereiche und vergleicht sie mit dem geplanten Bodeneingriff.
Ein Georadar-Datensatz besteht aus vielen lagebezogenen Einzelspuren entlang definierter Profile. Erst die geplante Anordnung der Messlinien ermöglicht eine flächen- oder korridorbezogene Auswertung.
Im Bahnprojekt werden Profilrichtung und Stationierung mit Gleis, Kabelweg, Bauwerk und geplantem Eingriff verknüpft.
Messgeometrie und Datenqualität vertiefen
Eine größere theoretische Reichweite bedeutet nicht automatisch, dass kleine oder ungünstig orientierte Strukturen noch belastbar unterschieden werden können.
Die Leistungsplanung beschreibt deshalb neben der Solltiefe auch Zielgröße, erforderliche Datenqualität sowie die Mess- und Lageunsicherheiten, die bei der Bewertung zu berücksichtigen sind.
Fragen zu Messtiefe und Erkennbarkeit klären
Filter und Visualisierung machen Signaturen sichtbar, ersetzen aber nicht die fachliche Interpretation. Regelmäßige Oberbaustrukturen, Leitungen und lokale Auffälligkeiten müssen über mehrere Profile plausibilisiert werden.
Die Ergebnisdarstellung trennt technische Erklärung, offene Signatur und empfohlene Anschlussmaßnahme.
Radarprofile fachlich einordnen
Georadar liefert strukturbezogene Reflexionsdaten, Geomagnetik magnetische Anomalien und TDEM elektromagnetische Antworten leitfähiger Körper. Keine Methode deckt sämtliche Objekte und Störsituationen ab.
Die Kombination wird nur dort eingesetzt, wo sie den vorgesehenen Arbeitsraum tatsächlich besser bewertet.
Ergänzende Messverfahren vergleichen

Je nach offener Projektfrage stehen die Bauaufgabe, das Messverfahren, eine alternative Sondierung, der Tiefenraum, ein Restbereich oder die Nachweisführung im Vordergrund.

Gleisbau, Kabeltiefbau, Bahnstrom, Bahnsteige, Brücken, Betriebsflächen und Aushub nach ihrer jeweiligen Bauaufgabe unterscheiden.
Bahnprojekt nach Arbeitsbereich auswählen
Messprinzip, Bodenabhängigkeit, Antennenkonfiguration, Datenverarbeitung und allgemeine Verfahrensgrenzen prüfen.
Georadar-Verfahren bewerten
Georadar, Geomagnetik und TDEM nach Zielobjekt, Störumfeld und benötigter Aussage miteinander vergleichen.
Oberflächenverfahren vergleichen
Messraum, Leitungsbestand, Signalfundamente, Querungen und Bauphasen für schmale bahntechnische Korridore vorbereiten.
Georadar für den Kabelkorridor einordnen
Mast-, Pfahl-, Signal- und Verbaupunkte mit eigener Prüfgeometrie und dokumentiertem Tiefenraum untersuchen.
Tiefenprüfung für Gründungen planen
Nicht vollständig messbare Zonen im tatsächlichen Erdbauschritt mit Aushublagen, Stopppunkten und Meldewegen begleiten.
Begleitung für Restbereiche abstimmen
Verdachtsabschnitte, frühere Nutzungen und Datenlücken als Grundlage für Messfläche und Priorisierung bestimmen.
Historische Verdachtsgrundlage erarbeiten
Profilregister, Rohdaten, Auswertung, Qualitätskontrolle, Karten und Anschlussentscheidung für Vergabe und Projektakte strukturieren.
Daten- und Nachweisumfang festlegen
Nennen Sie Projektort, Strecke, Gleis und Stationierung. Messprofile, Planstand und Höhenbezug müssen zum selben Arbeitsabschnitt gehören. Vorhandene behördliche oder betriebliche Anforderungen werden mit ihrem tatsächlichen räumlichen Geltungsbereich beigefügt.
Eine angegebene Messtiefe ist nur zusammen mit den dokumentierten Boden- und Datenbedingungen aussagekräftig. Vergleichen Sie den auswertbaren Bereich mit der vorgesehenen Baugrube, Bohrung oder Leitungslage; eine größere Bautiefe benötigt einen erneuten fachlichen Abgleich.
Nachweise am Eingriff prüfenEin auffälliges Radarsignal ist zunächst eine physikalische Beobachtung. Die fachliche Bewertung berücksichtigt bekannte Einbauten und ergänzende Informationen. Aus einer einzelnen Signatur wird keine eindeutige Kampfmittelart und keine pauschale Freigabe abgeleitet.
Fachliche Grundlagen vertiefenFachinformationen
Die Broschüre zeigt, wie FONTANA-EOD historische Erkundung, Fachplanung, Sondierung und Baubegleitung in Infrastrukturprojekten verbindet. Sie erläutert die Randbedingungen im Gleisbereich, die Auswahl und Grenzen der Verfahren sowie die Ergebnisdokumentation.

Untergrund, Oberbau, Profilführung und Datenqualität bestimmen die Georadar-Aussage. Nicht ausreichend erfasste Bereiche bleiben für die weitere Untersuchung gekennzeichnet.
Georadar eignet sich, wenn das Untersuchungsziel durch Reflexionen an Material- und Strukturgrenzen beantwortet werden kann und Oberfläche, Untergrund sowie Profilführung eine auswertbare Messung zulassen. Im Gleisumfeld wird die Eignung abschnittsweise geprüft, weil Schienen, Schotter, Leitungen, Fundamente, Feuchte und betriebliche Zugänge die Datenqualität deutlich verändern können.
Die Eignung wird möglichst vor Ausschreibung und Feldtermin geklärt. Messziel, Bauphase und verfügbare Zugänge müssen feststehen, bevor Profilnetz und Aufnahmeumfang beauftragt werden.
Georadar misst elektromagnetische Reflexionen und bildet Unterschiede im Untergrund ab. Eine auffällige Signatur kann durch Leitungen, Steine, Fundamente, Hohlräume, Materialwechsel oder andere Objekte entstehen. Die kampfmittelbezogene Bewertung erfolgt deshalb über Lage, Form, Wiederholbarkeit, bekannte Infrastruktur, Verdachtsgrundlage und den geplanten Bodeneingriff.
Benötigt werden ein aktueller Lageplan, Strecke und Gleis, Kilometer oder Stationierung, Messfläche, Bauaufgabe, Eingriffstiefe, Oberbau- und Oberflächenangaben, Leitungs- und Bestandspläne, historische Verdachtsunterlagen sowie Informationen zu Zugang, Sperrpause und Sicherung. Frühere Mess- oder Baugrunddaten unterstützen die Eignungsprüfung.
Vorhandene behördliche und betriebliche Anforderungen werden mit vollständigen Anlagen und zuständigem Ansprechpartner beigefügt. Der örtliche Abstimmungs- und Meldeweg wird vor der Feldarbeit geklärt.
Schienen, Befestigungen, Kabel, Kabeltröge, Bewehrung und Fundamente erzeugen starke oder regelmäßig wiederkehrende Reflexionen. Metallische Strukturen können zudem darunterliegende Bereiche abschatten. Profilführung und Auswertung werden deshalb auf bekannte Bauteile abgestimmt; technisch nicht belastbare Zonen werden räumlich ausgewiesen.
Das hängt von Untergrund, Antennenkonfiguration, Zielgröße und erreichbarer Datenqualität ab. Tiefe Bodeneingriffe benötigen häufig eine eigenständige Tiefen- oder Bohrlochsondierung, weil die oberflächennahe Georadar-Messung den gesamten Gründungsraum nicht zuverlässig abdeckt. Beide Verfahren können innerhalb eines Projekts aufeinander abgestimmt werden.
Der Bericht beschreibt Messziel, Abschnitt, Profile, Positionierung, Geräte- und Aufnahmeparameter, Oberflächen- und Störbedingungen, Datenverarbeitung, relevante Signaturen, nicht auswertbare Zonen und den bewerteten Tiefenbereich. Karten und Profilregister stellen den Bezug zum geplanten Eingriff her und benennen erforderliche Anschlussmaßnahmen.
Eine Bauaushubüberwachung kann erforderlich werden, wenn Bereiche wegen Oberbau, Leitungen, Anlagen, Abschattung oder fehlendem Zugang nicht ausreichend vorab gemessen werden können. Sie wird auf definierte Aushublagen und Arbeitsabschnitte begrenzt und benötigt abgestimmte Stopppunkte, Meldewege und Dokumentation.
Dazu gehören technische Sondierung und Bewertung der jeweiligen Arbeitslage vor dem Bodenabtrag; Sichtkontrolle ergänzt die Untersuchung. Bei einem unerwarteten verdächtigen Gegenstand werden die Arbeiten eingestellt. Berühren oder bewegen Sie ihn nicht. Verlassen Sie den unmittelbaren Bereich und warnen Sie andere ohne Eigengefährdung. Verständigen Sie in Deutschland die Polizei unter 110; außerhalb Deutschlands gilt der örtliche Notrufweg. Das weitere Vorgehen bestimmen die zuständigen Stellen.
Maßgeblich sind Messfläche oder Trassenlänge, Zahl und Länge der Profile, Profilabstand, Oberflächenzustand, Zugang, Sperrpause, Störumfeld, notwendige Kontrollmessungen, Positionierungsanforderungen, Datenmenge, Auswertungstiefe und gewünschter Nachweis. Eine belastbare Kalkulation setzt deshalb einen eindeutigen Mess- und Eingriffsbezug voraus.
Für eine erste Beurteilung müssen Messfläche, Bauaufgabe und gewünschte Aussage zusammenpassen. Ein Lageplan ohne Eingriffstiefe oder eine Verfahrensvorgabe ohne Kenntnis von Oberfläche und Störumfeld reicht dafür nicht aus.
Auch unvollständige Bestandsunterlagen sind relevant. Sie zeigen, welche Informationen vor der Messung noch beschafft oder durch eine Ortsprüfung ergänzt werden müssen.
Nennen Sie Strecke, Gleis, Kilometer oder Stationierung, Messfläche, Arbeitsbreite und geplanten Bodeneingriff. Markieren Sie Kabelgraben, Fundament, Bahnsteig, Querung oder sonstigen Arbeitsraum im aktuellen Lageplan.
Bei mehreren Bauphasen sollte erkennbar sein, welche Bereiche zuerst benötigt werden und ob sich Oberfläche oder Zugänglichkeit ändern.
Beschreiben Sie Schotter, Asphalt, Pflaster, Beton, Bahnsteigbelag oder unbefestigte Flächen. Ergänzen Sie bekannte Schienen-, Kabel-, Leitungs-, Fundament-, Bewehrungs- und Entwässerungsstrukturen.
Fotos und Bestandspläne helfen, mögliche Profilwege und technische Grenzen vor dem Feldtermin abzuschätzen.
Fügen Sie vorhandene historische Luftbildauswertungen, Behördenkorrespondenz, frühere Sondier- oder Baugrundberichte und Angaben zu bekannten Auffälligkeiten bei. Benennen Sie, ob das Ergebnis für Planung, Ausschreibung, Bauüberwachung oder einen konkreten Eingriff benötigt wird.
Teilen Sie außerdem Terminfenster, Zugangsvorgaben und geplante Anschlussmaßnahmen mit.
Übermitteln Sie Lageplan, Strecke und Gleis, Messfläche, geplanten Bodeneingriff, maximale Tiefe, Oberflächenangaben, vorhandene Verdachtsunterlagen und das vorgesehene Arbeitsfenster.
FONTANA-EOD prüft, ob Georadar einen belastbaren Beitrag leisten kann, welche Daten zusätzlich benötigt werden und wie nicht messbare oder tiefere Bereiche bearbeitet werden sollten.
Strecke, Gleis, Kilometer oder Stationierung, Messfläche und Planstand.
Gesuchte Struktur, Bodeneingriff, maximale Tiefe und benötigte Aussage.
Oberfläche, Untergrund, Leitungen, technische Einbauten und Zugang.
Sperrpause, Sicherung, Bauphase, Termin und gewünschtes Datenformat.
Ob historische Luftbildauswertung, Kampfmittelsondierung, Oberflächensondierung mit Georadar/GPR, Geomagnetik oder TDEM, Tiefensondierung, Bohrlochsondierung, Bauaushubüberwachung, Flächenräumung oder Kampfmittelbergung erforderlich ist, ergibt sich aus Standort, Eingriff, Tiefe, Untergrund und vorhandenen Unterlagen. Eine frühe Kampfmittelprüfung schafft Klarheit für Ausschreibung, Terminplanung, Arbeitsschutz und Bauausführung.
FONTANA-EOD verbindet die Erlaubnis nach § 7 SprengG, Fachkräfte mit Befähigungsschein nach § 20 SprengG, geeignete Sondier- und Räumverfahren sowie eine nachvollziehbare Dokumentation. Übermitteln Sie Lageplan, Eingriffstiefe, Bauphase und vorhandene Unterlagen für die fachliche Erstprüfung.
