Bauaushubüberwachung an Bahntrassen fachlich planen
Kann ein kampfmittelverdächtiger Bodenraum an der Bahntrasse erst während Rückbau oder Erdarbeiten untersucht werden, benötigen Bauleitung und Erdbau ein abgestimmtes baubegleitendes Verfahren. FONTANA-EOD prüft Voruntersuchungen, Aushubgeometrie und Bauablauf. Übermitteln Sie Abschnittsplan, Aushubtiefen und vorhandene Untersuchungsberichte zur Festlegung von technischer Sondierung, Aushublagen, Schutzmaßnahmen, Unterbrechungskriterien und Nachweisen.
Abschnitt, Breite und Tiefe festlegen.
Aushublagen und Stopppunkte abstimmen.
Begleitete Bereiche dokumentieren.
Bauaushubüberwachung fachlich einordnen
Wann die Begleitung des Erdbaus an einer Bahntrasse sinnvoll sein kann
Baubegleitende Kampfmittelsondierung kommt infrage, wenn der verdächtige Arbeitsraum erst während Rückbau oder Aushub ausreichend zugänglich wird. Das Verfahren verbindet die technische Sondierung vor dem Bodenabtrag mit einer Entscheidung der verantwortlichen Fachkraft und anschließender Sichtkontrolle beim Ausbau. Arbeitslagen, Schutzmaßnahmen und Unterbrechungskriterien werden vor Beginn abgestimmt; der Nachweis gilt für den tatsächlich untersuchten Abschnitt und die erreichte Tiefe.
Typische Aushubbereiche
Welche Erdarbeiten an der Bahntrasse eine eigene Organisation benötigen
Die baubegleitende Maßnahme richtet sich nach dem tatsächlichen Arbeitsraum. Kabelgraben, Planum, Bahnsteig, Mastfundament und Bauwerksanschluss besitzen unterschiedliche Tiefen, Störquellen und betriebliche Schnittstellen.
Kabel- und Leitungsgräben
Kabeltiefbau verläuft häufig in schmalen Randkorridoren mit vorhandenen Kabeln, Erdungen, Signalanlagen und wiederholt geöffnetem Boden. Vor Beginn werden Grabenachse, Breite, Tiefe, Querungen und verfügbare Voruntersuchungen aufeinander bezogen.
Nicht ausreichend messbare Teilstücke können abschnittsweise begleitet werden. Der Nachweis führt Stationierung, Aushublage, bekannte Einbauten und offene Bereiche getrennt.
Kabelgraben fachlich vorbereiten
Entwässerung und Tiefenentwässerung
Mulden, Gräben, Rohrleitungen, Schächte und Drainagekörper greifen in unterschiedliche Tiefen und häufig in Böschungs- oder Randbereiche ein. Leitungsbestand und wechselnde Bodenverhältnisse können vorgelagerte Messungen begrenzen.
Die Bearbeitung wird nach Achse, Aushubtiefe, Bauabschnitt und Einbaufolge gegliedert. Anschlüsse an Bauwerke oder tiefe Schächte erhalten eine eigene Prüfentscheidung.
Entwässerungsabschnitt prüfen lassenOberbau- und Planumsarbeiten

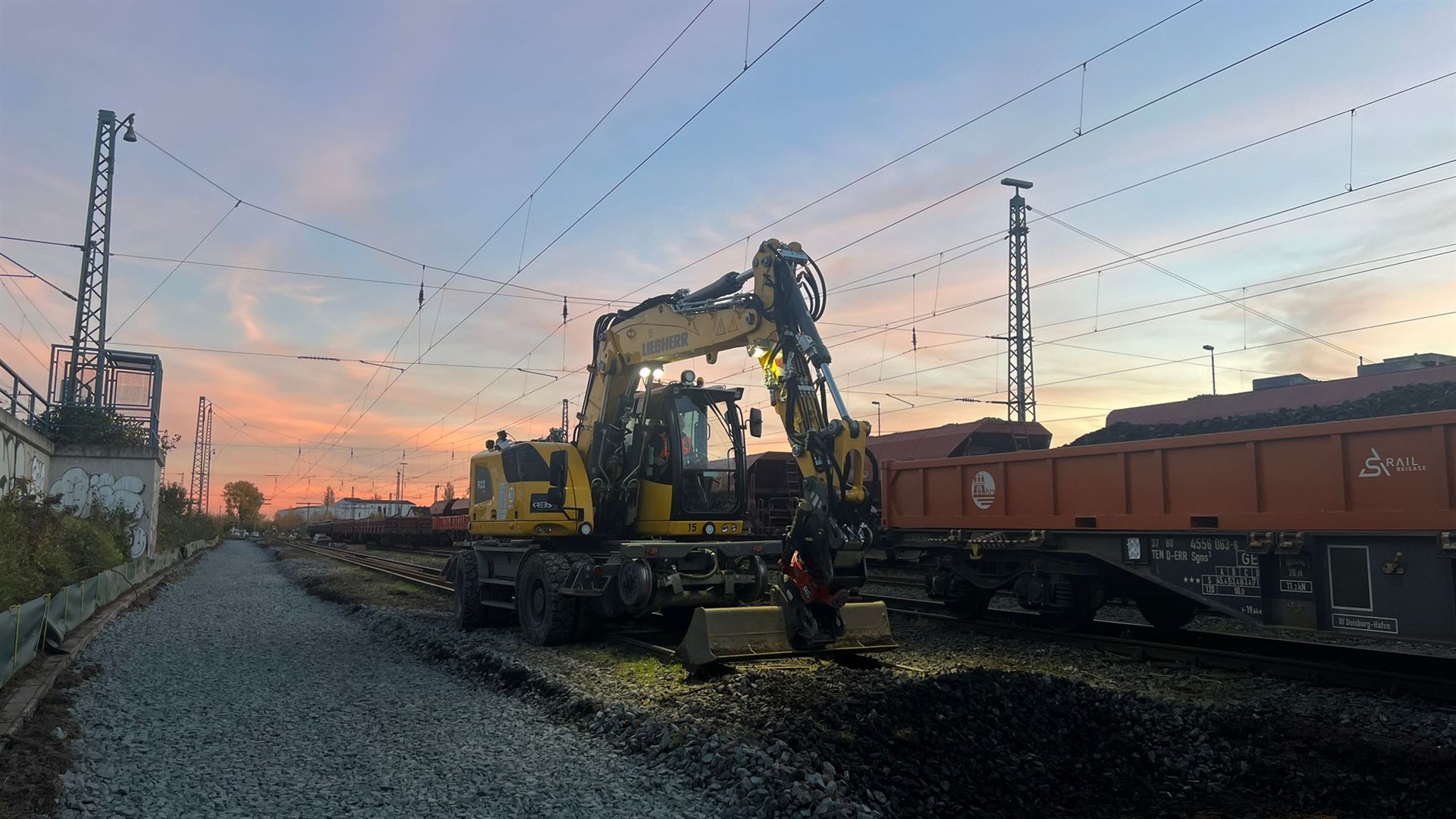

Bei Rückbau von Schienen, Schwellen und Schotter wird der spätere Arbeitsraum erst schrittweise zugänglich. Oberbau, metallische Befestigungen und technische Anlagen können frühere Messungen beeinflusst haben.
Die Begleitung wird mit Rückbaufolge, erreichbarer Sohle, Planumsbreite und anschließendem Einbau abgestimmt. Freigelegte Bereiche werden nicht pauschal mit tieferen oder seitlich angrenzenden Zonen gleichgesetzt.
Planums- und Gleisarbeiten einordnenBahnsteig- und Stationsumbau
Bahnsteigkanten, Aufzüge, Treppen, Dächer, Schächte und Medienleitungen erzeugen zahlreiche getrennte Baugruben und Rückbauzustände. Technische Überprägung und enger Bauablauf verlangen eine bauteilbezogene Organisation.
Aushubabschnitte, tiefe Gründungspunkte und erst nach Rückbau erreichbare Zonen erhalten jeweils den passenden Prüf- oder Begleitungsumfang.
Stationsumbau fachlich einordnen
Mast-, Signal- und Baugrubenbereiche
Für Maste, Signale, Portale und technische Nebenanlagen entstehen häufig kleine, aber tiefe Baugruben. Eine Begleitung des oberflächennahen Aushubs beantwortet die vollständige Tiefenfrage nicht automatisch.
Punktkoordinate, Fundamentabmessung, Solltiefe und Einbringverfahren werden deshalb mit einer möglichen Tiefen- oder Bohrlochsondierung verknüpft.
Tiefe Gründungspunkte prüfenBrücken- und Durchlassanschlüsse
Widerlagerbereiche, Böschungen, Stützwände, bauzeitliche Umfahrungen und Leitungsanschlüsse besitzen wechselnde Zugänglichkeit und zahlreiche Bestandsbauteile. Der Erdbauschritt wird nach Bauzustand und Tragwerksbereich gegliedert.
Tiefe Pfähle, Verbauten und Bohrungen bleiben eigenständige Prüfaufgaben; begleiteter Aushub deckt nur den tatsächlich geöffneten Bodenraum ab.
Bauwerksanschluss fachlich prüfen Entscheidungslagen im Bauablauf
Wann Planung, Bauleitung und Fachfirma neu entscheiden müssen
Eine Bauaushubüberwachung ist keine statische Dauerleistung. Änderungen an Zugang, Planstand, Tiefe, Bauzustand oder Befundlage können den fachlich erforderlichen nächsten Schritt verändern.
Vorgelagerte Messung war technisch begrenzt
Schienen, Leitungen, Fundamente, Fahrzeuge oder fehlender Zugang haben eine vollständige geophysikalische Prüfung verhindert. Die Einschränkung wird räumlich und methodisch dokumentiert.
Vor Baubeginn wird festgelegt, welche Zonen im Erdprozess bearbeitet und welche tieferen oder seitlichen Räume anders geprüft werden müssen.
Ersatzmaßnahme fachlich festlegenDer Bauzustand öffnet neue Arbeitsräume
Nach Oberbau-, Bahnsteig- oder Bauwerksrückbau werden Flächen zugänglich, die zuvor nicht messbar waren. Der neue Zustand kann eine ergänzende Detektion oder eine baubegleitende Bearbeitung ermöglichen.
Die Entscheidung wird vor Fortsetzung des nächsten Aushubschritts auf Plan, Tiefe und Arbeitsbereich bezogen.
Neuen Bauzustand prüfen lassenAushubtiefe oder Achse wurde geändert
Eine größere Tiefe, verschobene Grabenachse oder zusätzliche Baugrube kann außerhalb des bisherigen Nachweises liegen. Vor Ausführung wird der geänderte Arbeitsraum mit vorhandenen Untersuchungen verglichen.
Nur die tatsächlich abgedeckten Bereiche werden übernommen; Ergänzungen erhalten einen neuen Leistungs- und Dokumentationsbezug.
Planänderung und Nachweis abgleichenKurzes Sperrfenster erfordert vollständige Vorbereitung
Unterlagen, Vermessung, Zugänge, Personal, Geräteeinsatz, Aushubmengen und Entscheidungswege müssen vor Beginn aufeinander abgestimmt sein. Unklare Zuständigkeiten oder nicht definierte Stopppunkte gefährden den Bauablauf.
Das verfügbare Fenster wird mit einer fachlich realistischen Abschnitts- und Lagenplanung verbunden.
Sperrfenster und Ablauf abstimmenAuffälligkeit entsteht im laufenden Erdprozess
Eine neue Auffälligkeit wird vor dem weiteren Bodenabtrag von der verantwortlichen Fachkraft bewertet. Bei einem munitionsverdächtigen Gegenstand werden die Arbeiten sofort eingestellt. Der Gegenstand bleibt unberührt und wird nicht weiter freigelegt; der örtlich festgelegte Meldeweg wird aktiviert.
Lage, Aushubtiefe und Bauzustand werden dokumentiert und an die zuständigen Projekt- und Fachstellen übergeben.
Befund- und Übergabeweg klärenTeilabschnitt soll an das Folgegewerk übergeben werden
Für die Übergabe muss erkennbar sein, welche Aushublagen begleitet, welche Flächen erreicht und welche Zonen offen geblieben sind. Eine allgemeine Tagesmeldung reicht dafür nicht aus.
Abschnittsplan, Protokolle, Abweichungen und Anschlussmaßnahmen werden zu einem prüfbaren Bearbeitungsstand zusammengeführt.
Teilflächenübergabe vorbereiten Von der Ausgangslage zur Anschlussentscheidung
Wie sich Aushub, Prüfung und Nachweis gegenseitig begrenzen
Jede baubegleitende Maßnahme benötigt eine klar definierte Projektfrage. Der Arbeitsraum wird nicht allein nach Baugerät oder Tagesleistung beschrieben, sondern nach Verdachtslage, Abschnitt, Tiefe, Bauzustand und benötigter Aussage.
Die Schlussfolgerung bleibt an den tatsächlich begleiteten Bereich gebunden und ersetzt keine Untersuchung außerhalb dieser Geometrie.
Diffuser Verdacht, aber keine vollständige Messbarkeit
Ausgangslage: Historische Hinweise betreffen den Bauabschnitt, während Oberbau und technische Einbauten eine flächige Auswertung begrenzen.
Nächster Schritt: Voruntersuchbare Bereiche werden getrennt geprüft; verbleibende Zonen erhalten eine geplante baubegleitende Bearbeitung.
Nachweisziel: Der Bericht unterscheidet voruntersuchte, begleitete und weiterhin offene Flächen und Tiefen.
Verdachtsgrundlage räumlich klärenKabelgraben mit bekannten und unbekannten Einbauten
Ausgangslage: Der Graben verläuft entlang eines technisch belegten Randbereichs mit wechselnden Leitungsinformationen.
Nächster Schritt: Leitungsabgleich, abschnittsweise Aushubplanung und festgelegte Kontrollpunkte werden miteinander verbunden.
Nachweisziel: Stationierung, Tiefe, Aushublagen und Einschränkungen bleiben je Grabenabschnitt nachvollziehbar.
Graben- und Nachweisstruktur festlegenPlanumsarbeit nach Oberbaurückbau
Ausgangslage: Erst nach Entfernung von Schienen, Schwellen und Schotter ist der spätere Erdarbeitsraum erreichbar.
Nächster Schritt: Der freigelegte Bauzustand wird bewertet; geeignete Messungen und begleitete Aushubschritte werden getrennt geplant.
Nachweisziel: Planum, Randzonen, tiefere Eingriffe und nicht bearbeitete Abschnitte erhalten einen eindeutigen Status.
Planumsprüfung im Gleisbau einordnenTiefe Baugrube im Umfeld von Masten oder Bauwerken
Ausgangslage: Oberflächennaher Aushub und tiefer Gründungsraum überlagern sich, während Bestand und Leitungen die Untersuchung erschweren.
Nächster Schritt: Begleitete Lagen und punktbezogene Tiefensondierung werden auf dieselbe Bauteilgeometrie abgestimmt.
Nachweisziel: Für jede Tiefe bleibt erkennbar, durch welches Verfahren der Arbeitsraum bearbeitet wurde.
Punkt- und Tiefenraum festlegenNicht zugänglicher Abschnitt innerhalb der Sperrpause
Ausgangslage: Fahrzeuge, Material, Betrieb oder ein unerwarteter Bauzustand verhindern die vorgesehene Bearbeitung.
Nächster Schritt: Der Abschnitt wird nicht stillschweigend ausgelassen, sondern räumlich erfasst und neu terminiert oder methodisch ersetzt.
Nachweisziel: Die Projektakte zeigt eindeutig, welche Zone nicht erreicht wurde und welche Maßnahme noch aussteht.
Nicht erreichten Abschnitt neu planenVerdächtiger Gegenstand während des Aushubs
Ausgangslage: Eine Auffälligkeit lässt sich im laufenden Erdprozess nicht sicher als gewöhnlicher Störkörper einordnen.
Nächster Schritt: Bei einem munitionsverdächtigen Gegenstand werden die Arbeiten sofort eingestellt. Der Gegenstand bleibt unberührt; die zuständigen Stellen werden über den örtlichen Meldeweg eingebunden.
Nachweisziel: Fundlage, Arbeitszustand, Übergabe und Entscheidung über die Fortsetzung werden dokumentiert.
Fund- und Anschlussentscheidung klären Nachweise für Bauleitung und Projektakte
Welche Unterlagen eine abschnittsbezogene Übergabe ermöglichen
Für die weitere Bauplanung müssen Aushubgeometrie, Arbeitsweise, Beobachtungen, Unterbrechungen und Anschlussentscheidungen nachvollziehbar dokumentiert sein.
Die Nachweise müssen auch für Personen verständlich bleiben, die nicht während der Feldarbeit anwesend waren.
Zu jeder bearbeiteten Lage gehören Angaben zur technischen Sondierung, zur Entscheidung der verantwortlichen Fachkraft und zum anschließenden Bodenabtrag. Geräte, Messbereich, Auffälligkeiten und Kontrollumfang bleiben mit Abschnitt und Tiefenbezug verknüpft.
Projekt- und Abschnittsbezug
Strecke, Gleis, Stationierung, Bauabschnitt, Arbeitsbreite und Aushubtiefe bilden die räumliche Grundlage. Änderungen während der Ausführung werden mit Datum und Planstand nachgeführt.
Die Dokumentation muss erkennen lassen, ob ein Nachweis für einen Kabelgraben, eine Planumsfläche, eine Baugrube oder einen bauwerksnahen Bereich gilt.
Verdachts- und Voruntersuchungsgrundlage
Historische Auswertungen, Behördeninformationen, frühere Sondierungen, bekannte Funde und bestehende Einschränkungen werden mit ihrem Geltungsbereich übernommen.
Voruntersuchte, eingeschränkt auswertbare und nicht erreichbare Zonen bleiben getrennt, damit die baubegleitende Maßnahme nicht über ihren tatsächlichen Anlass hinaus ausgedehnt wird.
Arbeits- und Aushubkonzept
Aushublagen, Baugerät, Arbeitsrichtung, Sohl- und Zwischenkontrollen, Materialbewegung, Sperrbereiche, Stopppunkte und Weisungswege werden vor Beginn beschrieben.
Bei mehreren Gewerken wird festgelegt, wann ein Abschnitt übergeben, weiter vertieft oder wegen einer Abweichung erneut bewertet werden muss.
Tages- und Abschnittsprotokolle
Protokolle erfassen Zeitraum, Abschnitt, erreichte Tiefe, Bauzustand, eingesetzte Geräte, beobachtete Besonderheiten, Unterbrechungen und den Status offener Zonen.
Die Angaben werden nicht nur chronologisch, sondern auch räumlich geführt, damit die Projektakte die bearbeitete Geometrie eindeutig abbildet.
Auffälligkeiten und Befundkommunikation
Auffällige Strukturen, technische Störkörper und tatsächliche Fundlagen werden fachlich unterschieden. Lage, Tiefe, Aushubzustand und getroffene Maßnahmen erhalten eine eindeutige Kennung.
Die Übergabe an Projektverantwortliche oder zuständige Stellen wird dokumentiert, ohne eine behördliche Entscheidung vorwegzunehmen.
Teilflächenstatus und Abschlussbericht
Der Abschluss führt begleitete Abschnitte, erreichte Tiefen, Abweichungen, offene Bereiche, ergänzende Prüfungen und Anschlussmaßnahmen in einem konsistenten Plan- und Berichtssatz zusammen.
Nach tatsächlich ausgeführten Räumarbeiten werden die zugehörigen Räumprotokolle mit Lage- und Tiefenbezug beigefügt. Die Aussage gilt für den dokumentierten Bearbeitungsumfang und wird bei späteren Vertiefungen oder Planänderungen erneut abgeglichen.
Nachweisdossier
Wie der Aushubstatus über Schichten und Bauphasen nachvollziehbar bleibt
Die Projektakte verbindet Unterlagenstand, Aushubplanung, Feldarbeit, Auffälligkeiten und Abschlussentscheidung. Dadurch bleiben Tagesprotokolle den tatsächlich bearbeiteten Abschnitten und Tiefen zugeordnet.
Für lange Trassen kann die Dokumentation nach Bauabschnitt und Übergabetermin aufgebaut werden.
Ausgangsdokumente
Lage- und Bauphasenpläne, historische Verdachtsunterlagen, Leitungs- und Bestandsinformationen, frühere Messberichte und die aktuelle Aushubplanung werden mit ihrem Stand registriert.
Widersprüche oder fehlende Anlagen werden vor Arbeitsbeginn benannt und einer verantwortlichen Klärung zugeordnet.
Abschnitts- und Lagenregister
Jeder Arbeitsabschnitt erhält eine Kennung mit Stationierung, Breite, Soll- und Ist-Tiefe, Bauzustand und Bearbeitungsdatum.
Das Register verbindet Feldprotokoll, Plan, Fotodokumentation und mögliche Befundangaben, ohne offene Bereiche als abgeschlossen darzustellen.
Arbeits- und Kontrollprotokolle
Aushubfolge, Geräteeinsatz, Kontrollpunkte, Unterbrechungen, Weisungen und Änderungen werden während der Ausführung erfasst.
Bei Schichtwechseln, technischen Einbauten oder unerwarteten Hindernissen wird dokumentiert, wie der Arbeitsablauf angepasst wurde.
Auffälligkeits- und Befundregister
Jede relevante Auffälligkeit erhält Lage, Tiefe, Beschreibung, Bearbeitungsstatus und eine nachvollziehbare Anschlussentscheidung.
Bestätigte Funde und Übergaben werden getrennt von nicht bestätigten Mess- oder Sichtbeobachtungen geführt.
Abweichungen und offene Bereiche
Nicht zugängliche Zonen, Planänderungen, nicht erreichte Tiefen und unterbrochene Abschnitte bleiben im Dossier sichtbar.
Für jeden offenen Punkt wird festgehalten, ob eine spätere Detektion, Tiefensondierung, Freilegung oder erneute Begleitung vorgesehen ist.
Übergabe- und Abschlussunterlagen
Abschnittspläne, Feldprotokolle, Statuslisten und fachliche Schlussfolgerung werden für Bauleitung, Auftraggeber und Projektakte übergeben. Für tatsächlich ausgeführte Räumarbeiten kommen die zugehörigen Räumprotokolle hinzu.
Bei mehrphasigen Projekten kann das Dossier fortgeschrieben werden, ohne frühere Bearbeitungsstände zu überschreiben.
Ablauf der baubegleitenden Maßnahme
Vom ungeklärten Aushubraum zur dokumentierten Abschnittsentscheidung
Die Reihenfolge richtet sich nach Bauphase, Zugänglichkeit und tatsächlich erreichbarer Aussage. Eine wirksame Vorbereitung reduziert Entscheidungen unter Zeitdruck im laufenden Sperrfenster.
Jeder Schritt erzeugt einen nachvollziehbaren Status für den nächsten Arbeitsgang.
Projektabschnitt und Aushubziel erfassen
Strecke, Gleis, Stationierung, Bauphase, Arbeitsbreite, Solltiefe und benötigte Aussage werden aus dem aktuellen Planstand übernommen.
Zusätzliche Baugruben, Querungen oder tiefe Bodeneingriffe werden bereits jetzt als eigene Prüfgeometrien gekennzeichnet.
Verdachts- und Voruntersuchungen prüfen
Historische Grundlagen, Leitungspläne, frühere Sondierungen und bekannte Einschränkungen werden auf den aktuellen Arbeitsraum bezogen.
Es wird festgelegt, welche Bereiche vorab untersucht werden können und wo eine baubegleitende Maßnahme fachlich begründet ist.
Arbeitsverfahren und Schnittstellen planen
Aushublagen, Baugerät, Materialfluss, Kontrollpunkte, Sperrbereiche, Weisungswege und Übergaben an Folgegewerke werden beschrieben.
Betriebliche Vorgaben und kurze Arbeitsfenster werden mit der fachlich erreichbaren Abschnittsleistung abgeglichen.
Vermessung und Baustelleneinrichtung vorbereiten
Abschnittsgrenzen, Stationierung, Solltiefen, Leitungen, Zugänge und nicht bearbeitbare Zonen werden im Gelände und in den Unterlagen eindeutig zugeordnet.
Personal, Geräte, Kommunikation und Dokumentation stehen vor Beginn bereit.

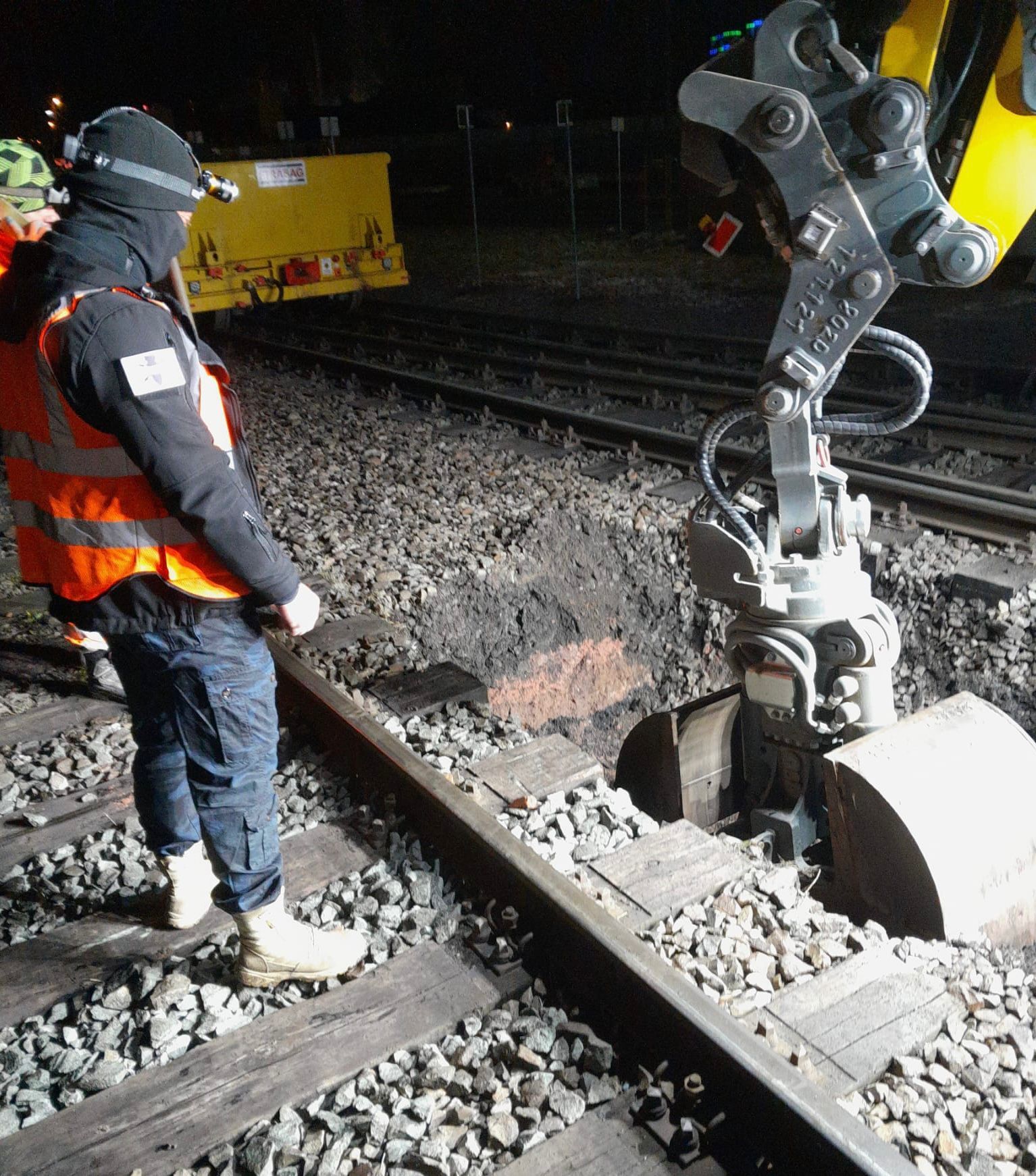

Aushub abschnitts- und lagenbezogen begleiten
Die jeweilige Arbeitslage wird vor dem Bodenabtrag mit geeigneten Sonden untersucht. Nach der fachlichen Entscheidung über den Abschnitt wird der Boden unter zusätzlicher Sichtkontrolle schichtweise ausgebaut. Die Folge wird bis zur geplanten Aushubsohle wiederholt. Lage, Tiefe, Gerätewechsel, Bodenabweichungen und nicht ausreichend kontrollierbare Zonen werden dokumentiert.
Nicht erreichte oder technisch nicht kontrollierbare Zonen werden sichtbar als offen geführt.
Auffälligkeiten fachlich einordnen
Beobachtungen werden nicht vorschnell als Kampfmittel oder unbedenklicher Schrott bewertet. Lage, Tiefe, Bauzustand und mögliche technische Ursachen werden dokumentiert.
Bei einem verdächtigen Gegenstand greift der festgelegte Unterbrechungs- und Meldeweg.
Teilabschnitt bewerten und übergeben
Begleitete Lagen, offene Bereiche, Abweichungen und erforderliche Anschlussmaßnahmen werden vor dem nächsten Bau- oder Einbauschritt zusammengeführt.
Die Übergabe bleibt an den konkret dokumentierten Bereich gebunden.
Projektakte fortschreiben
Berichte, Pläne, Protokolle und Statuslisten werden mit dem aktuellen Plan- und Bauzustand abgelegt.
Spätere Vertiefungen, Achsänderungen oder zusätzliche Baugruben werden gegen den vorhandenen Bearbeitungsumfang geprüft.
Aushubgeometrie und Kontrollen
Wie Aushublagen, Arbeitsräume und Kontrollpunkte definiert werden
Die fachliche Qualität einer baubegleitenden Maßnahme hängt davon ab, dass der Bodenraum nicht nur als Tagesleistung, sondern als dreidimensionale Geometrie beschrieben wird.
Abschnitt, Breite, Lage, Tiefe, Bauzustand und Anschluss an tiefe Punkte bestimmen, welche Aussage nach Abschluss möglich ist.
Vom Bauplan zur kontrollierbaren Aushubgeometrie
Aus dem Ausführungsplan werden Kabel- oder Entwässerungsachse, Baugruben, Böschungen, Arbeitsräume und spätere Einbauten abgeleitet. Für jeden Bereich wird festgelegt, ob eine vorgelagerte Sondierung, eine baubegleitende Bearbeitung oder eine separate Tiefenprüfung erforderlich ist.
Aushublagen werden so beschrieben, dass Lage und Tiefe später nachvollzogen werden können. Maßgeblich sind die tatsächlichen Bodenbewegungen und nicht nur die Sollgeometrie des Leistungsverzeichnisses. Verbreiterungen, überbaggerte Randzonen und Bauhilfsflächen werden berücksichtigt, wenn dort in den Untergrund eingegriffen wird.
Bei technischem Bestand kann die erste zugängliche Sohle eine erneute Detektion ermöglichen. Eine solche Zwischenprüfung wird als eigener Arbeits- und Entscheidungsschritt geplant. Sie ersetzt nicht automatisch die Begleitung der darüber oder darunter liegenden Zonen.
Tiefe Pfähle, Maste, Spundwände oder Bohrungen werden als separate Punkt- oder Linienräume behandelt. Der begleitete offene Aushub darf nicht als Nachweis für tiefer reichende Einbringvorgänge verwendet werden.
Für Auffälligkeiten werden Unterbrechungsbereich, Informationsweg und Entscheidung über die Fortsetzung vorab festgelegt. Der Gegenstand wird nicht bewegt oder eigenständig behandelt; die Bearbeitung folgt dem fachlichen und regionalen Zuständigkeitsrahmen.
Die Arbeitsfolge wird für jede Lage eingehalten: technische Sondierung, fachliche Entscheidung über den nächsten Schritt und schichtweiser Bodenabtrag mit zusätzlicher Sichtkontrolle. Neu erreichbare Sohlen, Böschungen und Wände werden nach dem Untersuchungsziel kontrolliert. Reicht die Messbarkeit nicht aus, wird das weitere Vorgehen vor dem nächsten Abtrag festgelegt.
Abschnitt und Stationierung
Die Trasse wird in eindeutig benannte Arbeitsabschnitte mit Beginn, Ende, Gleis- oder Achsbezug und Planstand gegliedert.
Überlappungen und Übergänge zwischen Losen werden so beschrieben, dass keine unbeabsichtigten Lücken entstehen.
Aushublage und Tiefenbezug
Soll- und Ist-Tiefen, Zwischen- und Endsohlen sowie Gelände- oder Schienenbezug werden konsistent geführt.
Eine weitergehende Aussage über nicht erreichte Tiefen ist ausgeschlossen.
Baugerät und Arbeitsweise
Baugerät, Schaufel- oder Anbauwerkzeug, Zugänglichkeit und Materialfluss werden für die Gefährdungsbeurteilung und Arbeitsorganisation berücksichtigt.
Arbeitsrichtung, Gerätebewegungen, Materialfluss und Kontrollpunkte werden vor der Ausführung so abgestimmt, dass jede vorgesehene Lage untersucht und der Boden anschließend kontrolliert abgetragen werden kann.
Leitungen und technischer Bestand
Kabel, Rohre, Erdungen, Fundamente und Oberbauteile beeinflussen sowohl den Aushub als auch mögliche Zwischenmessungen.
Bekannte Einbauten bleiben im Plan sichtbar und werden nicht mit unklaren Auffälligkeiten gleichgesetzt.
Zwischenprüfung auf zugänglicher Sohle
Nach Rückbau oder einer Aushublage kann ein zuvor abgeschatteter Bereich messbar werden. Eignung und Messziel werden vor Ort fachlich geprüft.
Die neue Datengrundlage wird mit dem weiteren Aushubschritt und der benötigten Tiefe verknüpft.
Stopppunkt und Anschlussmaßnahme
Ein Stopppunkt kann durch Planabweichung, nicht erreichte Qualität, auffälligen Befund oder geänderte Bauweise ausgelöst werden.
Die Fortsetzung erfolgt erst nach dokumentierter Entscheidung über Ergänzung, Freilegung, Bergung oder Anpassung des Bauablaufs.
Untersuchung auswählen
Voruntersuchung und laufenden Aushub aufeinander abstimmen
Grenzen der Voruntersuchung berücksichtigen
Eine Bauaushubüberwachung an der Bahntrasse wird relevant, wenn der kampfmittelverdächtige Arbeitsraum erst während Rückbau oder Erdarbeiten zugänglich wird und vorgelagerte Detektionsverfahren dort keine belastbare vollständige Aussage ermöglichen. Sie ist keine pauschale Ersatzleistung für eine technisch mögliche Vorerkundung.
Geeignete Untersuchungsverfahren einordnenAushublagen und Kontrollen vorab festlegen
Vor Beginn werden Verdachtsgrundlage, Räum- oder Prüfziel, Aushubabschnitt, Tiefe, Baugerät, Bodenaufbau, Leitungsbestand und betriebliche Randbedingungen zusammengeführt. Daraus entsteht eine Arbeitsweise mit festgelegten Lagen, Kontrollpunkten, Unterbrechungskriterien, Weisungswegen und Nachweisen.
Baubegleitende Leistung abstimmen Leistungen voneinander abgrenzen
Welche Maßnahme welchen Arbeitsraum beantwortet
Historische Prüfung, geophysikalische Sondierung, Tiefenprüfung, baubegleitende Bearbeitung, Räumung und Bergung sind nicht austauschbar. Ihre Kombination folgt der konkreten Projektgeometrie.
01
Historische Luftbildauswertung
Bewertet, ob und in welchen Trassenabschnitten ein historisch begründeter Verdacht besteht und welche Informationen noch fehlen.
Sie erfasst keine heutigen Objekte und ersetzt weder technische Sondierung noch eine baubegleitende Maßnahme.
02
Oberflächensondierung
Untersucht zugängliche Flächen mit einem geeigneten geophysikalischen Verfahren vor Beginn des Erdbaus.
Schienen, Leitungen, Bewehrung und Bestand können die Auswertbarkeit begrenzen; diese Grenzen müssen räumlich dokumentiert werden.
03
Tiefen- und Bohrlochsondierung
Prüft definierte Punkt-, Achs- und Tiefenräume für Pfähle, Maste, Verbauten oder Bohrungen.
Sie beantwortet eine andere Geometrie als der offene Aushub und bleibt deshalb ein eigener Nachweis.
04
Baubegleitende Maßnahme
Bearbeitet einen klar abgegrenzten Erdbaubereich lagen- und abschnittsbezogen, wenn dieser erst im Bauzustand zugänglich wird.
Eine passive Beobachtung ohne geplante Arbeitsweise und Qualitätssicherung ist damit nicht gleichzusetzen.
05
Flächenräumung und Zielpunktbearbeitung
Bearbeiten definierte Verdachtspunkte oder belastete Bereiche nach einem festgelegten Räumziel.
Sie können vor oder ergänzend zum Aushub erforderlich sein, wenn die Verdachts- und Befundlage eine systematische Bearbeitung verlangt.
06
Kampfmittelbergung und Fundübergabe
Betrifft die fachliche Bearbeitung bestätigter Funde im zulässigen Tätigkeits- und Zuständigkeitsrahmen.
Fundlage, Sicherung, Übergabe und weitere Entscheidung werden getrennt von der allgemeinen Aushubbegleitung dokumentiert.
07
Geomagnetik
Geomagnetik erfasst magnetische Auffälligkeiten, insbesondere durch ferromagnetische Körper. Auf geeigneten freien Vorfeldern kann daraus eine lagebezogene Anomalienkarte entstehen.
Schienen, Bewehrung, Fundamente, Fahrzeuge und andere Eisenmassen können Signale überlagern. Messfläche, Störzonen und Grenzen werden mit dem geplanten Eingriff dokumentiert.
08
TDEM
TDEM erfasst zeitabhängige elektromagnetische Antworten leitfähiger Körper und kann ausgewählte Flächen oder Anomalien ergänzend untersuchen.
Technische Einbauten, Leitungen, Bewehrung, Zielgröße, Tiefe und Messgeometrie begrenzen die Zuordnung. Die Auswertung liefert bewertete Auffälligkeiten; eine Gegenstandsidentifizierung folgt daraus nicht.
09
Georadar/GPR
Georadar bildet Reflexionskontraste im Untergrund ab. Schichten, Einbauten und strukturelle Veränderungen können zusätzliche Informationen für Baugruben und Rückbauzonen liefern.
Feuchte, Bodenleitfähigkeit und heterogene Auffüllungen begrenzen Datentiefe und Interpretation. Radargramme und Lagepläne zeigen Strukturen und offene Bereiche; eine Reflexion identifiziert kein Kampfmittel.
Arbeitsweise an der Bahntrasse
Wie eine baubegleitende Maßnahme planbar und prüfbar bleibt
Für jeden Abschnitt werden Aufgaben, Leistungsgrenzen und Verantwortlichkeiten festgelegt. Die Dokumentation hält den tatsächlichen Baufortschritt fest.
Zeitdruck und betriebliche Einschränkungen ändern nicht die fachlichen Mindestanforderungen an Arbeitsorganisation und Nachweis.
Aushub, Sondierung und Fachentscheidung aufeinander abstimmen
FONTANA-EOD prüft zunächst, welche vorgelagerten Untersuchungen möglich und erforderlich sind. Eine baubegleitende Maßnahme wird nur für die Bereiche entwickelt, die im bestehenden Zustand nicht hinreichend bearbeitet werden konnten oder deren Zugang erst während des Rückbaus entsteht.
Der beauftragte Umfang wird auf Strecke, Stationierung, Aushubgeometrie, Bauphasen und tatsächliche Bodenbewegung bezogen. Dadurch lässt sich der Status eines Abschnitts auch bei mehreren Sperrfenstern und wechselnden Gewerken fortschreiben.
Während der Ausführung werden Änderungen an Plan, Tiefe, Gerät, Boden und Zugänglichkeit unmittelbar erfasst. Eine Abweichung führt zu einer fachlichen Entscheidung und nicht zu einer stillschweigenden Erweiterung des bisherigen Nachweises.
Auffälligkeiten werden lagegenau kommuniziert und nach dem festgelegten Meldeweg bearbeitet. Die Bauleitung koordiniert die Gewerke, die verantwortliche Fachkraft steuert die kampfmitteltechnischen Arbeitsschritte und die zuständigen Stellen entscheiden über erforderliche behördliche Fundmaßnahmen.
Der Abschlussbericht beschreibt den erreichten Bearbeitungsstand und die verbleibenden Grenzen. Er enthält keine pauschale Aussage über nicht untersuchte oder später veränderte Bereiche.
Eindeutige Aufgabenstellung
Abschnitt, Aushubtiefe, Bauzustand und benötigte Projektentscheidung werden vor Beginn festgelegt.
Vorrang geeigneter Vorerkundung
Technisch mögliche und aussagefähige Untersuchungen werden vor dem Erdprozess genutzt.
Kontrollierbare Arbeitsweise
Lagen, Stopppunkte, Weisungswege und Übergaben sind für alle Beteiligten verständlich.
Laufende Planfortschreibung
Änderungen werden auf den vorhandenen Nachweis bezogen und fachlich neu bewertet.
Sichere Befundkommunikation
Auffälligkeiten werden nicht improvisiert behandelt, sondern über den vereinbarten Weg übergeben.
Räumlich belastbarer Abschluss
Bericht und Pläne benennen den tatsächlich begleiteten Bereich und offene Restaufgaben.
Nächsten Bauabschnitt vorbereiten
Aushubabschnitte prüfen und ihren Bearbeitungsstand übergeben
Arbeitsräume nach Bauzustand abgrenzen
An Bahntrassen beeinflussen Schienen, Schwellen, Kabel, Erdungen, Maste, Fundamente, Schotterkörper, Rückbauzustände und kurze Sperrfenster die praktische Umsetzung. Die Maßnahme wird für konkrete, georeferenzierte Arbeitsräume mit festgelegter Breite, Tiefe und Bauphase geplant.
Auffälligkeiten und Abschnittsstatus dokumentieren
Ergibt sich während des Aushubs eine Auffälligkeit, wird der betroffene Bereich geordnet aus dem Arbeitsablauf genommen und nach dem vereinbarten Melde- und Entscheidungsweg weiterbearbeitet. Die Dokumentation bleibt auf den tatsächlich begleiteten Abschnitt und die erreichte Tiefe begrenzt.
Rollen im laufenden Bauabschnitt
Wer Aushub, Fachentscheidung und Fundkommunikation steuert
Bauaushubüberwachung an einer Bahntrasse verbindet Bauherrnverantwortung, Planung, Bauleitung, qualifizierte Fachleistung und staatliche Schnittstellen. Klare Rollen verhindern widersprüchliche Weisungen im kurzen Arbeitsfenster.
Betriebliche Arbeitsfreigabe, fachlicher Abschnittsstatus und behördliche Fundentscheidung bleiben getrennte Vorgänge.
Auftraggeber
Projektträger und Infrastrukturverantwortliche
Definieren Bauabschnitt, Projektziel, benötigte Aussage und zeitliche Prioritäten. Sie stellen vorhandene Verdachts-, Plan- und Bestandsunterlagen bereit und beauftragen die erforderlichen Fachleistungen.
Bei mehreren Losen sorgen sie für einheitliche Abschnittskennungen und Übergaberegeln.
Planung
Planungs-, Ingenieur- und Baugrundbüros
Übersetzen das Vorhaben in Aushubgeometrien, Tiefen, Bauphasen, Leitungsräume und tiefe Bodeneingriffe. Sie prüfen, welche Bereiche vorab sondiert und welche erst im Bauzustand bearbeitet werden können.
Planänderungen werden so übermittelt, dass ihr Einfluss auf den bisherigen Bearbeitungsstand bewertet werden kann.
Bauleitung
Bauunternehmen und örtliche Bauverantwortung
Steuern Baugerät, Personal, Arbeitsbereiche, Unterweisung, Aushubfolge und Umsetzung der Stopppunkte. Abweichungen werden vor dem nächsten Erdbauschritt an die Fachbeteiligten gemeldet.
Die Bauleitung bleibt für den allgemeinen Bauablauf und die Koordination der Gewerke verantwortlich.
Fachfirma
FONTANA-EOD
Ordnet Verdachts- und Voruntersuchungsgrundlage ein, entwickelt die vereinbarte baubegleitende Vorgehensweise, begleitet die beauftragten Abschnitte und dokumentiert Ergebnisse sowie Grenzen.
Die Tätigkeit erfolgt im jeweils erforderlichen Qualifikations- und Verantwortungsrahmen.
Verantwortliche Fachkraft
Befähigte und beauftragte Personen
Treffen die für den fachtechnischen Arbeitsablauf erforderlichen Entscheidungen im Rahmen ihrer Befähigung und Bestellung. Sie steuern Unterbrechung, Befundkommunikation und fachliche Anschlussmaßnahmen.
Ihre Rolle wird vor Beginn gegenüber Bauleitung und ausführenden Unternehmen eindeutig benannt.
Zuständige Stellen
KBD, KMBD, KRD und örtliche Behörden
In Deutschland übernehmen die Kampfmittelbeseitigungsdienste der Länder und örtlich zuständige Behörden Aufgaben der Gefahrenabwehr und Fundbearbeitung. Ihre Einbindung wird für Bundesland, Projektort und Fundlage geklärt; außerhalb Deutschlands gelten die dortigen Zuständigkeiten.
Ansprechpartner und Meldewege werden vor Arbeitsbeginn für den konkreten Projektort geklärt.
Ordnungsbehörde und Bauaufsicht können je nach örtlichem Verfahren und Bauaufgabe beteiligt sein. Ihre Vorgaben werden dem konkreten Standort, Abschnitt und Planstand zugeordnet. Fachtechnische Untersuchung, betriebliche Arbeitsfreigabe und behördliche Fundentscheidung bleiben mit jeweils eigenen Ansprechpartnern dokumentiert.
Regelungsrahmen und Arbeitsschutz
Welche Grundlagen eine baubegleitende Maßnahme bestimmen
Die Anforderungen richten sich nach konkreter Tätigkeit, Verdachtslage, Projektort, Arbeitsverfahren und Baustellenorganisation. Eine allgemeine Bezeichnung wie Bauaushubüberwachung ersetzt keine Gefährdungsbeurteilung und keine fachtechnische Planung.
Sprengstoffrecht, Arbeitsschutz und fachtechnische Planung
In Deutschland betrifft § 7 SprengG die gewerbliche Erlaubnis für erlaubnispflichtige Tätigkeiten; § 20 SprengG den Befähigungsschein verantwortlicher Personen. Zum Umgang mit Fundmunition zählt nach § 1b SprengG auch deren Aufsuchen. Welche Anforderungen im Projekt greifen, richtet sich nach der tatsächlich beauftragten Tätigkeit.
Die Gefährdungsbeurteilung verbindet Verdachtslage, Aushubverfahren, Baugerät, Bodenbewegung, Personal, Schutzbereiche, Unterweisung, Rettungs- und Meldewege. Sie wird auf den realen Bahn- und Baustellenbetrieb bezogen.
Die DGUV Information 201-027 unterstützt die Gefährdungsbeurteilung für Kampfmittelräumarbeiten. Die Baufachlichen Richtlinien Kampfmittelräumung enthalten Vorgaben zu Räumkonzept, Arbeitsverfahren, Qualität und Dokumentation für ihren festgelegten Aufgabenbereich des Bundes. Ihre Anwendung im konkreten Bahnprojekt wird gesondert geklärt. Eine baubegleitende Maßnahme wird fachlich geprüft, wenn geeignete vorgelagerte Verfahren den Arbeitsraum nicht ausreichend untersuchen können.
Eine reine Baggerwache ohne klaren Räum- oder Prüfauftrag, ohne festgelegte Arbeitsweise und ohne kontrollierbare Nachweiskette ist keine gleichwertige Alternative zu einer fachlich geplanten Maßnahme.
Bei einem unerwarteten verdächtigen Gegenstand werden die Arbeiten im betroffenen Bereich sofort eingestellt. Der Gegenstand bleibt unberührt und wird nicht weiter freigelegt. Verlassen Sie den unmittelbaren Bereich und warnen Sie andere ohne Eigengefährdung. In Deutschland wird unverzüglich die Polizei unter 110 verständigt; außerhalb Deutschlands gilt der örtliche Notrufweg. Anschließend wird die Bauleitung informiert.
Die Erste Verordnung zum Sprengstoffgesetz (1. SprengV) enthält unter anderem Vorgaben zur Fachkunde und zu staatlich anerkannten Lehrgängen. Bei der Beauftragung einer baubegleitenden Maßnahme an der Bahntrasse wird die Qualifikation der verantwortlichen Personen dem tatsächlich vorgesehenen Tätigkeitsumfang zugeordnet.
Die DGUV Regel 113-003 betrifft das Zerlegen oder Vernichten von Explosivstoffen beziehungsweise entsprechenden Gegenständen und bezieht auch die Beseitigung von Fundmunition ein. Ihre Anwendung richtet sich nach diesem Tätigkeitsbereich; sie ersetzt keine auf den geplanten Bodeneingriff bezogene Gefährdungsbeurteilung.
Räum- und Prüfziel
Verdachtsgrundlage, Aushubraum, angestrebter Bearbeitungsstand und methodische Grenzen werden vor Beginn eindeutig beschrieben.
Gefährdungsbeurteilung
Baugerät, Aushubfolge, Personal, Schutzbereiche, Kommunikation und Verhalten bei Abweichungen werden projektbezogen festgelegt.
Qualifikation und Weisungswege
Verantwortliche Personen, Befähigung, Bestellung und konkrete Entscheidungsbefugnis müssen zum Tätigkeitsumfang passen.
Dokumentation und Übergabe
Begleitete Lagen, offene Bereiche, Auffälligkeiten und Anschlussmaßnahmen bleiben räumlich nachvollziehbar.
Vor der Vergabe
Die Leistungsbeschreibung trennt vorgelagerte Sondierung, baubegleitende Bearbeitung, mögliche Zusatzleistungen und geschuldete Nachweise.
Bedarfspositionen erhalten einen eindeutigen fachlichen Auslöser.
Vor dem Erdbauschritt
Planstand, Zugang, Aushublagen, Geräte, Unterweisung, Stopppunkte, Meldewege und Zuständigkeiten werden mit allen Beteiligten abgestimmt.
Ungeklärte Voraussetzungen werden nicht in das laufende Sperrfenster verschoben.
Bei Auffälligkeit oder Fundlage
Der betroffene Bereich wird gesichert und die Arbeit nach dem vereinbarten Verfahren unterbrochen.
Die weitere Bearbeitung richtet sich nach fachlicher Bewertung und regionalem Zuständigkeitsrahmen.
Projektunterlagen in der Praxis
Welche Unterlagen den Baufortschritt dokumentieren
Pläne und Protokolle zeigen, welche Aushubbereiche bearbeitet wurden und welche Entscheidung für den nächsten Arbeitsschritt vorliegt.
Abschnittsplan und Aushubgeometrie
Strecke, Gleis, Stationierung, Graben- oder Planumsbreite, Solltiefen und Bauphasen werden in einer gemeinsamen räumlichen Grundlage geführt.
Der Plan zeigt auch Zwischen- und Endsohlen, Baugruben, Querungen und nicht zugängliche Zonen.
Abschnitts- und Tiefenbezug festlegen
Verdachts- und Voruntersuchungsübersicht
Historische Hinweise, vorhandene Messflächen, Störzonen und offene Teilbereiche werden auf den aktuellen Aushubraum übertragen.
So bleibt erkennbar, warum eine baubegleitende Maßnahme nur für bestimmte Abschnitte vorgesehen ist.
Verdachtsgrundlage fachlich klärenArbeits- und Stopppunktplan
Aushubfolge, Kontrollpunkte, Unterbrechungskriterien, Weisungswege und Übergaben an Folgegewerke werden vor der Ausführung festgelegt.
Der Plan dient Bauleitung und Fachkraft als gemeinsame Arbeitsgrundlage.
Baubegleitenden Ablauf vorbereitenTages- und Abschnittsprotokolle
Erreichte Tiefen, Bauzustand, Geräte, Beobachtungen, Abweichungen und Unterbrechungen werden mit Lagebezug dokumentiert.
Mehrere Einsatztage lassen sich dadurch zu einem vollständigen Abschnittsstatus zusammenführen.
Protokoll- und Datenstruktur abstimmenAuffälligkeits- und Befundregister
Auffällige Strukturen, technische Störkörper und bestätigte Funde erhalten getrennte Kennungen und Bearbeitungsstände.
Die Projektakte bleibt dadurch fachlich nachvollziehbar und überdehnt keine unbestätigte Beobachtung.
Befunde und Bearbeitungsstände dokumentierenTeilflächen- und Abschlussstatus
Begleitete Lagen, offene Bereiche, ergänzende Prüfungen und Anschlussmaßnahmen werden für Bauleitung und Folgegewerke zusammengeführt.
Der Status gilt für den dokumentierten Bau- und Planstand.
Projektakte fachlich prüfen lassen
Weiterführende Fachseiten
Welche Leistung den nächsten Erdbauschritt vorbereitet
Bahn und Trasse
Den gesamten Bahnprojektkontext mit Gleisbau, Querungen, Bahnstrom, Bauwerken und weiteren Fachaufgaben einordnen.
Bahnprojekt im Gesamtzusammenhang einordnenBauaushubüberwachung als Leistung
Einsatzvoraussetzungen, Arbeitsorganisation, Dokumentation und Grenzen der allgemeinen Leistung vertiefen.
Leistungsumfang fachlich klärenHistorische Luftbildauswertung
Verdachtsabschnitte und Prioritäten vor dem Erdbauschritt räumlich begründen.
Historische Verdachtslage prüfenTiefen- und Bohrlochsondierung
Tiefe Mast-, Pfahl-, Verbau- und Bohrpunkte mit eigener Prüfgeometrie vorbereiten.
Tiefe Bodeneingriffe einordnen
Kampfmittelbergung
Bestätigte Funde, fachliche Bearbeitung und regionale Übergabeschnittstellen projektbezogen klären.
Befund- und Bergungsweg klärenProzess und Nachweise
Leistungsbeschreibung, Räumkonzept, Statusführung, Qualitätssicherung und Abschlussdokumentation vertiefen.
Vergabe und Nachweise vorbereiten
Regionen und Zuständigkeiten
Projektort, Bundesland und regionale Schnittstellen für Fund- und Verfahrensfragen berücksichtigen.
Regionale Zuständigkeit einordnenProjektanfrage
Lageplan, Aushubgeometrie, Bauzeiten, Voruntersuchungen und gewünschte Entscheidung fachlich prüfen lassen.
Aushubabschnitt mit Unterlagen anfragenProjektstandort zuordnen
Trassenabschnitt und Aushubfläche eindeutig benennen
Strecke, Gleis und Arbeitsgrenzen im Plan verbinden
Nennen Sie Projektort, Strecke, Gleis und Stationierung zusammen mit dem aktuellen Lageplan. Markieren Sie die geplanten Aushubflächen, Solltiefen und bauzeitlichen Zugänge. Vorhandene Auflagen und Untersuchungsergebnisse werden dem jeweils betroffenen Abschnitt zugeordnet; benachbarte Flächen werden nicht stillschweigend mit erfasst.
Ergebnisse richtig verwenden
Aushubprotokolle für den nächsten Arbeitsschritt verwenden
Erreichte Tiefe mit dem nächsten Eingriff abgleichen
Prüfen Sie vor der Fortsetzung, ob die dokumentierte Lage und Tiefe den nächsten Aushubschritt tatsächlich abdecken. Der Höhenbezug muss auch nach Schotterabtrag oder Rückbau erkennbar bleiben. Eine zusätzliche Vertiefung oder verbreiterte Baugrube benötigt einen erneuten Abgleich mit dem bearbeiteten Raum.
Nachweise am Eingriff prüfenOffene Bereiche bei der Übergabe kenntlich machen
Bauleitung und nachfolgendes Gewerk benötigen einen eindeutigen Abschnittsplan mit bearbeiteten Flächen, offenen Zonen und noch erforderlichen Maßnahmen. Tagesprotokolle und Abschlussbericht müssen dieselben Abschnittskennungen verwenden. Aus der Begleitung eines Teilbereichs folgt keine Aussage über angrenzende oder tiefere Räume.
Fachliche Grundlagen vertiefen Fragen zur Bauaushubüberwachung an Bahntrassen
Häufige Fragen zu Einsatz, Grenzen und Nachweisen
Wann ist eine Bauaushubüberwachung an einer Bahntrasse fachlich zu prüfen?
Sie kommt in Betracht, wenn ein kampfmittelverdächtiger Arbeitsraum erst während Rückbau oder Erdarbeiten zugänglich wird und vorgelagerte Detektion technisch nicht vollständig möglich oder nicht ausreichend auswertbar war. Vor dem Einsatz müssen Verdachtsgrundlage, Aushubgeometrie, Räumziel, Bauablauf, Geräteeinsatz, Stopppunkte, Verantwortlichkeiten und Dokumentation festgelegt sein. Eine bloße Beobachtung laufender Baggerarbeiten ersetzt keine fachlich mögliche Vorerkundung.
Ist Bauaushubüberwachung dasselbe wie eine Baggerwache?
Zur baubegleitenden Kampfmittelsondierung gehören technische Sondierung der jeweiligen Arbeitslage, eine fachliche Entscheidung und kontrollierter schichtweiser Bodenabtrag mit ergänzender Sichtkontrolle. Die Folge wird bis zur vereinbarten Sohle wiederholt. Eine bloße Beobachtung des Baggeraushubs reicht dafür nicht aus. Arbeitsabschnitte, Schutzmaßnahmen, qualifizierte Verantwortung, Stopppunkte und lagebezogene Dokumentation werden vor Beginn festgelegt. Das Verfahren wird für den tatsächlichen Eingriff geplant; geeignete vorgelagerte Untersuchungen werden zuvor genutzt.
Welche Bahnarbeiten können eine baubegleitende Kampfmittelmaßnahme erfordern?
Typische Anlässe sind Kabel- und Entwässerungsgräben, Rückbau von Bahnsteigen oder Oberbau, Arbeiten an Planum und Böschung, Baugruben für Signale und Maste, Leitungsquerungen, Bauwerksanschlüsse sowie technisch überprägte Randbereiche. Entscheidend ist nicht die Bezeichnung des Gewerks, sondern welcher Bodenraum geöffnet wird, wie tief der Eingriff reicht und welche Teile vorab zuverlässig untersucht werden konnten.
Welche Unterlagen werden vor Beginn benötigt?
Erforderlich sind ein aktueller Lage- oder Trassenplan mit Strecke, Gleis, Stationierung und Bauabschnitten, die Aushubgeometrie mit Tiefen und Arbeitsbreiten, Leitungs- und Bestandspläne, Rückbau- und Bauphasen, historische Verdachtsunterlagen, vorhandene Sondierberichte, bekannte Störzonen, Maschinen- und Logistikangaben sowie der gewünschte Nachweis für Bauleitung und Projektakte. Vorhandene Behördenauskünfte und Auflagen werden vollständig mit Anlagen, Datum und räumlichem Geltungsbereich übermittelt. Zuständige Stellen und Auskunfts- oder Meldewege werden für den konkreten Projektort geklärt.
Wie wird die Maßnahme in Sperrpausen und kurze Arbeitsfenster eingebunden?
Die verfügbare Zeit wird mit Aushubmenge, Abschnittslänge, lagenweiser Bearbeitung, Kontrollpunkten und Dokumentationsaufwand abgeglichen. Vor Beginn müssen Zugänge, Personal, Geräte, Vermessung, Kommunikationswege und Entscheidungen für Abweichungen vorbereitet sein. Ein enges Zeitfenster darf nicht dazu führen, dass größere Aushublagen, ungeklärte Planänderungen oder nicht dokumentierte Bereiche akzeptiert werden.
Was geschieht bei einer Auffälligkeit oder einem verdächtigen Gegenstand?
Bei einem verdächtigen Gegenstand werden die Arbeiten im betroffenen Bereich sofort eingestellt. Berühren, bewegen oder untersuchen Sie den Gegenstand nicht und legen Sie ihn nicht weiter frei. Verlassen Sie den Gefahrenbereich und halten Sie andere Personen fern, ohne sich selbst zu gefährden. Verständigen Sie in Deutschland unverzüglich die Polizei unter 110 und informieren Sie die Bauleitung; außerhalb Deutschlands gilt der örtliche Notrufweg. Eine Messanomalie ohne sichtbaren Gegenstand wird nach dem vorab festgelegten Prüf- und Unterbrechungsablauf fachlich bewertet. Die Wiederaufnahme der Arbeiten richtet sich nach den erforderlichen fachlichen und behördlichen Entscheidungen.
Welche Nachweise erhält die Bauleitung?
Der Nachweis beschreibt Ausgangslage, bearbeitete Abschnitte, Aushublagen, Zeitraum, eingesetzte Arbeitsweise, Abweichungen, Auffälligkeiten, Stopppunkte und Anschlussmaßnahmen. Pläne und Protokolle müssen erkennen lassen, welche Bereiche tatsächlich begleitet wurden und welche Flächen oder Tiefen offen bleiben. Eine weitergehende Aussage über nicht bearbeitete Zonen wird daraus nicht abgeleitet.
Wovon hängen Aufwand, Dauer und Kosten ab?
Maßgeblich sind Trassenlänge, Zahl der Bauabschnitte, Aushubbreite und -tiefe, Boden- und Oberbauzustand, Leitungsdichte, Sperrfenster, Geräte- und Personalplanung, Zugänglichkeit, Zahl der Kontroll- und Übergabepunkte, erforderliche Vermessung, Dokumentation und mögliche Anschlussmaßnahmen. Mehrere kurze Einsätze können einen anderen Aufwand verursachen als ein zusammenhängender Arbeitsabschnitt.
Projektanfrage vorbereiten
Welche Angaben eine belastbare Planung der Aushubbegleitung ermöglichen
Eine erste Anfrage muss noch kein vollständiges Räumkonzept enthalten. Sie sollte jedoch zeigen, welcher Bodenraum geöffnet wird, welche Untersuchungen bereits vorliegen und warum der Abschnitt im aktuellen Bauzustand nicht vollständig vorab bearbeitet werden kann.
Unvollständige Unterlagen können mitgesendet werden; sie zeigen, welche Voraussetzungen vor Ausschreibung oder Einsatz noch geklärt werden müssen.
Abschnitt, Stationierung und Aushubgeometrie
Übermitteln Sie Strecke, Gleis, Stationierung, Bauabschnitt, Arbeitsbreite, Aushubtiefe, Zwischen- und Endsohlen sowie geplante Baugruben und Querungen.
Bei mehreren Bauphasen sollte erkennbar sein, welche Flächen zuerst geöffnet und wann Folgegewerke eingebunden werden.
Voruntersuchung, Bestand und Leitungen
Fügen Sie historische Auswertungen, behördliche Schreiben, frühere Sondierberichte, Messpläne, bekannte Störzonen, Leitungs- und Bestandspläne sowie Rückbauinformationen bei.
Auch nicht auswertbare oder nicht zugängliche Bereiche sollten räumlich markiert sein.
Bauzeiten, Geräte und Nachweisziel
Nennen Sie Sperr- und Arbeitsfenster, vorgesehene Geräte, Aushubmengen, Bauleitung, Parallelgewerke und den Termin der benötigten Entscheidung.
Teilen Sie mit, ob eine Ausschreibungsgrundlage, Arbeitsplanung, baubegleitende Leistung, Teilflächenübergabe oder Abschlussdokumentation benötigt wird.
Für die erste fachliche Einordnung
Für eine erste Prüfung reichen häufig Lageplan, Stationierung, Aushubquerschnitt, maximale Tiefe, Bauzeiten, vorhandene Verdachts- und Sondierunterlagen sowie Angaben zu Leitungen und Rückbauzustand.
FONTANA-EOD prüft, welche vorgelagerten Leistungen noch möglich sind, welche Bereiche eine baubegleitende Bearbeitung benötigen und wie der Abschnitt dokumentiert werden sollte.
Trassenabschnitt
Strecke, Gleis, Stationierung, Arbeitsbreite, Teilflächen und Planstand.
Aushub und Bauzustand
Lagen, Solltiefen, Geräte, Rückbau, Zwischen- und Endsohlen.
Vorhandene Erkenntnisse
Luftbildauswertung, Messberichte, Leitungen, Störzonen und bekannte Befunde.
Projektentscheidung
Vergabe, Arbeitsvorbereitung, Teilflächenstatus, Bauleitung oder Abschlussbericht.
Projekt prüfen lassen
Ob historische Luftbildauswertung, Kampfmittelsondierung, Oberflächensondierung mit Georadar/GPR, Geomagnetik oder TDEM, Tiefensondierung, Bohrlochsondierung, Bauaushubüberwachung, Flächenräumung oder Kampfmittelbergung erforderlich ist, ergibt sich aus Standort, Eingriff, Tiefe, Untergrund und vorhandenen Unterlagen. Eine frühe Kampfmittelprüfung schafft Klarheit für Ausschreibung, Terminplanung, Arbeitsschutz und Bauausführung.
FONTANA-EOD verbindet die Erlaubnis nach § 7 SprengG, Fachkräfte mit Befähigungsschein nach § 20 SprengG, geeignete Sondier- und Räumverfahren sowie eine nachvollziehbare Dokumentation. Übermitteln Sie Lageplan, Eingriffstiefe, Bauphase und vorhandene Unterlagen für die fachliche Erstprüfung.
